Actuador electrónico Limitorque MX FCD LMESIM2306-06 - 10/13
40
3.6.5 Indicación local

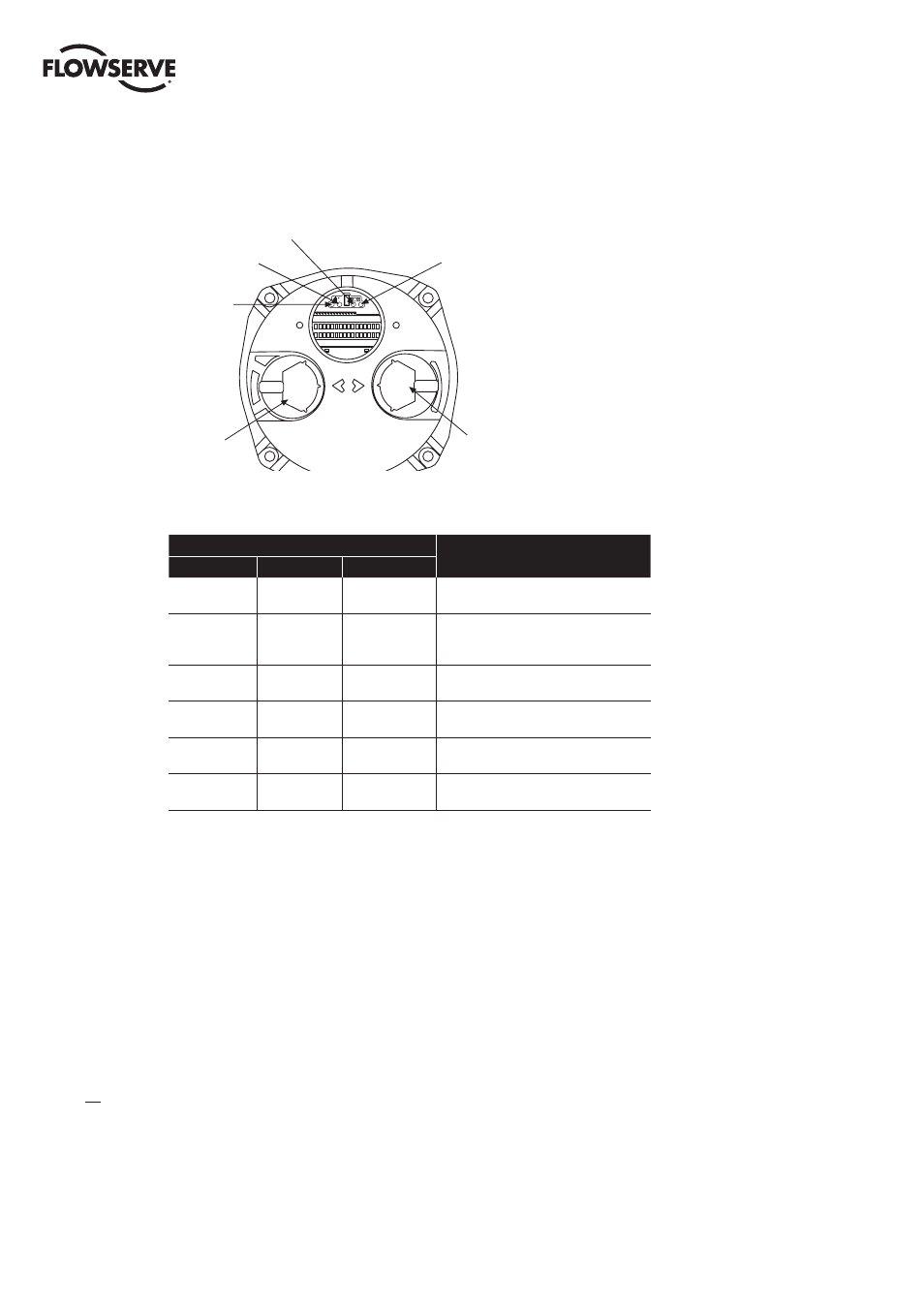

Figura 3.25: panel de control
CERRADO
PARAR
ABIER
TO (SI) REMOTO
LOCAL (NO)
Perilla roja Perilla negra
Rojo
Amarillo
Azul Verde
Tabla 3.9: indicadores LED, configuración predeterminada
Indicador LED
Descripción de la operación
Amarillo Rojo Verde
APAGADO ENCENDIDO APAGADO
La válvula está completamente abierta
(perilla roja en "REMOTE" [Remoto]).
APAGADO APAGADO ENCENDIDO
La válvula está
completamente cerrada (perilla roja en
"REMOTE" [Remoto]).
APAGADO APAGADO Intermitente
La válvula se cierra (perilla roja en
"REMOTE" [Remoto])
APAGADO Intermitente APAGADO
La válvula se abre (perilla roja en
"REMOTE" [Remoto])
ENCENDIDO APAGADO APAGADO
Actuador en modo remoto que se detuvo
a la mitad del recorrido
Intermitente APAGADO APAGADO
Relé de alarma del monitor o actuador
(perilla roja) en "LOCAL" o "STOP"
Los indicadores LED rojo y verde se pueden invertir. Consulte la Sección 4.17, Control Local.
NOTA: El indicador LED azul se suministra para indicar la disponibilidad opcional de Bluetooth en el MX. El LED se
ilumina cuando un dispositivo Bluetooh externo habilitado reconoce la función Bluetooth.
