73
Actuador electrónico Limitorque MX FCD LMESIM2306-06 - 10/13
flowserve.com
2. Seleccione "YES" (Sí) para entrar en el modo de pantalla.
3. Seleccione "NO" para cambiar de control de mantenido a por pulsación.
4.17.2 Personalización del LED
Esta selección permite que el cliente invierta los colores del LED en el modo de apertura y cierre de la configuración
predeterminada.
Valor predeterminado = Rojo: abierto/ Verde: cerrado
1. Después de seleccionar el modo, seleccione "YES" (Sí) para cambiar los colores de los LED.
2. Seleccione "NO" para cambiar de opción predeterminada de Rojo: abierto/ Verde: cerrado.
4.18 Anulaciones de ESD (Parada de emergencia).
Puede usarse un contacto externo para llevar el actuador al modo de parada de emergencia. Puede conectarse un contacto
ESD al actuador para anular las señales de mando existentes y enviar la válvula a una posición predeterminada.
La acción ESD y la presencia de señal se selecciona en la Sección 4.19, Entradas. El valor predeterminado de la
entrada ESD = Entrada 0, ptos, 30 en el diagrama de cableado.
4.18.1 Anulación de ESD
Puede ser conveniente que ESD anule otros eventos. Estos eventos pueden seleccionarse. El símbolo " > " después
de ESD indica que ESD anulará ese evento en particular. Las secciones 4.19 - 4.25, Entradas hasta Termostato del
motor enumeran las opciones.

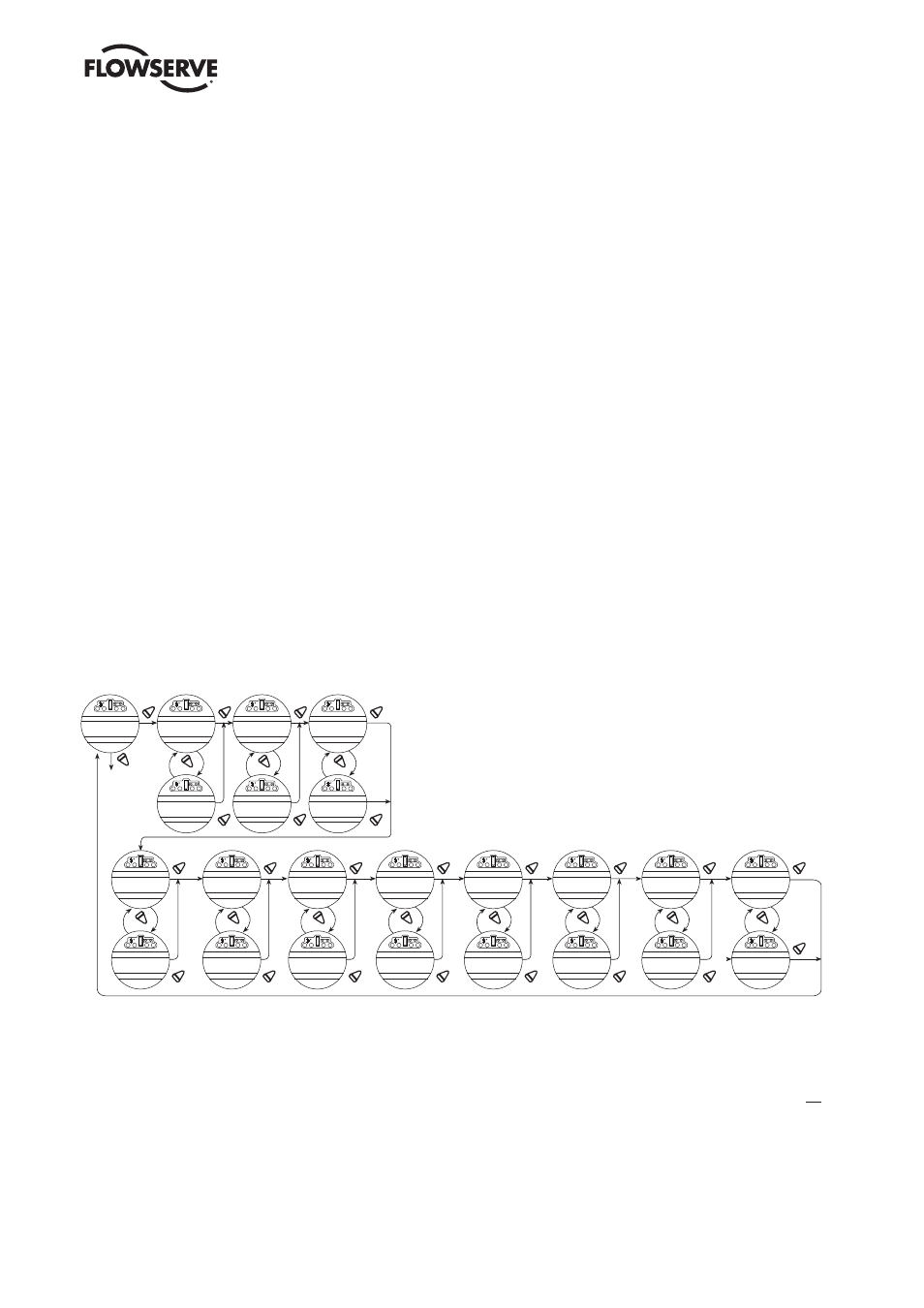

Figura 4.28: anulaciones de ESD
4.18.2 Inhibición
Valor predeterminado = INHIBIR>ESD
Para personalizar las opciones de configuración:
Seleccione "NO" para elegir:
• "ESD>INHIBIT" (Inhibición de ESD): ESD anula señal de inhibición activa
SI SI SI
NO
SI SI SI
SI
SI
SI
SI SI
SI SI SI
NO NO NO
NO NO NO NO
* * *
* PRECAUCION:
*
CAMBIAR ESD? PRIORIDAD
INHIBIDOR>ESD
PRIORIDAD
LOCAL CMD>ESD
PRIORIDAD
PARAR>ESD
PRIORIDAD
ATASCADA>ESD
PRIORIDAD
PERDIDA FASE>ESD
PRIORIDAD
SOBRETORQUE>ESD
PRIORIDAD
INHIBIDOR<ESD
PRIORIDAD
LOCAL CMD<ESD
PRIORIDAD
PARAR<ESD
PRIORIDAD
ESD>ATASCADA
PRIORIDAD
ESD > PERDIDA FASE
PRIORIDAD
ESD>SOBRETORQUE
PRIORIDAD
NW ESD>ESD LOCAL
PRIORIDAD
*
SI
SI
NO
PRIORIDAD
TERMOESTATO>ESD
PRIORIDAD
ESD>TERMOESTATO
*
SI
SI SI
NO
PRIORIDAD
2SPD > ESD
PRIORIDAD
ESD > 2SPD
*
ESD LOCAL>NW ESD
SI
SI
NO
PRIORIDAD
OIL OVERTEMP>ESD
PRIORIDAD
ESD>OIL OVERTEMP
*
SI
SI
NO
PRIORIDAD
TORQUE TIMER > ESD
PRIORIDAD
ESD > TORQUE TIMER
El usuario puede seleccionar “ESD” para
anular estas situaciones. En caso de que se
produzcan estas condiciones y el usuario
haya seleccionado “ESD>,” tenga en cuenta
que el motor del actuador puede estar
comprometido. Por consiguiente, la
selección de “ESD>” en estas situaciones
anulará la garantía y la certificación.
