Flowserve MX Electronic Valve Actuator - Manual (Página 52)

Actuador electrónico Limitorque MX FCD LMESIM2306-06 - 10/13
52
4.8.6 Espera después de la detención
Valor predeterminado = 0 segundos
Para cambiar la configuración predeterminada, seleccione "NO" para ajustar el tiempo de espera después de que el
actuador deja de modular. La espera después de la detención puede ajustarse de 0 a 60 segundos.

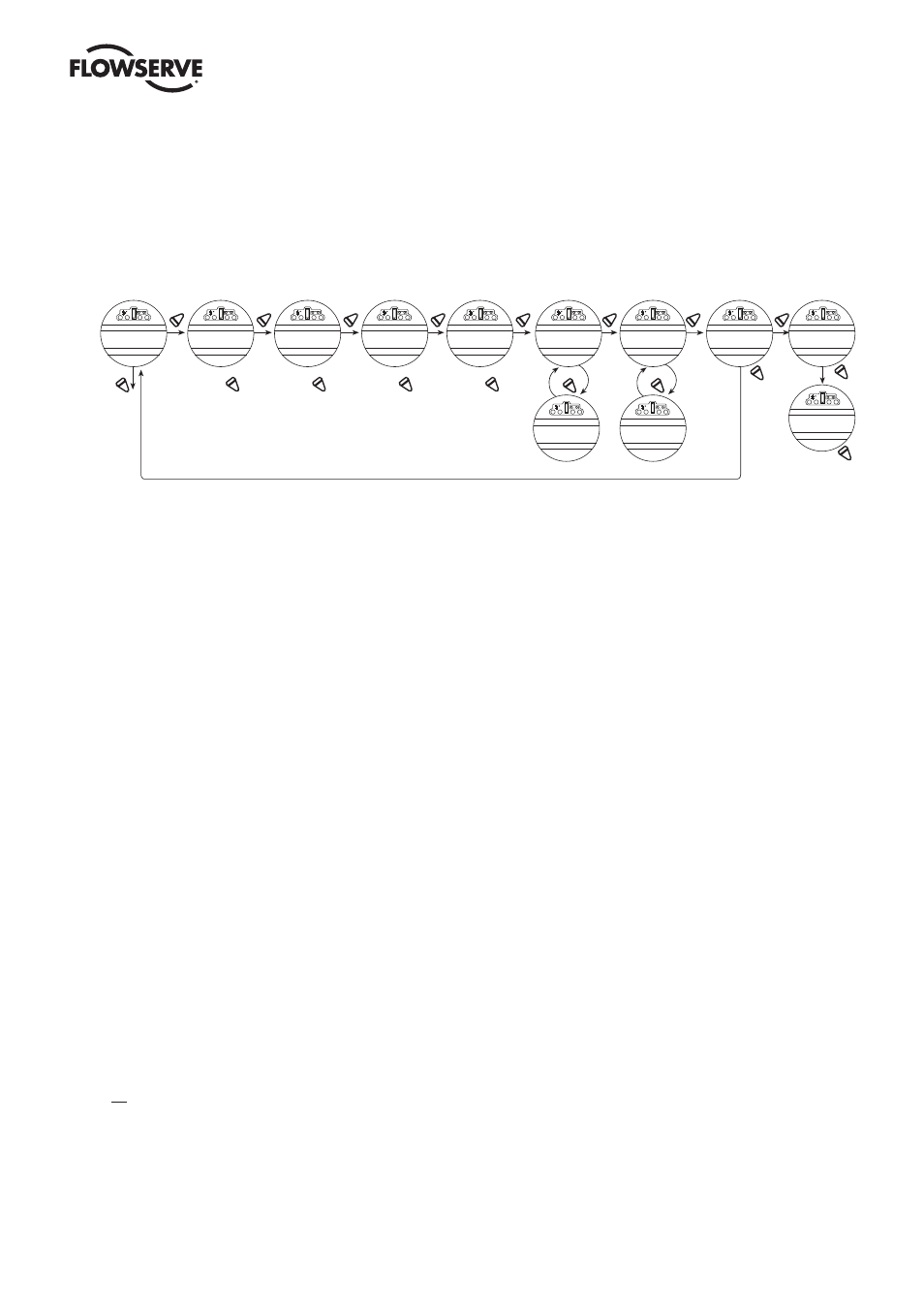

Figura 4.11: opción Modutronic
4.8.7 Alcance de la señal de 4-20 mA
El alcance de la señal permite al usuario cambiar el alcance de la señal a partir del intervalo predeterminado.
El ajuste predeterminado para la Referencia alta = 20 mA (la referencia alta también se puede escalar a algunos
sistemas de instrumentación antiguos de 10-50 mA. Debe colocarse un resistor de 166,66 ohmios en las entradas
de miliamperios cuando se usan los 10-50 mA).
Configuración predeterminada de referencia baja = 4 mA.
Para cambiar el alcance de la señal (es decir 4 mA-12 mA o 12 mA - 20 mA u otros), responda "YES" (Sí). Pase de
"SET HIGH REFERENCE" (Establecer referencia alta) a "SET HIGH REFERENCE - OK?" (Establecer referencia alta.
¿OK?). Si responde "YES" (Sí), necesitará el uso de un calibrador. Si no, se necesitará un cambio en el alcance de la
señal, responda "NO" y vuelva al cuadro de diálogo "CHANGE MODUTRONIC?" (Cambiar Modutronic).
4.8.8 Definición de la referencia alta
Valor predeterminado = 20 mA
1. Seleccione "NO" para aceptar la configuración preexistente (sin cambios).
2. Seleccione "YES" (Sí) para entrar en la pantalla "APPLY HIGH LEVEL CONTROL SIGNAL" (Aplicar señal de control
de nivel alto).
3. Aplique esta señal a los terminales 19 y 20 como se indica en el diagrama de cableado.
4. Seleccione "YES" (Sí) para guardar esta señal como referencia alta. Consulte la Figura 4.10.
4.8.9 Definición de la referencia baja
Valor predeterminado = 4 mA
1. Seleccione "NO" para pasar de la "SET HIGH REFERENCE" (Establecer referencia alta) a "SET LOW REFERENCE"
(Establecer referencia baja).
2. Seleccione "YES" (Sí) para entrar en la pantalla "APPLY LOW LEVEL CONTROL SIGNAL" (Aplicar señal de control
de nivel bajo).
3. Con un calibrador, aplique la señal baja, y seleccione "YES" (Sí) para guardar la señal como referencia baja.
SI SI
(APAGADO)
(ACTIVO)
SI SI SI
(1%-100%)
Incrementos de 1%
(0.1%-100%)
Incrementos de 0.1%
* Solo si ESTABLECER PRECISION DE LA POSICION se establece en XXX.X% ABIERTA
(0.1%-50%)
Incrementos de 0.1%*
(ABRIR)
(DETENER)
(1%-50%)
Incrementos de 1%
SI SI
NO NO NO NO NO NO NO
NO NO
NO
SI
CAMBIAR
MODUTRONIC?
ESTATUS
(ACTIVO)-OK?
BANDA PROP.
(15%)-OK?
POSICION DE ERROR
(CERRAR)-OK?
BANDA MUERTA
(2%)-OK?
POLARIDAD 20 mA
ABIERTO-OK?
TIEMPO DE PARADA
0 SEG-OK?
RANGO DE LA
SEÑAL 4-20 mA?
CONFIGURAR BAJA
REFERENCIA-OK?
CONFIGURAR ALTA
REFERENCIA-OK?
POLARIDAD 20 mA
CERRAR-OK?
TIEMPO DE PARADA
60 SEG-OK?
