Actuador electrónico Limitorque MX FCD LMESIM2306-06 - 10/13
12

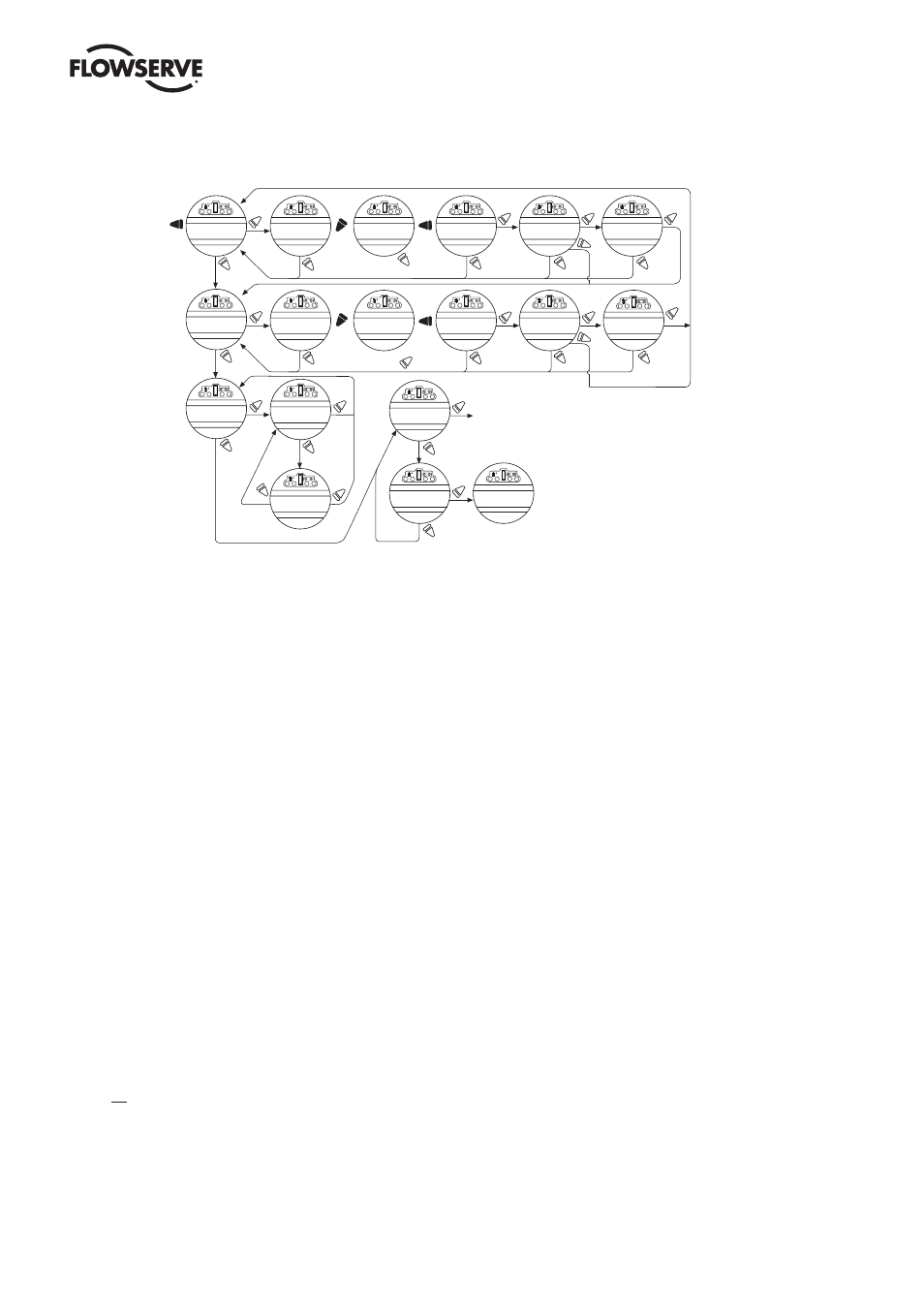

Figura 2.1 : operación eléctrica
“NO” hace
funcionar en
sentido de cierre
“YES” (Sí)
hace funcionar en
sentido de apertura
Ingresar modo
"SETUP" (Configuración)
ABRIR VALVULA
VOLVER A PARADO
ABRIR
VALVULA OK?
GUARDAR LIMITE
ABIERTO OK?
CONFIGURAR?
CERRAR VALVULA
VOLVER A PARADO
GUARDAR LIMITE
CERRADO OK?
CERRAR
VALVULA OK?
CERRAR
VALVULA OK?
SALIR DE
CONFIGURACION?
ESTATUS ABIERTO
100% OK?
AJUSTAR LIMITE
EXTREMO CERRADO?
SI
SI SI2
SI
SI
SI
SI SI2
NO NO
NO
NO NO
SI1
NO NO
NO
NO
PARAR
PARAR PARAR
LOCAL
Cambiar a
LOCAL
Cambiar a
ABRIR
VALVULA OK?
AJUSTE LIMITE
EXTREMO ABIERTO?
SI
NO NO
SET PRECISION
DE POSICION?
POSICION
XXX% ABIERTO?
SI
NO NO
POSICION
XXX.X% ABIERTO?
NO
IDENTICAL LIMITS
KEEP OPEN LIMIT?
SI
NO
IDENTICAL LIMITS
KEEP CLOSE LIMIT?
SI
NO
SI
SI
SI1
NOTA 1: Si los límites de cierre y
apertura no son idénticos
NOTA 2: Si los límites de cierre y
apertura son idénticos
2.1.3 Característica de operación con el volante
Para ajustar los límites de posición manualmente, ingrese en el modo "CHANGE SETTINGS" (Cambiar configuración)
a través del modo "SETUP" (Configuración).
1. Ingrese en el modo "SETUP" (Configuración), como se detalla en la Sección 2.1.1, Ingreso en el modo de
configuración.
2. Cuando en la pantalla LCD aparezca "CHANGE SETTINGS?" (¿Cambiar la configuración?), seleccione "YES" (Sí).
3. La pantalla LCD mostrará elementos del menú del modo "CHANGE SETTINGS" (Cambiar configuración).
Seleccione "NO" hasta que la pantalla muestre "CHANGE POSITION SETUP? ". (¿Cambiar configuración de
posición?).
4. Seleccione "YES" (Sí). Consulte la Figura 2.2. Ajuste manual de los límites de posición:
a. Límite de la posición de cierre
1. Se muestra "SET CLOSE POSITION LIMIT?" (¿Establecer límite de posición de cierre?).
2. Seleccione "YES" (Sí). Se muestra "CLOSE VALVE - OK?" (Cerrar válvula. ¿OK?).
3. Baje la palanca de embrague y, al mismo tiempo, gire lentamente el volante hasta que el embrague esté
completamente engranado. Suelte la palanca; el embrague se mantendrá en el modo manual mediante
pestillos de resorte.
4. Asegúrese de que la válvula está completamente cerrada y, a continuación, mueva la válvula en el
sentido de apertura con una vuelta del volante para permitir que el motor marche por inercia.
5. Cuando la válvula esté en la posición deseada, seleccione "YES" (Sí) nuevamente. La pantalla LCD
indicará "SAVE CLOSE LIMIT OK?" (¿Confirma que desea guardar el límite de cierre?).
6. Seleccione "YES" (Sí) si la posición de límite de cierre de la válvula es correcta. El límite de posición de
cierre está establecido.
b. Límite de posición de apertura
1. Se muestra "SET OPEN POSITION LIMIT?" (¿Establecer límite de posición de apertura?).
