4.15.1 Estado
Seleccione "NO" para activar o desactivar el temporizador. Si está apagado, no se visualizarán los menús.
4.15.2 Posición de arranque
Si se activó el temporizador de cierre o apertura, los pulsos se iniciarán cuando se alcance el punto de ajuste en la
dirección seleccionada y el actuador seguirá con los pulsos hasta que la válvula alcance la posición de detención
deseada.
Seleccione "NO" hasta que la pantalla indique el valor deseado de porcentaje de apertura en que deben empezar los
pulsos. Ajustable en incrementos de 1% como se indica:
Cierre = 0% a 99%. Apertura = 1% a 100%.
4.15.3 Posición de detención
Si se activó el temporizador de cierre o apertura, los pulsos se iniciarán mientras la válvula se mueve fuera de su
posición de cierre y el actuador seguirá emitiendo pulsos hasta que se detenga en el punto de ajuste.
Seleccione "NO" hasta que la pantalla indique el valor deseado de porcentaje de apertura en el que deben detenerse
los pulsos. Ajustable en incrementos de 1% como se indica:
Cierre = 0% a 99%. Apertura = 1% a 100%.
4.15.4 Tiempo de pulsos: activado
Este modo permite al usuario cambiar el tiempo de activación de los pulsos de la configuración predeterminada.
Valor predeterminado = 2,0 segundos
Seleccione "NO" hasta que se visualice la duración del pulso activo. Ajustable entre 1 y 20 segundos, en incrementos
de 0,5 segundos.

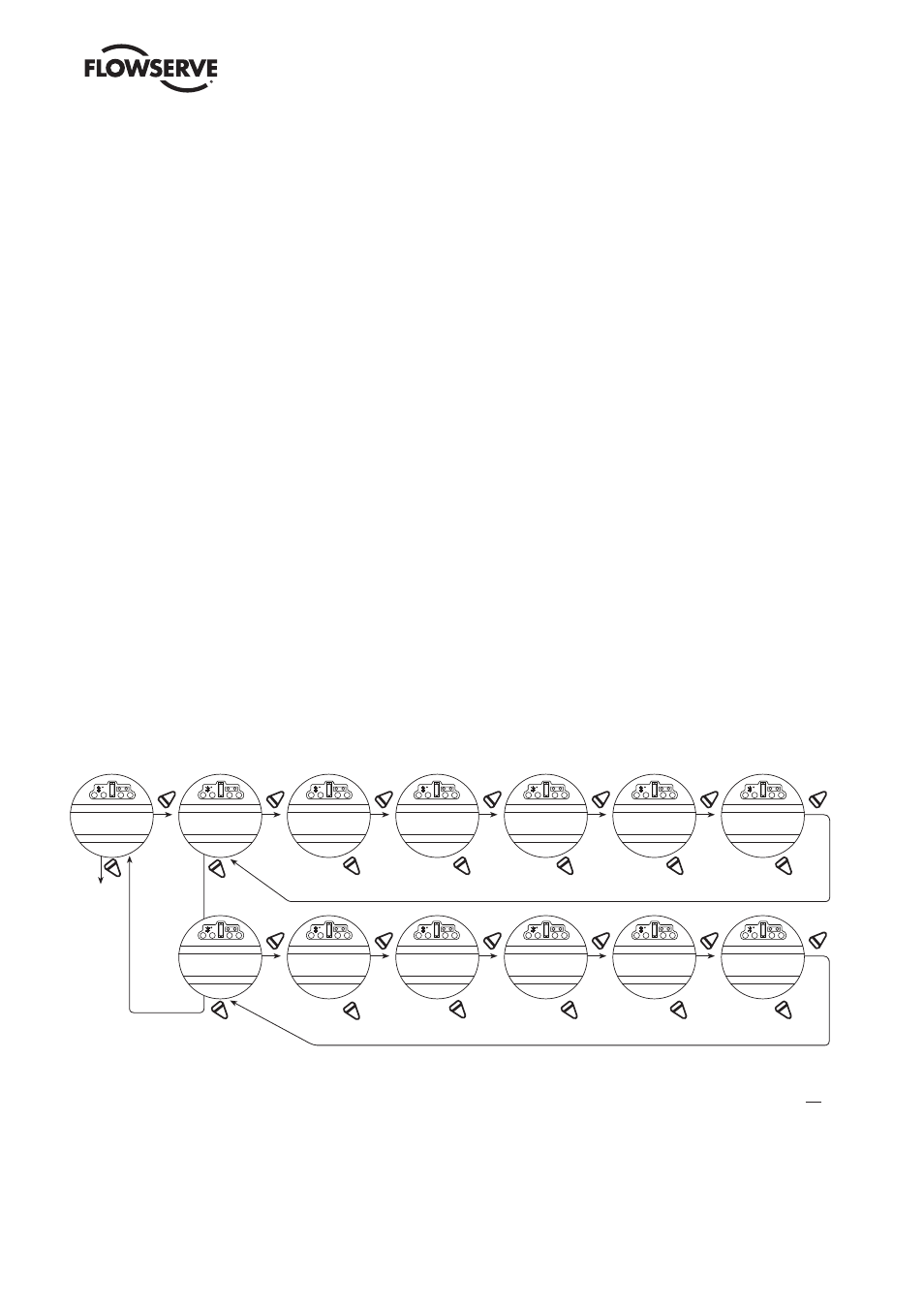

Figura 4.20: temporizadores de dos velocidades
NO
SI SI SI SI SI SI
NO NO
SI SI SI SI SI
NO
SI
NO NO NO NO (0% - 99%) (Inicio
+1% - 99%)
(APAGADO)
(APAGADO) (1% - 100%)
Incrementos de 1%
(1% - 100%)
Incrementos de 1%
(1-20 seg)
Incrementos
de 0.5 segundo
(1-200 seg)
Incrementos de
1.0 segundo
SI
NO NO NO NO NO
(1-20 seg)
Incrementos de
0.5 segundo
(1-200 seg)
Incrementos de
1.0 segundo
CAMBIAR MODO DE
2 VELOCIDADES?
CAMBIAR
TEMPORI ABIERTO
ESTATUS
(ACTIVO) OK?
POSICION PARTIDA
(90%) ABIERTA
POSICION PARAR
(100%) ABIERTA
TIEMPO PULSO
(ON=2 SEG)-OK?
TIEMPO PULSO
(OFF=1 SEG)-OK?
CAMBIAR
TEMPORI CERRADO?
ESTATUS
(ACTIVO)-OK?
POSICION PARTIDA
(10%) ABIERTA
POSICION PARAR
(0%) ABIERTA
TIEMPO PULSO
(ON=2 SEG)-OK?
TIEMPO PULSO
(OFF=1 SEG)-OK?
