Emitir valores de medición
Con la función emitir valor de medición se pueden transmitir los
valores de visualización actuales y los de palpación a través de un
interfaz en serie y/o paralelo. La emisión de los valores de visualización
actuales se activa mediante una señal de hardware externa (para ello
se requiere el interfaz de máquina adicional y opcional AMI) o
mediante una orden (Ctrl B), la cual se transmite mediante el interfaz
en serie al POSITIP 880.
En la máscara de datos EDICION DE VALOR DE MEDICION, la
emisión de datos durante el proceso de palpación y la opción Parar
visualización se activa o se desactiva.
„ Activar la emisión del valor de medición - esta función se puede o
bien activar (CONECTAR) o apagar (DESCONECTAR). En la edición
del valor de medición activada se emiten los datos tan pronto como
se termina el proceso de palpación.
„ Visualización de parada - opciones:
„ Desconexión: La edición del valor de medición no influye en la
visualización de la pantalla.
„ Rotativo - la visualización en pantalla se para con la edición del
valor de medición. Permanece parada hasta que se activa la
entrada de conmutación.
„ Parado - La visualización se para y se actualiza con cada nueva
edición del valor de medición.
Encontrará más información sobre la edicióin de caracteres en el
capítulo II-5, Edición del valor de medición.
Ayuda gráfica de posicionamiento
La máscara de datos AYUDA GRAFICA DE POSICIONAMIENTO sirve
para la configuración del gráfico de barras, el cual se encuentra en el
Modo RECORRIDO RESTANTE bajo la visualización POS para los ejes.
Para cada eje hay un área propio. Véase Fig. I.66.
 Las ayudas gráficas de posicionamiento se activan o bien con la
softkey CONECTAR o se introducen los valores para los ejes
simplemente con las teclas numéricas. Introducir el valor estándar 5
mm.
 En la máscara de datos aparecen sólo los ejes que se han ajustado
en la configuración del eje. Los ajustes para la ayuda gráfica de
posicionamiento se paran tras la desconexión del POSITIP 880.

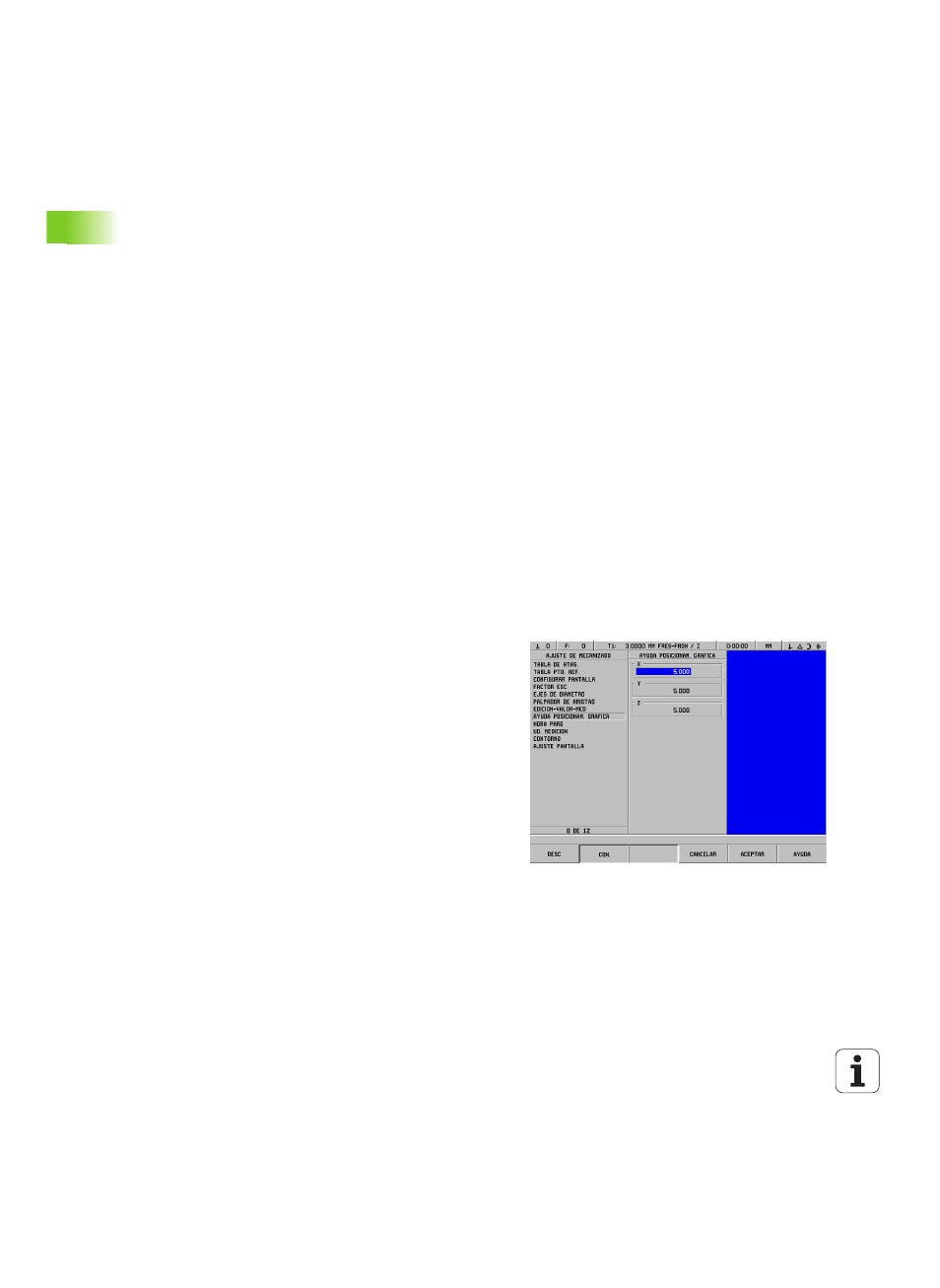

Fig. I.66 Ayuda gráfica de posicionamiento
