30 I Modo de Empleo
I – 3 V
a
lor r
e

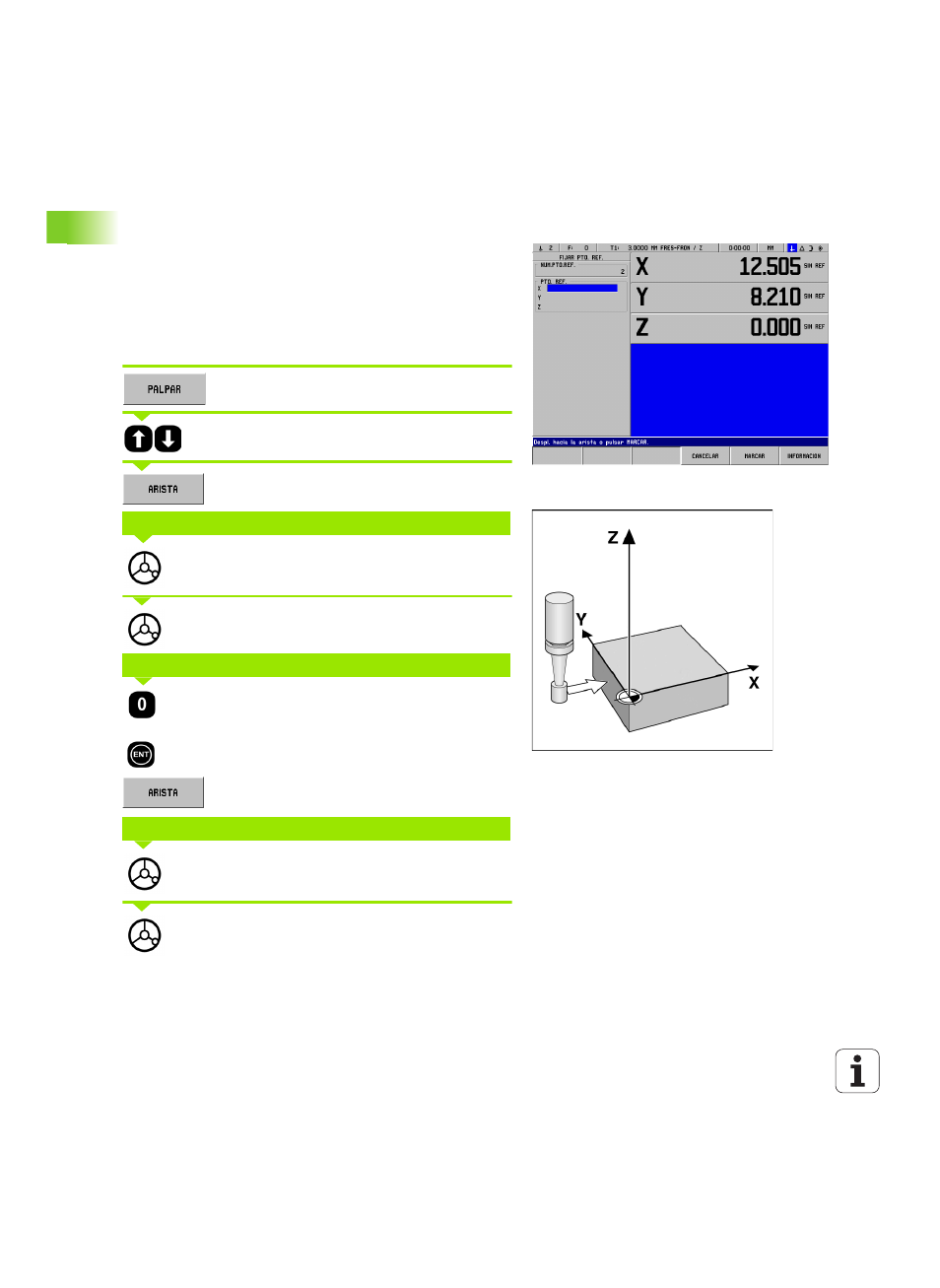

al Ejemplo: Palpar los lados (aristas) de la pieza y fijar el punto de la
esquina como punto de referencia. Véase Fig. I.21 & Fig. I.22.
Eje del punto de referencia: X = 0 mm
Y = 0 mm
Para todas las coordenadas de un punto de referencia se pueden
palpar lados y superficies como se describe en la próxima página y
fijarlos como líneas de referencia.
Modo de funcionamiento: VALOR REAL
Pulsar la softkey PALPAR.
Seleccionar eje.
Pulsar la softkey ARISTA.
Desplazar el palpador de aristas contra el lado de la
pieza hasta que el LED se ilumine en el palpador.
Retirar el palpador de aristas del lado de la pieza.
El POSITIP 880 predetermina el valor 0 para la
coordenada. Introducir la coordenada deseada del
lado de la pieza, por ej. X = 0 mm, y
fijar la coordenada como valor de referencia para este
lado de la pieza. Confirmar con ENT.
Pulsar la softkey ARISTA.
Desplazar el palpador de aristas contra el lado de la
pieza hasta que el LED se ilumine en el palpador.
Retirar el palpador de aristas del lado de la pieza.
Fig. I.21 Máscara de datos para la fijación de un lado
como línea de referencia
Fig. I.22
PALPAR EN EJE X
INTRODUCIR PARA X EL VALOR +0
PALPAR EN EJE Y
