HEIDENHAIN PT 880 - Manual (Página 107)

POSITIP 880 107
I – 9 F
u
nciones par
a
T
or
no del POSITIP 880
Visualización del radio/diámetro
En el dibujo de la herramienta, se miden las piezas torneadas
normalmente según el diámetro. El POSITIP 880 puede mostrar
asimismo el diámetro -como también los valores de radio. Si el
POSITIP 880 muestra para un eje el diámetro, aparece tras el valor de
posicionamiento el símbolo (Ø). Véase Fig. I.78.
Ejemplo: Visualización del radio, posición 1 X = 20 mm
Visualización del diámetro, posición 1 X = 40 Ø mm
Sobremedida
Las sobremedidas se introducen en el menú AJUSTE DE
MECANIZADO. En el Modo RECORRIDO RESTANTE, el POSITIP 880
confirma la sobremedida de forma automática. Si el POSITIP 880
muestra el recorrido restante 0, sólo queda la sobremedida. Si se ha
fijado el campo SOBREMEDIDA en CONECTADO, aparece tras el
valor de visualización un símbolo de sobremedida. Véase Fig. I.79.
Símbolo de sobremedida:
Valores de introducción para sobremedida o medida inferior
Sobremedida: Valor de introducción positivo (hasta 999,999 mm).
Medida inferior: Valor de introducción negativo (hasta -999,999 mm).
Introducir sobremedida
 Seleccionar el punto de menú SOBREMEDIDA y confirmar con la
tecla ENT.
 Si se desea introducir un valor, pulsar la softkey CONECTADO o bien
introducir el valor deseado para este eje de forma directa. Con la
tecla ENT se mueve el cursor sobre el campo del siguiente eje.
 Si se desea trabajar sin sobremedida, desactivar el campo de todos
los ejes con la softkey DESCONECTADO o bien introducir en cada campo
el valor 0.
 Pulsar ACEPTAR y entonces ACEPTAR AJUSTES.

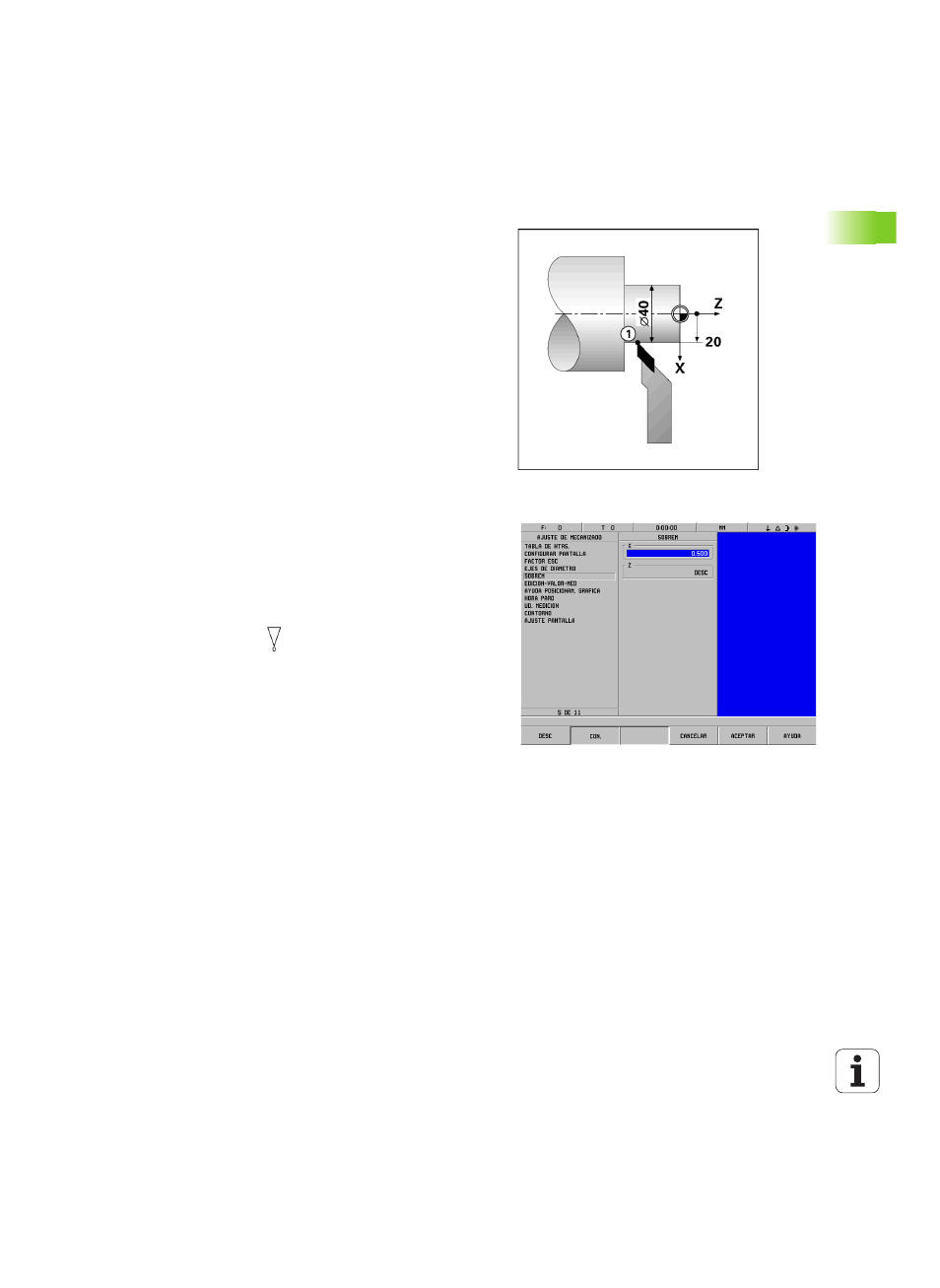

Fig. I.78 Pieza para el ejemplo "Visualización del
diámetro y del radio"
Fig. I.79 Máscara de datos SOBREMEDIDA
