Fijar pto. referencia
El dibujo de la pieza (Fig. I.3) predetermina un punto determinado de
la pieza (normalm. una esquina de la pieza) como punto de referencia
absoluto y eventualmente otro(s) punto(s) como punto(s) de
referencia relativos.
En la fijación del punto de referencia se asigna el origen del sistema
de coordenadas absoluto o relativo a estos puntos de referencia: La
pieza se fija - orientada según los ejes de la máquina - en una
determinada posición respecto a la herramienta y las visualizaciones
de los ejes se fijan en cero o en el valor de posición correspondiente
(por ej. para determinar el radio de la herramienta).
Ejemplo:

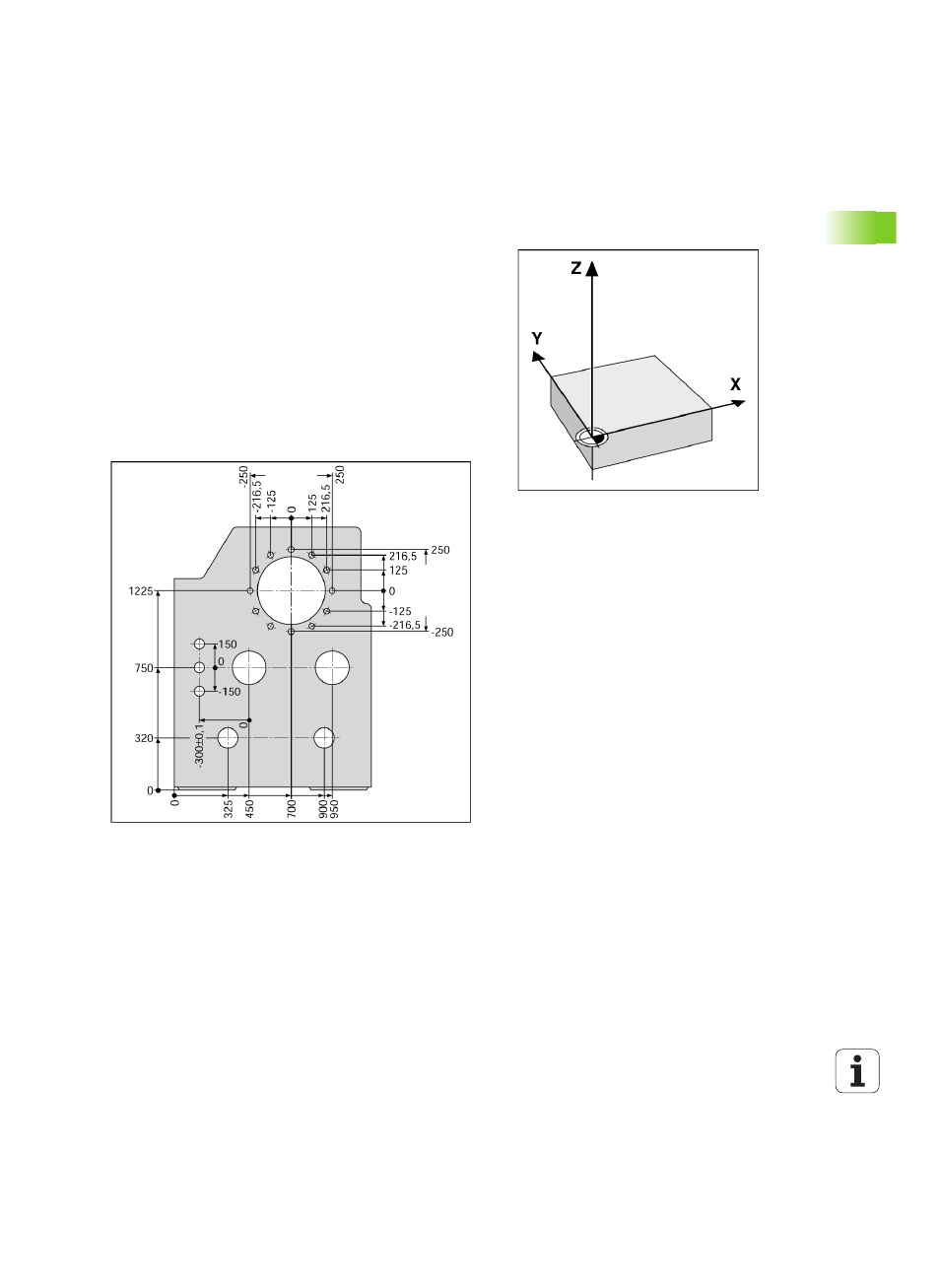

Dibujo con varios puntos de referencia relativos (según DIN 406 o
ISO 129 Parte 11, sección 171)
Fig. I.3 El punto cero de la pieza está en el origen del
sistema de coordenadas.
