POSITIP 880 27
I – 3 V
a
lor r
e

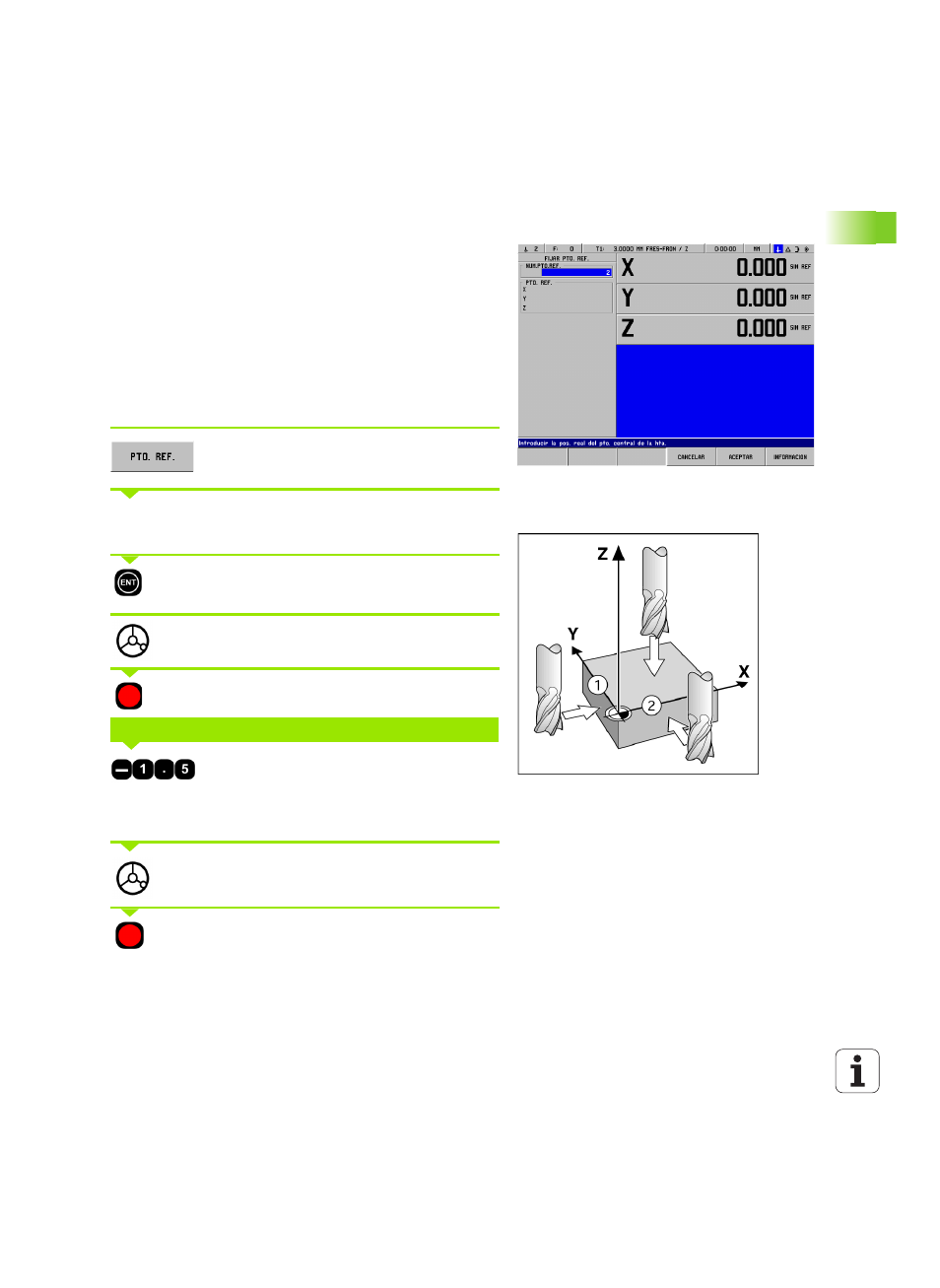

al Ejemplo: Fijar el punto de referencia de la pieza sin función de
palpación. Véase Fig. I.18 & Fig. I.19.
Plano de mecanizado: XY
Eje de la herramienta: Z
Diámetro de la herramienta: D = 3 mm
Secuencia de fijación de ejes en este ejemplo: X - Y - Z
Preparación: Llamada a los datos de la herramienta
Llamar a los datos de herramienta con la que se va a rozar la pieza.
Preparación: Seleccionar el punto de referencia
Modo de funcionamiento: VALOR REAL
En el Modo VALOR REAL pulsar la softkey PUNTO DE
REFERENCIA
.
El cursor permanece ahora en la casilla NÚMERO
DEL PUNTO DE REFERENCIA.
Introducir el número del punto de referencia y
confirmar con ENT.
Rozar la pieza en la arista 1 .
Pulsar la tecla de eje (X).
Introducir la posición del punto central de la
herramienta (X = - 1,5 mm) y
aceptar la coordenada X del punto referencia y
confirmar con ENT.
Rozar la pieza en la arista 2 .
Pulsar la tecla de eje (Y).
Fig. I.18 Máscara de datos FIJAR PUNTO DE
REFERENCIA
Fig. I.19
FIJACIÓN DEL PUNTO DE REF. EN X
