52 I Modo de Empleo
I – 5 Figur
a
s de mecanizado

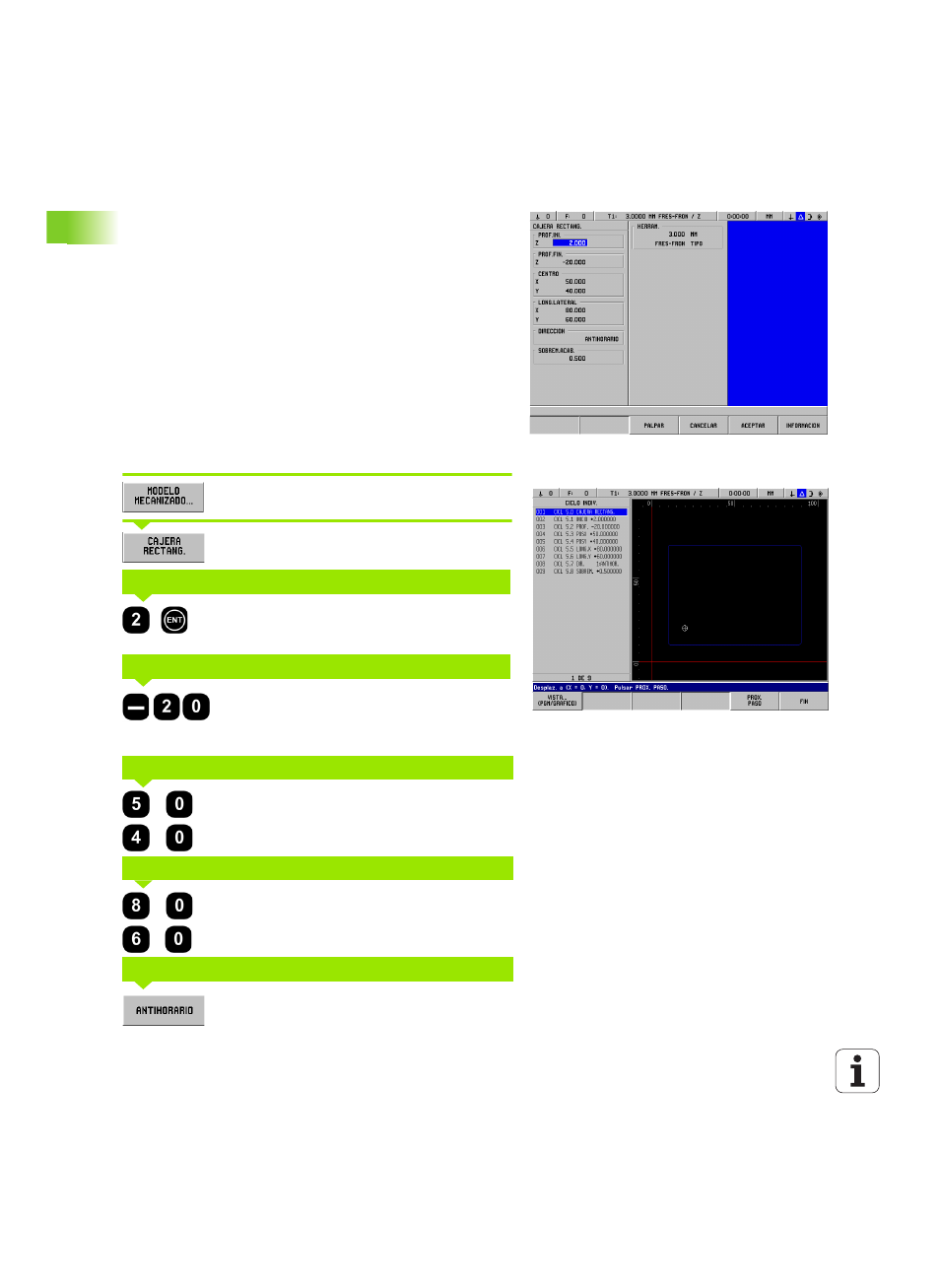

Ejemplo de programa: Fresado de cajera rectangular. Véase Fig.
I.39 & Fig. I.40.
Posición incial: 2 mm
Profundidad de fresado: - 20 mm
Centro de la cajera X: 50 mm
Centro de la cajera Y: 40 mm
Longitud del lado X: 80 mm
Longitud del lado Y: 60 mm
Dirección: sentido antihorario
Sobremedida del acabado: 0,5 mm
Ejemplo: Introducir una cajera rectangular en un programa
Modo de funcionamiento: RECORRIDO RESTANTE
Pulsar la softkey FIGURA DE MECANIZADO.
Pulsar la softkey CAJERA RECTANGULAR.
Introducir POSICION INICIAL (2 mm). Confirmar con
ENT
.
Introducir PROFUNDIDAD FINAL (-20 mm).
Confirmar con ENT.
Introducir el valor X e Y del centro de la cajera.
Confirmar con ENT.
Introducir el valor X e Y del lado.
Confirmar con ENT.
Introducir el sentido de giro (sentido antihorario).
Confirmar con ENT.
Fig. I.39 Ejemplo de programa CAJERA
RECTANGULAR
Fig. I.40 Gráfico de programa CAJERA
RECTANGULAR
POSICIÓN INICIAL
PROFUNDIDAD FINAL
CENTRO
LONGITUD LADO
DIRECCIÓN
