POSITIP 880 67
I – 6 Pr
ogr
amación del POSITIP 880

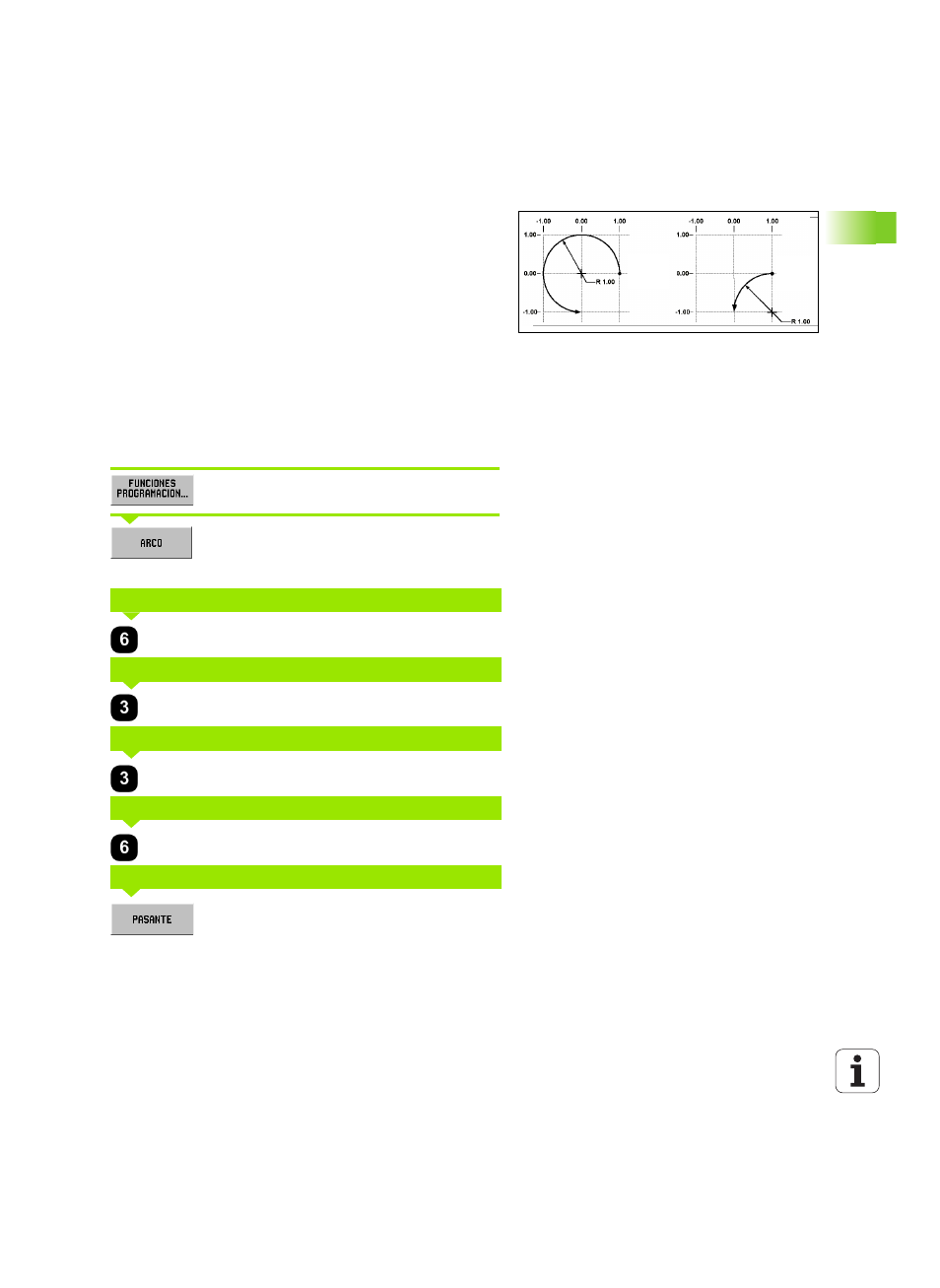

ARCO> 180° y ARCO< 180°: Un arco > 180° tiene un ángulo mayor
de 180 grados. Un arco < 180° tiene un ángulo menor de 180 grados.
Véase Fig. I.51, en el que ambos ángulos están representados de
forma gráfica.
Ejemplo: Introducir y fresar un arco
Punto inicial X1: 6 mm
Punto inicial Y1: 3 mm
Punto final X2: 3 mm
Punto final Y2: 6 mm
Profundidad: atravesar
Radio: 2,24; < 180°
Dirección: sentido horario (girando a la derecha)
Corrección de la herramienta: Centro
1. 1er. paso: Introducir arco
Modo de funcionamiento: PROGRAMACION
Pulsar la softkey FUNCIONES DE PROGRAMACION.
Pulsar la softkey ARCO.
Introducir datos
Introducir el punto inicial X y confirmar con ENT.
Introducir el punto inicial Y y confirmar con ENT.
Introducir el punto final X y confirmar con ENT.
Introducir el punto final Y y confirmar con ENT.
Introducir la profundidad del corte. Confirmar con ENT.
Fig. I.51
Arco
> 180°
Arco
< 180°
PUNTO INICIAL X1
PUNTO INICIAL Y1
PUNTO FINAL X2
PUNTO FINAL Y2
PROFUNDIDAD DE CORTE
