POSITIP 880 41
I – 4 Recor
rido r
estant
e

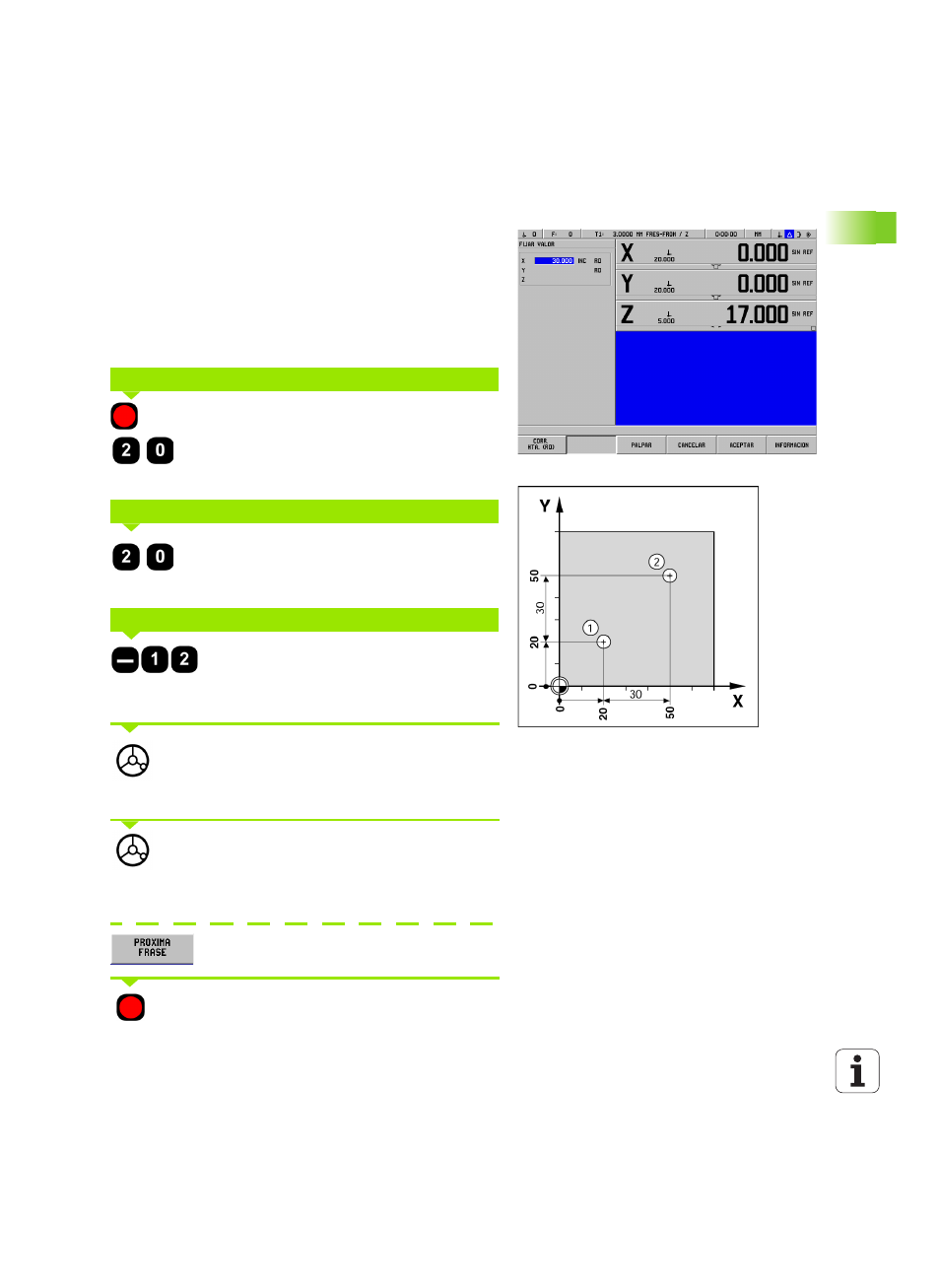

Ejemplo: Taladrar mediante "Desplazamiento a cero"
Introducir las coordenadas como medida incremental. Se identifican
aquí y en pantalla con una
I. El punto de referencia es el punto cero de
la pieza. Véase Fig. I.33 & Fig. I.34.
Taladro 1 en X = 20 mm / Y = 20 mm
Distancia taladro 2 del taladro 1 : IX = 30 mm / IY = 30 mm
Profundidad taladro: Z = –12 mm
Modo de funcionamiento: RECORRIDO RESTANTE
Seleccionar eje X.
Introducir el valor nominal de posicionamiento para el
taladro
1 : X = 20 mm y confirmar con ENT. El cursor
salta a la casilla para el eje Y.
Introducir el valor nominal de posicionamiento para el
taladro
1 : Y = 20 mm y confirmar con ENT. El cursor
salta a la casilla para el eje Z.
Introducir el valor nominal de posicionamiento para la
profundidad de taladro:
Z = -12 mm La ayuda gráfica de posicionamiento se
muestra para el eje Z. Pulsar la softkey ACEPTAR.
Posicionar de forma previa el taladro sobre el primer
taladro. Desplazar el eje Z al valor cero de
visualización. El pequeño cuadrado de la ayuda gráfica
de posicionamiento está centrado entre las marcas.
Realizar el taladro en el eje de herramienta (Z).
Después de haber desplazado los ejes a cero, el
POSITIP 880 se prepara para la introducción de la
próxima frase.
Pulsar la softkey PROXIMA FRASE.
Seleccionar eje X.
Fig. I.33 Ejemplo Taladrar
Fig. I.34
VALOR NOMINAL DE POSICIÓN
VALOR NOMINAL DE POSICIÓN
VALOR NOMINAL DE POSICIÓN
