Corrección lineal de errores
El corrector lineal de errores se puede utilizar si resulta que en la
medición comparada con un sistema de referencia, existe una
desviación lineal en el total de la medición. Esta desviación se puede
compensar mediante cálculos con un factor de corrección. Véase Fig.
II.11 & Fig. II.12
Introducción directa
 El error del sistema de medición se puede introducir de forma
directa, mientras se conozca. Pulsar para ello la softkey LINEAL.
 Introducir el factor de corrección en ppm (inglés: parts per million) y
pulsar la softkey ACEPTAR.
Autocálculo
 El autocálculo permite el empleo de bloques de medición para la
determinación del factor de corrección.
 Pulsar la softkey AUTOCALCULO. La máscara de datos INTERVALO DE
ERROR aparece en pantalla.
 Desplazar la mesa contra el primer lado de la medida final y pulsar la
softkey INICIO. El campo VALOR DE MEDICION se pone al valor 0.
 Desplazar la mesa contra el segundo lado de la medida final.
Mientras se desplaza la mesa, la desviación de la escala se muestra
desde el primer lado en el campo VALOR DE MEDICION.
 Pulsar la softkey FIN.
 En el campo REFERENCIA introducir el tamaño de la medida final.
En caso de haberse desplazado a los lados de la medida final desde
dos direcciones contrapuestas, confirmar el diámetro de la
herramienta o del vástago del detector en el campo VALOR DE
REFERENCIA.
 Tras la introducción del valor pulsar la softkey ACEPTAR cuando se
desee cerrar la máscara de datos. El POSITIP 880 calcula por tanto
el factor de corrección.

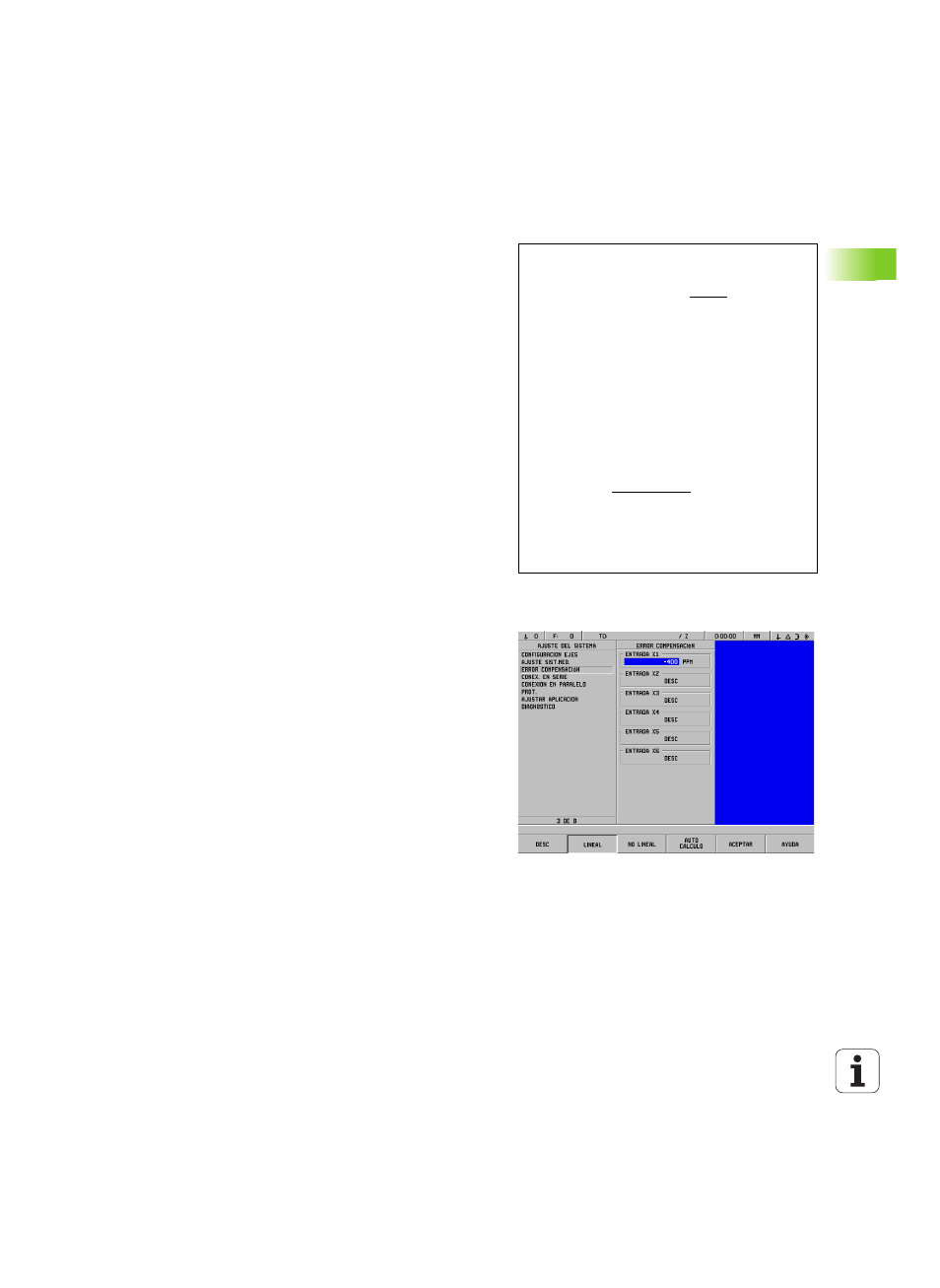

Fig. II.11 Fórmula para el cálculo de la corrección del
error lineal
Para el cálculo de la corrección del error lineal se
utiliza la siguiente fórmula:
Factor de corrección LEC =
donde S = longitud medida mediante el sistema de
referencia
M =longitud medida en el eje mediante el
sistema de referencia
Ejemplo
Si la longitud medida del sistema de referencia es
de 500 mm y el sistema de medición lineal en el eje
X es - 499,95, resulta un factor de corrección de
100 ppm (partes por millón) para el eje X.
LEC =
LEC = 100 ppm
(redondeado al siguiente número
entero)
( ) S – M
M
x 10
6
ppm
( ) 500 – 499,95
499,95
x 10 6 ppm
Fig. II.12 Máscara de datos para la corrección del
error lineal
