POSITIP 880
121
II – 1 Montaje y conexión eléctr
ica
Determinar la asignación entre la entrada del sistema de medición y el
eje.
Configuración predeterminada:
Conexión del palpador de aristas
El palpador de aristas KT de HEIDENHAIN se conecta al conector Sub-
D X10 situado en la parte trasera de la carcasa.
Si se utiliza un palpador de aristas, ajustar el POSITIP 880 con los
siguientes parámetros de funcionamiento:
Longitud del vástago
Diámetro del vástago
Los parámetros de funcionamiento se describen en el capítulo I-8,
"Menú AJUSTE DE MECANIZADO".

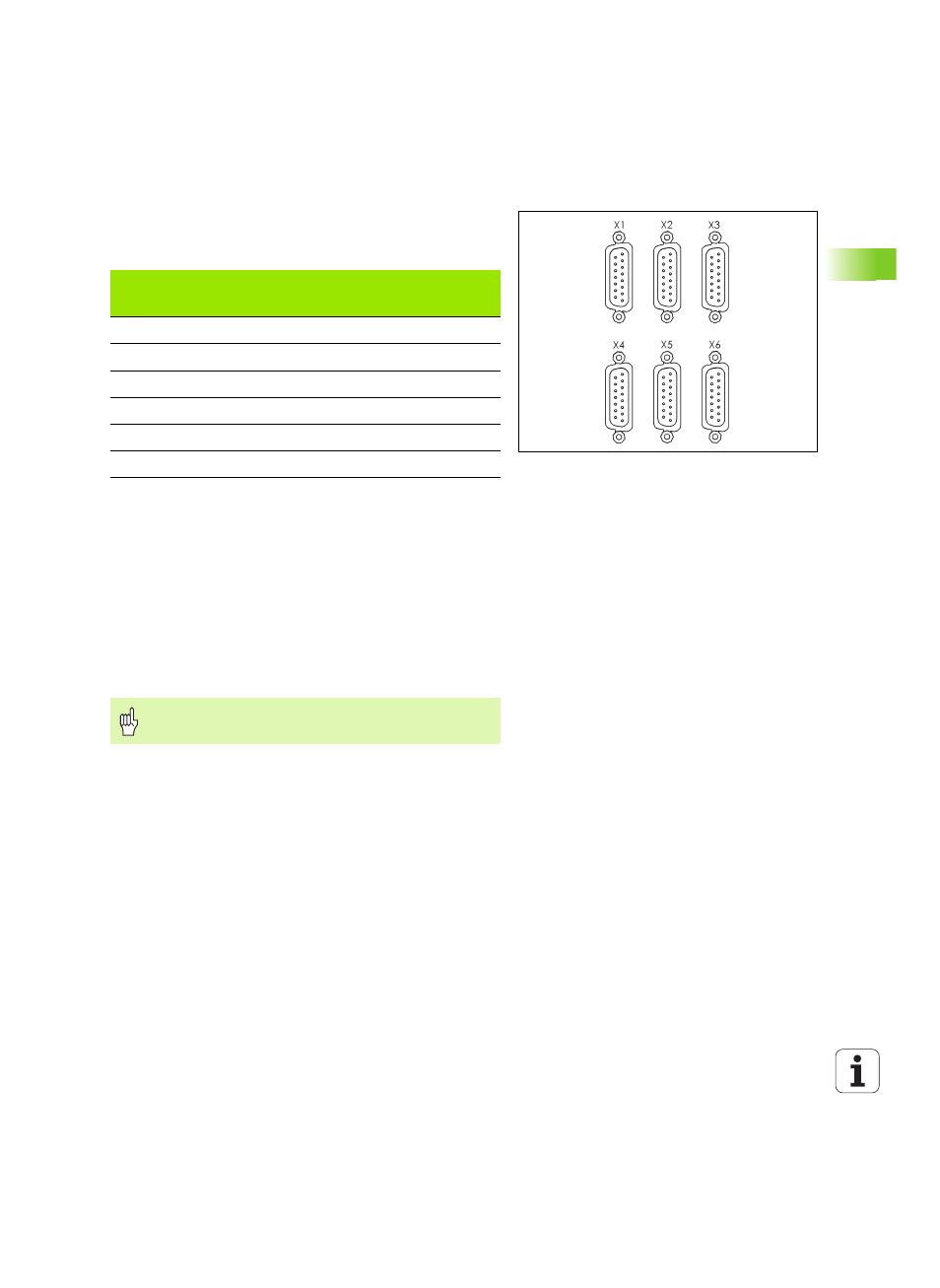

Fig. II.4
Entradas del sistema de medición situadas
en la parte trasera de la carcasa.
Entrada del
sistema de
medición
Fresado
Rotación
X1
X
X
X2
Y
Z
X3
Z
Xo
X4
W
Zo
X5
U
A
X6
V
Ao
Los nuevos ajustes para el palpador de aristas se deben
introducir por uno mismo.
