14 I Modo de Empleo
I – 1 Pr
incipios básicos par
a
la indicación de posiciones
Ejemplo: Coordinadas del taladro 1 :
X = 10 mm
Y = 5 mm
Z = 0 mm (profundidad del taladro: Z = – 5 mm)
El punto cero del sistema de coordenadas cartesiano dista del taladro
1 10 mm en el eje X y 5 mm en el eje Y. Véase Fig. I.4.
De forma especialmente sencilla, Ud. podrá fijar los puntos de
referencia con un palpador de aristas KT de HEIDENHAIN empleando
las funciones de palpación del POSITIP 880.
Posición nominal, posición real y recorrido
restante
Las posiciones a las que se debe desplazar correspondientemente la
herramienta se llaman Posiciones Nominales; la posición en la que
se encuentra ahora la herramienta se llama Posición Real. La
distancia de la posición nominal a la posición real se identifica como
Recorrido restante. Véase Fig. I.5.
Signo en el recorrido restante
El recorrido restante tiene signo positivo, cuando se desplaza de la
posición real a la nominal en la dirección negativa del eje.
El recorrido restante tiene signo negativo, cuando se desplaza de la
posición real a la nominal en la dirección positiva del eje.

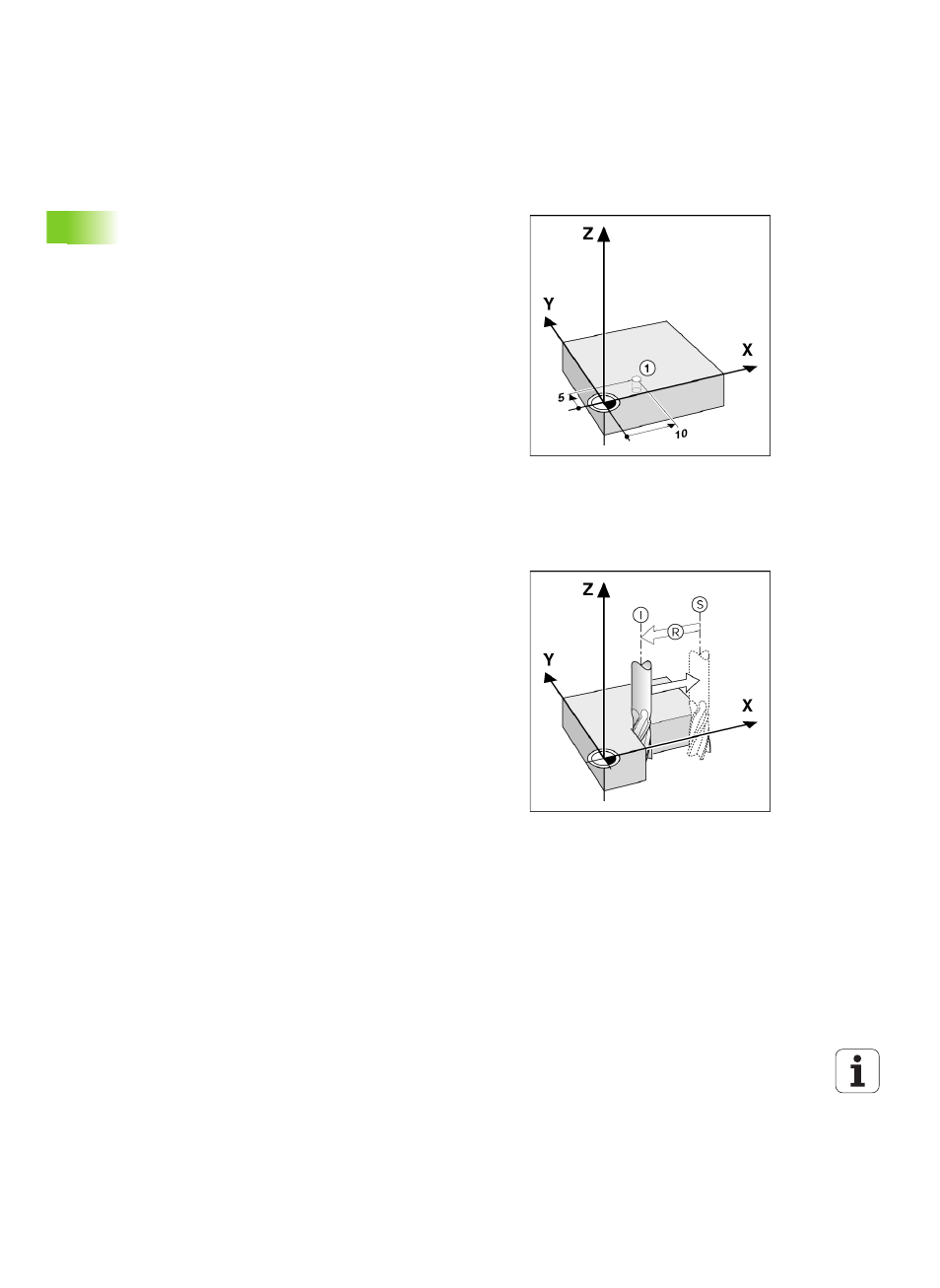

Fig. I.4 El taladro en la posición 1 determina el
sistema de coordenadas
Fig. I.5 Posición nominal S, posición real I y
recorrido restante R
