Introducir la posición del punto central de la
herramienta (Y = - 1,5 mm) y
aceptar la coordenada Y del punto referencia y
confirmar con ENT.
Rozar la superficie de la pieza.
Pulsar la tecla de eje (Z).
Introducir la posición del extremo de la herramienta (Z
= 0 mm) y aceptar la coordenada Z del punto de
referencia. Pulsar ACEPTAR.
Funciones de palpación para la fijación del punto
de referencia
Con el palpador de aristas KT 130(Fig. I.20) de HEIDENHAIN se fijan
los puntos de referencia de forma especialmente sencilla.
El POSITIP 880 pone a su disposición las siguientes softkeys para
funciones de palpación:
„ Arista de la pieza como línea de referencia: ARISTA
„ Línea central entre dos aristas de pieza: LÍNEA CENTRAL
„ Punto central de un taladro o de un cilindro: CENTRO CIRCULO
En Centro círculo, el taladro debe estar situado en un plano principal.
Los tres planos principales se fijan mediante los ejes XY, YZ y ZX.
Con las funciones de palpación del POSITIP 880 se pueden fijar puntos
de referencia con el palpador de aristas KT HEIDENHAIN. También se
pueden utilizar las funciones de palpación si se roza la pieza con una
herramienta.

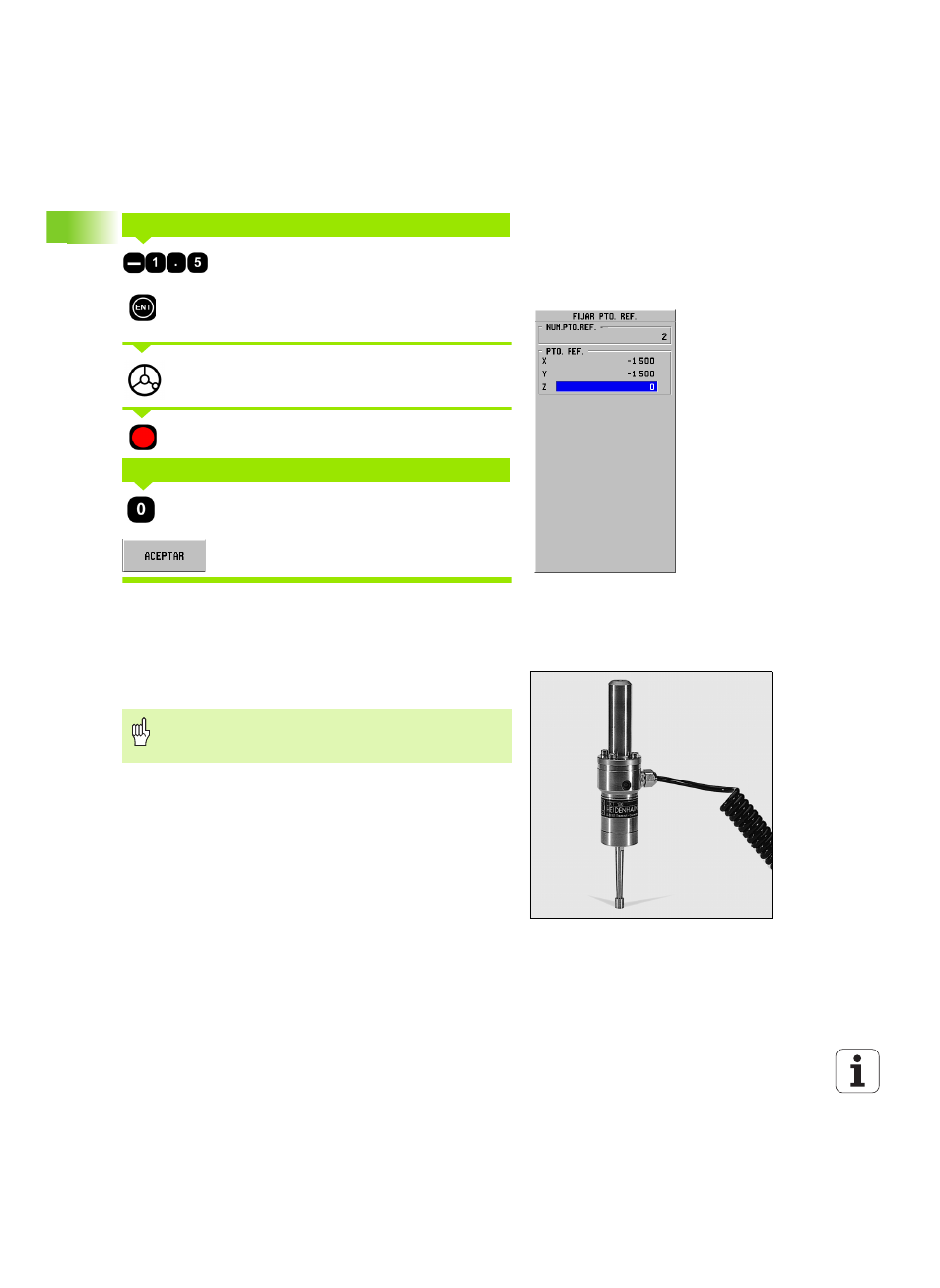

FIJACIÓN DEL PUNTO DE REF. EN Y
FIJAR EL PUNTO DE REFERENCIA Z= +0
Fig. I.20 El palpador de aristas KT 130 HEIDENHAIN
Mientras que las funciones de palpación están activas, el
POSITIP 880 se detiene en la visualización de la arista, de
la línea central o del centro del círculo.
