I – 5 Figur
a
s de mecanizado
Funciones para el Taladrado
Ejemplo: Introducir y ejecutar un círculo de taladros. Véase Fig.
I.35 & Fig. I.36.
Número de taladros: 4
Coordenadas del punto central: X = 50 mm, Y = 50 mm
Radio del círculo de taladros: 20 mm
Angulo inicial: ángulo entre eje X y primer traladro: 30°
Profundidad taladro: Z = -5 mm
1. 1er. paso: Introducir datos
Modo de funcionamiento: RECORRIDO RESTANTE
Pulsar la softkey FIGURA DE MECANIZADO.
Pulsar la softkey CIRCULO DE TALADROS.
Introducir datos
Introducir el tipo de círculo taladros (círculo
completo).
Confirmar con ENT.
Introducir el número de taladros (4).
Confirmar con ENT.
Función softkey
Retorno al taladro precedente
Aproximarse de forma manual al siguiente
taladro
Terminar el taladrado

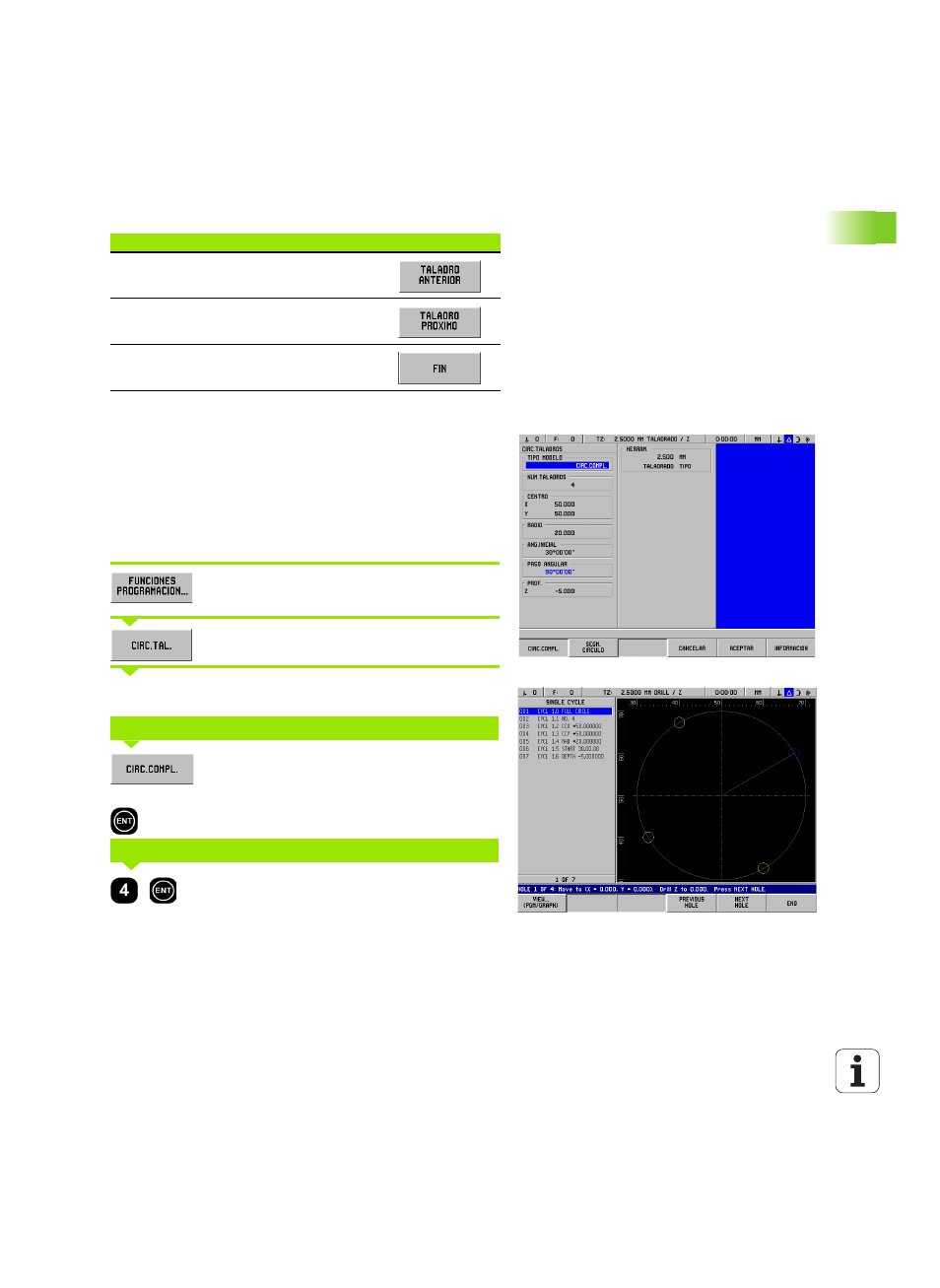

Fig. I.35 Máscara de datos CIRCULO TALADROS
Fig. I.36 Gráfico de círculo de taladros
TIPO FIGURA
NÚMERO TALADROS
