132 II: Información técnica
II – 2 Ajust
e
del sist
ema
Conexión en serie (X31)
Al conector en serie se puede conectar una impresora o un PC. Se
pueden transmitir los programas de mecanizado o los ficheros de
configuración a una impresora o PC o bien recibir información externa,
códigos de acceso, programas de mecanizado y ficheros de
configuración desde un PC. Véase Fig. II.14.
 El campo BAUD-RATE se fija con las softkeys MAS BAJO y MAS ALTO
a 300, 600, 1200, 2400, 9600, 19200, 38400, 57600 o 115200. El
POSITIP 880 predetermina el valor 9600.
 El campo BITS DE DATOS se puede fijar con las softkeys
disponibles en el valor 7 u 8. El POSITIP 880 predetermina el valor 8.
 El campo PARIDAD se puede fijar con las softkeys disponibles en
NINGUNA, PAR o IMPAR. El POSITIP 880 predetermina el ajuste
NINGUNA.
 El campo BITS DE PARADA se puede fijar con las softkeys
disponibles en el valor 1 u 2. El POSITIP 880 predetermina el valor 1.
 El campo FIN DE DATO expresa la cantidad de retornos de carro que
se envían al final de una transmisión. El fin de dato, para el cual se
predetermina el valor 0, puede fijarse con las teclas numéricas en un
valor íntegro positivo (0-9).
Los ajustes para la conexión en serie se paran tras la desconexión del
POSITIP 880. Para la activación o desactivación del conector en serie
no hay parámetros. Un fichero sólo se transmite al conector en serie
si el aparato externo está listo para su recepción.
Encontrará más información sobre la conexión del cable y sobre la
distribución de los pins en la sección Interfaz de Datos.
Conector en paralelo (X32)
Al conector en paralelo se le puede conectar una impresora. Véase Fig.
II.15.
 El fin de dato, para el cual se predetermina el valor 0, puede fijarse
con las teclas numéricas en un valor íntegro positivo (0-9).
 Con las softkeys se puede fijar el campo LF A CR (LF:inglés. Line
Feed = avance de filas, CR: inglés Carriage Return = Retorno de
Carro) en CONECT. o DESCON.. El POSITIP 880 predetermina el
ajuste DESCONECTADO.
Los ajustes para la conexión en paralelo se paran tras la desconexión
del POSITIP 880. Para la activación o desactivación del conector en
paralelo no hay parámetros. Un fichero sólo se transmite al conector
en paralelo si el aparato externo está listo para recepción. Si el aparato
externo no está listo para recepción, el POSITIP 880 emite un aviso de
error.

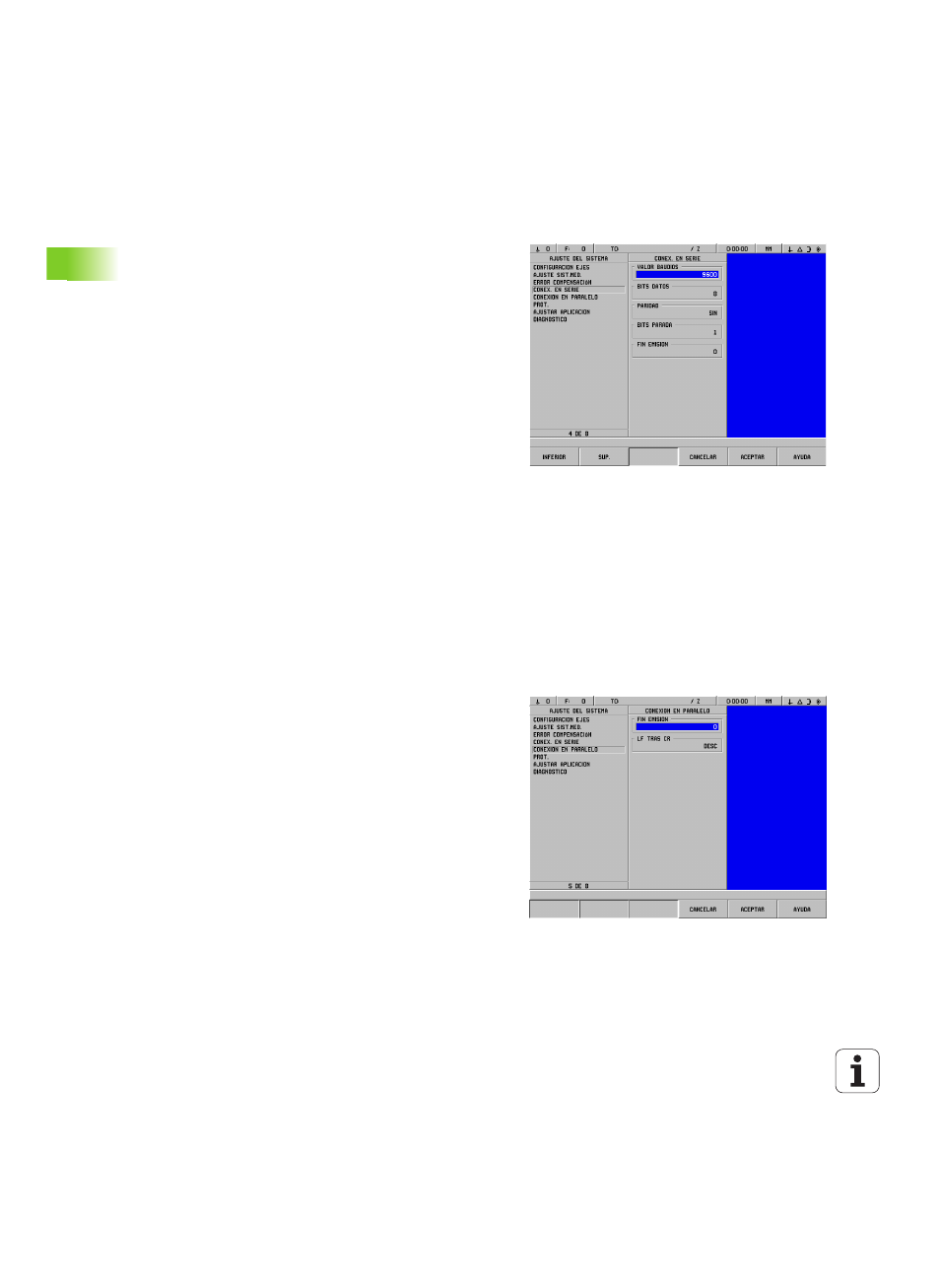

Fig. II.14 Máscara de datos CONEXION EN SERIE
Fig. II.15 Máscara de datos CONEXION EN
PARALELO
