Introducir la coordenada (X = 0 mm), aceptar la
coordenada como línea de referencia para la línea
central y confirmar con ENT.
Pulsar la softkey ACEPTAR.
Ejemplo: Palpar el punto central de un taladro con el palpador de
aristas y fijar como punto de referencia. El punto central del
taladro está en X = 50 mm. Véase Fig. I.25 & Fig. I.26.
Plano principal: XY
Eje de palpación de aristas: paralelo al eje Z
Coordenada X del centro del círculo: X = 50 mm
Coordenada Y del centro del círculo: Y = 0 mm
Modo de funcionamiento: VALOR REAL
Pulsar PALPAR.
Seleccionar el eje para el que se fija la coordenada:
Eje X.
Pulsar CENTRO CIRCULO.
Seleccionar plano (XY, YZ o ZX) que contiene el círculo
(plano principal): Plano XY
INTRODUCIR EL VALOR PARA X

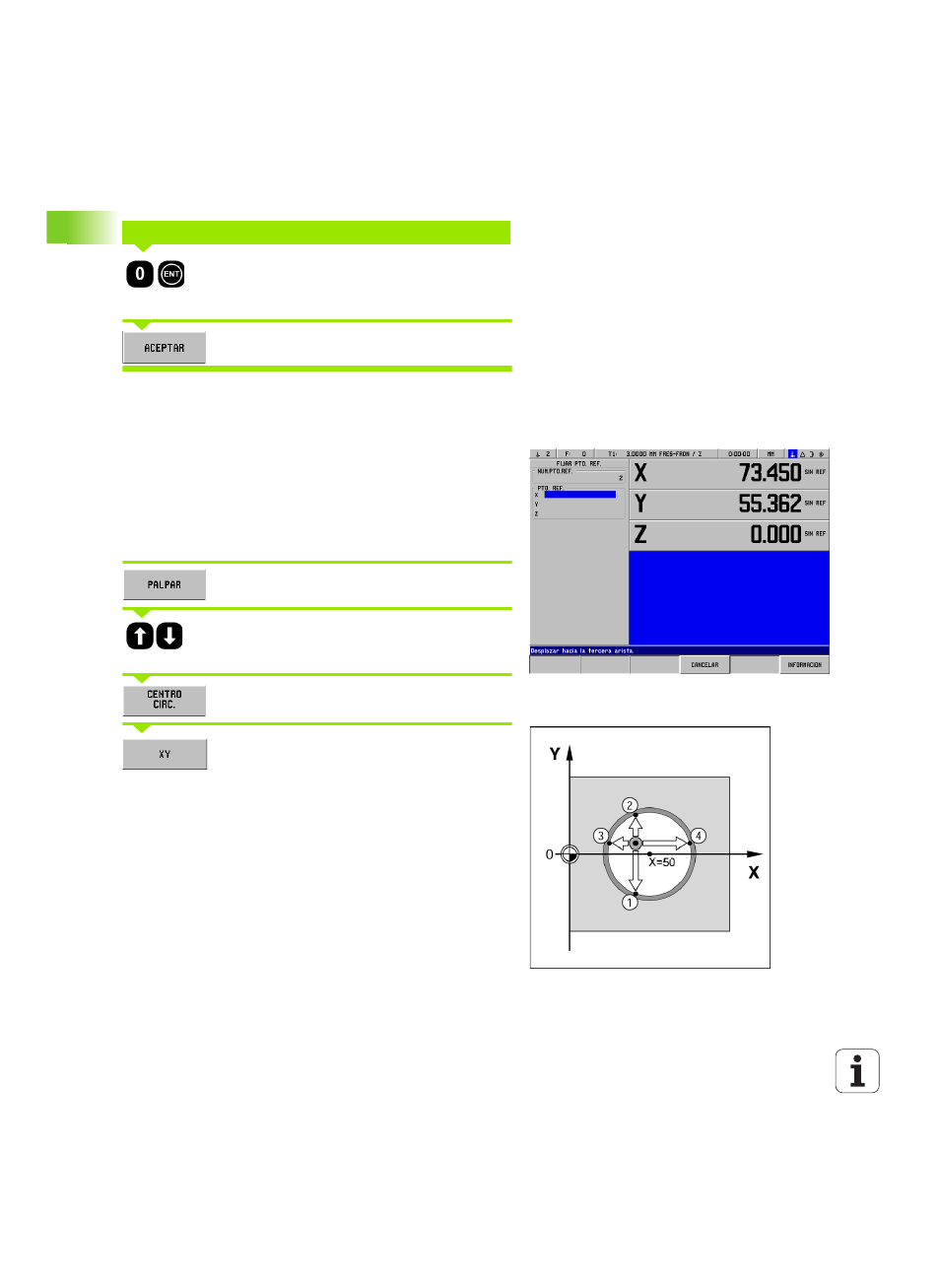

Fig. I.25 Fijar punto central de un taladro como punto
de referencia
Fig. I.26
