Aparatos de medición de la posición
Los sistemas de medición de posiciones transforman los
movimientos de los ejes de la máquina en señales eléctricas. El
POSITIP 880 evalúa las señales, determina la posición real de los ejes
de la máquina y muestra la posición como valores de contaje en la
pantalla. Véase Fig. I.9.
Ante un corte de tensión se pierde la asignación entre la posición del
carro de la máquina y la posición real calculada. Tan pronto como se
active nuevamente la tensión de alimentación, se puede recuperar de
nuevo la asignación de las marcas de referencia de los sistemas de
medida de forma automática con la función REF (REF) del
POSITIP 880.
Marcas de referencia
En las escalas de los sistemas de medición de la posición se fija una o
varias marcas de referencia. El sobrepaso de estas marcas de
referencia posibilita la determinación de una posición absoluta en un
sistema incremental. Si se produce un corte de tensión esta posición
absoluta y la asignación entre la marca de referencia y la posición de
la escala se pierden. Con las marcas de referencia de los sistemas de
medida y la función REF del POSITIP 880 se puede recuperar
rápidamente esta asignación tras conectar de nuevo el mismo. Véase
Fig. I.10.
Al sobrepasar una marca de referencia se produce una señal que
identifica esta posición de la escala como punto de referencia para el
POSITIP 880. El POSITIP 880 utiliza este punto de referencia para
recuperar de nuevo la asignación determinada por Ud. por última vez
entre la posición de la escala y el valor visualizado.
En sistemas de medición de posiciones con marcas de referencia
codificadas, se fijan marcas de referencia a determinadas distancias
sobre la escala. Mediante el sobrepaso de dos marcas de referencia
cualquiera, se puede recuperar de nuevo el punto de referencia. Para
ello se necesita desplazar los ejes de la máquina un determinado
recorrido (sistemas de medición lineales) o un determinado ángulo
(sistemas de medición angulares).

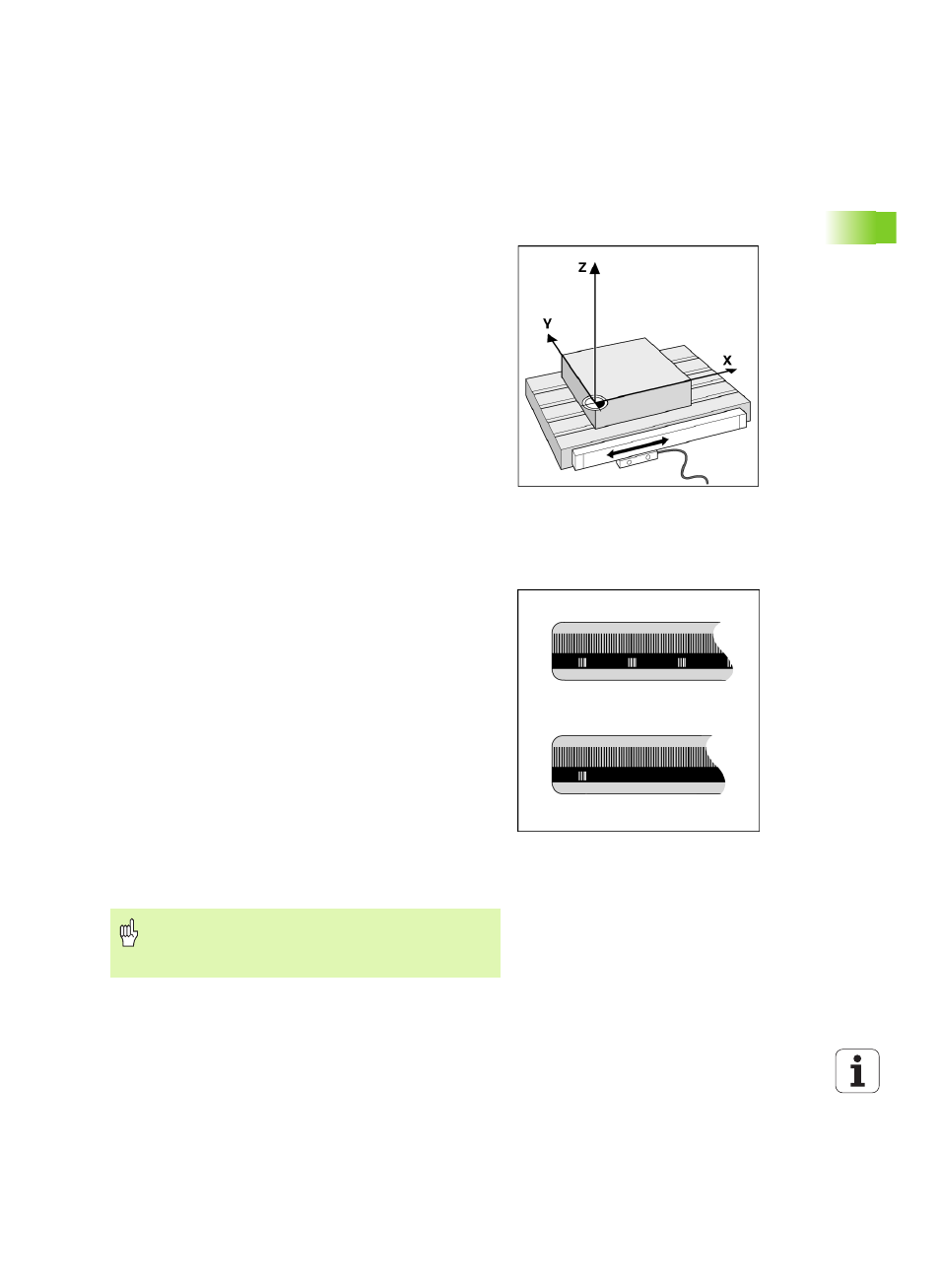

Fig. I.9 Aparato de medición de posiciones para un
eje lineal, por ej. para el eje X
Fig. I.10 Escalas - arriba con marcas de referencia
codificadas, abajo con una marca de
referencia
Después de apagar el POSITIP 880 o ante un corte de
tensión, no se recuperan de nuevo los puntos cero si no
se han sobrepasado las marcas de referencia
correspondientes.
