64 I Modo de Empleo
I – 6 Pr
ogr
amación del POSITIP 880
Posicionar/Taladrar
Punto X1: 20 mm
Punto Y1: 20 mm
Profundidad: Z = - 12,00 ABS
Con la función POSICIONAR/TALADRAR mover la mesa de la
máquina a la posición deseada, la cual se indica con los valores X e Y.
En el Modo PROGRAMAR se puede utilizar el POSITIP 880 para
posicionar/taladrar.
El ciclo POSICIONAR/TALADRAR se selecciona por softkey y se
introducen los datos requeridos. Véase Fig. I.48. Estos datos se
pueden coger normalmente sin problema del dibujo de la pieza.
Ejemplo: Introducir datos para posicionar/taladrar
Modo de funcionamiento: PROGRAMACION
Pulsar la softkey FUNCIONES DE PROGRAMACION.
Pulsar la softkey OTROS.
Pulsar la softkey POSICIONAR/TALADRAR.
Introducir datos
Introducir el punto X y confirmar con ENT.
Introducir el punto Y y confirmar con ENT.
Introducir la profundidad del corte. Confirmar con ENT.

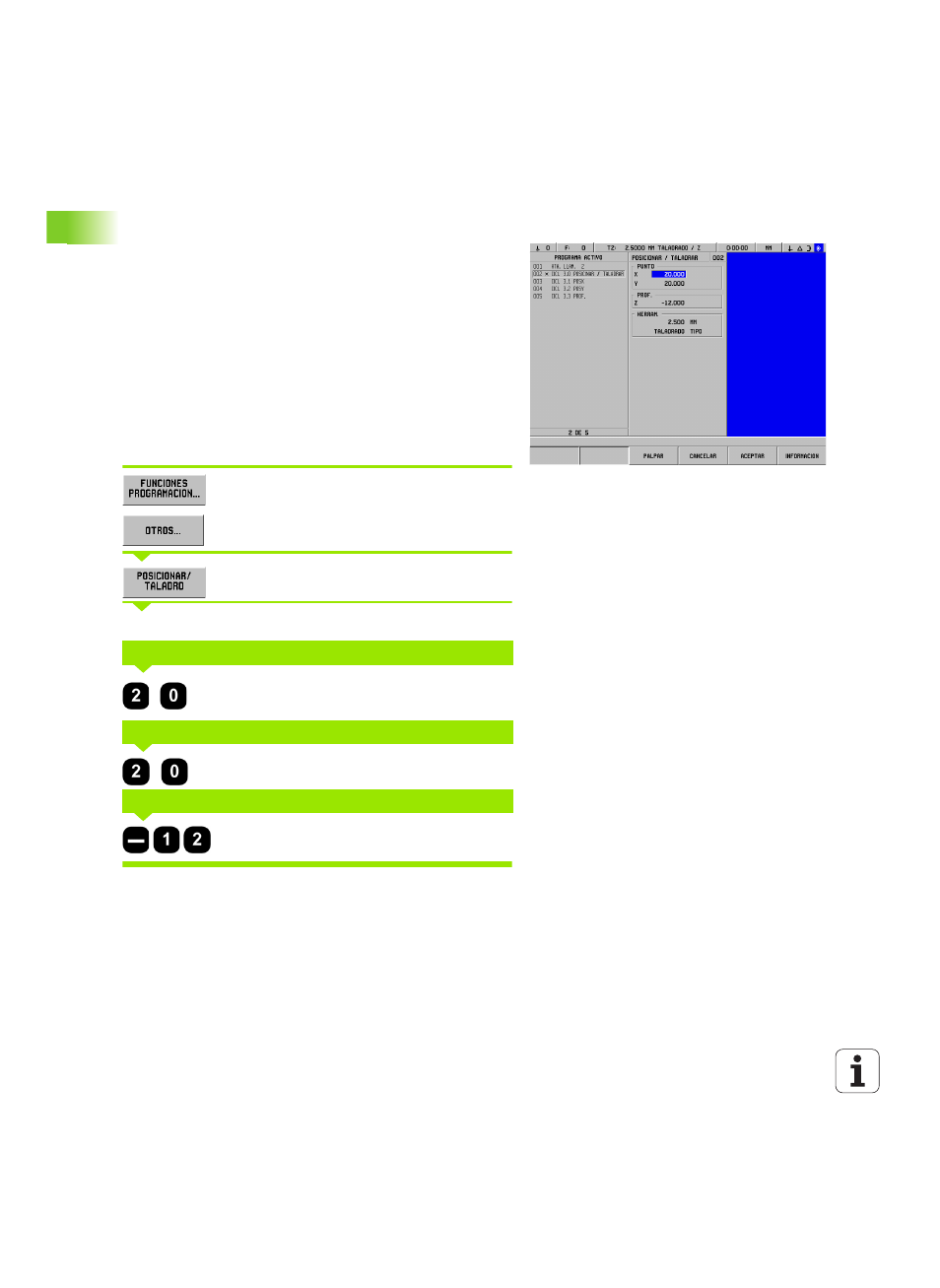

Fig. I.48 Máscara de datos POSICIONAR/TALADRAR
X
Y
PROFUNDIDAD TOTAL
