Fijar punto referencia
Ejemplo: Fijar punto de referencia de la pieza (punto cero)
El punto de referencia se fija para la visualización del eje Z en cero. El
POSITIP 880 refiere todos los datos de la herramienta introducidos de
forma automática a este punto de referencia.
Modo de funcionamiento: VALOR REAL
Rozar la superficie frontal de la pieza. Parar el corte de
la herramienta en la superficie frontal.
Pulsar la softkey PUNTO DE REFERENCIA.
Seleccionar eje (Z).
Introducir el punto de referncia, por ej. 0. Confirmar
dato con ENT, luego presionar ACEPTAR.
Cálculo de conos
El cálculo de conos se utiliza para el cálculo del ángulo cónico. Véase
Fig. I.81.
Valores de introducción:
La relación cónica se calcula de:
„ Radio del cono
„ Longitud del cono
Cálculo de dos diámetros y de la longitud:
„ Diámetro inicial
„ Diámetro final
„ Longitud del cono

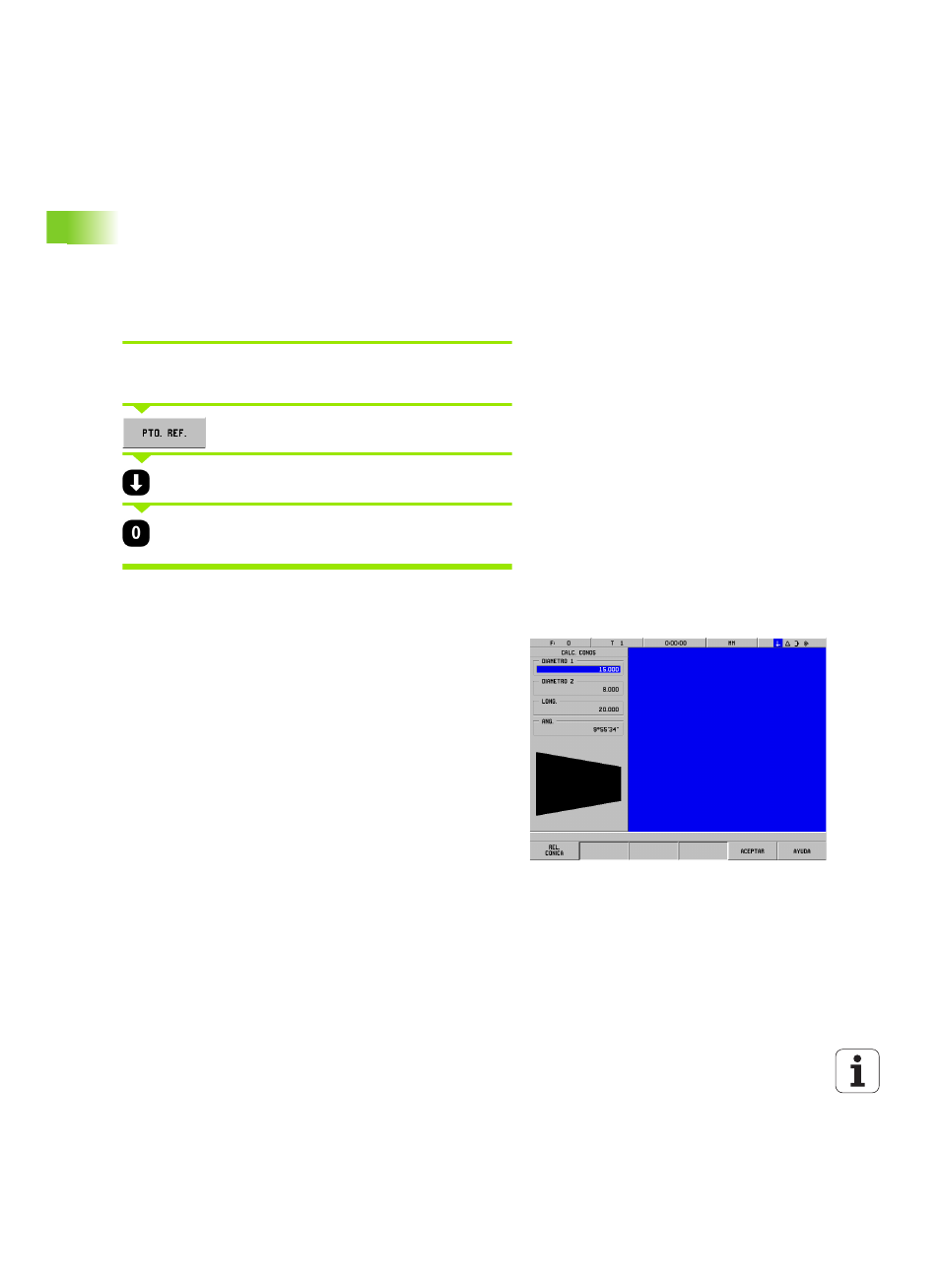

Fig. I.81 Máscara de datos CALCULO DE CONOS
