Ejemplo: Introducir y ejecutar filas de taladros. Véase Fig. I.37 &
Fig. I.38.
Primera coordenada X del taladro: X = 20 mm
Primera coordenada Y del taladro: Y = 15 mm
Introducir el número de taladros por fila: 4
Distancia entre taladros : 10 mm
Angulo de inclinación: 18°
Profundidad taladro: Z = ATRAVESAR
Número de filas: 3
Distancia entre filas: 12 mm
1. 1er. paso: Introducir datos
Modo de funcionamiento: RECORRIDO RESTANTE
Pulsar la softkey FIGURA DE MECANIZADO.
Pulsar FILA DE TALADROS.
Introducir datos
Introducir coordenadas del taladro 1 (X = 20 mm).
Confirmar con ENT.
Y = 15 mm
Confirmar con ENT.

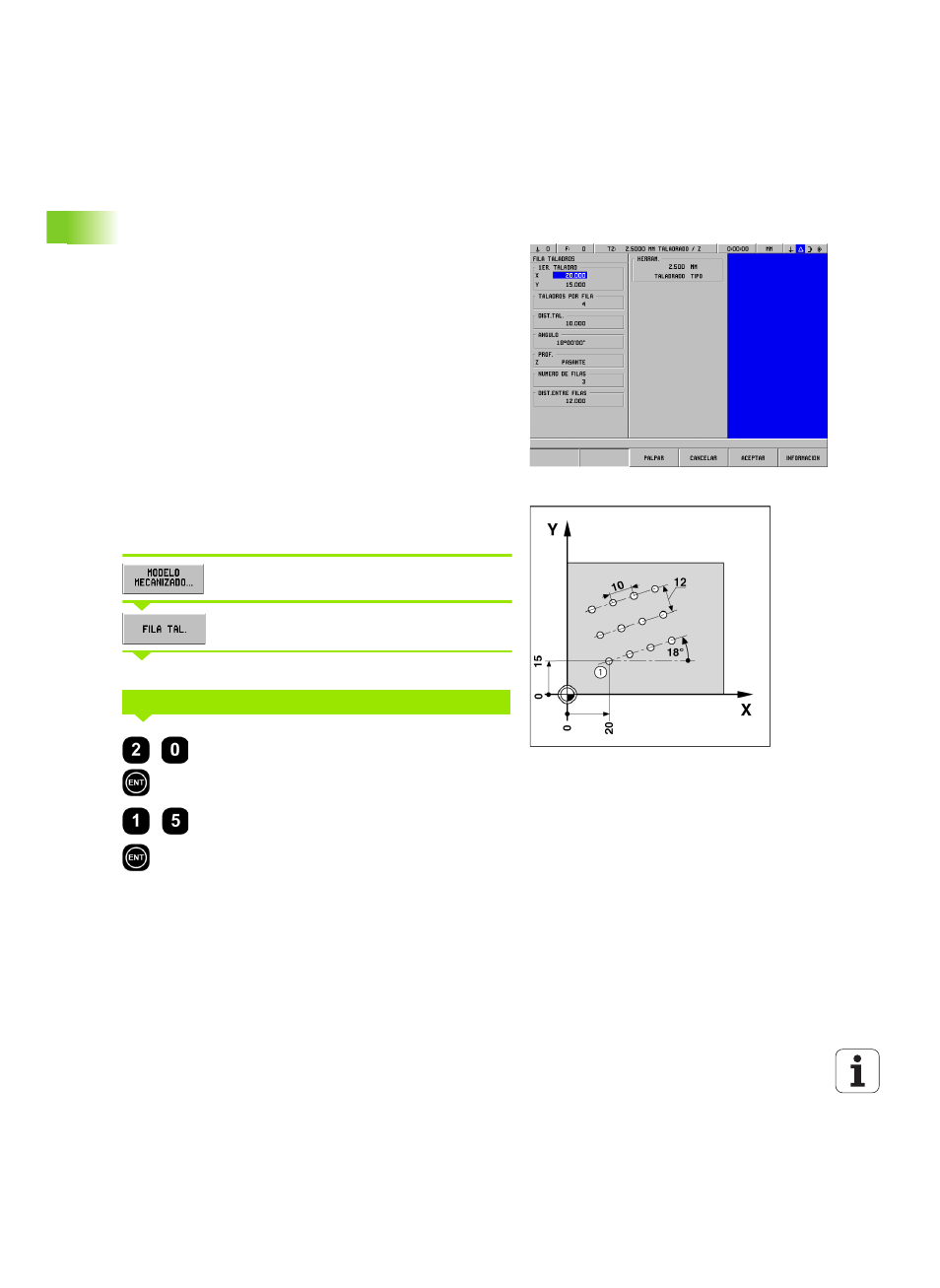

Fig. I.37 Máscara de datos FILA TALADROS
Fig. I.38
PRIMER TALADRO X E Y
