16 I Modo de Empleo
I – 1 Pr
incipios básicos par
a
la indicación de posiciones
Una lista de coordenadas correspondiente a este ejemplo es muy
ventajosa para trabajar en el Modo: PROGRAMAR. Véase Fig. I.8

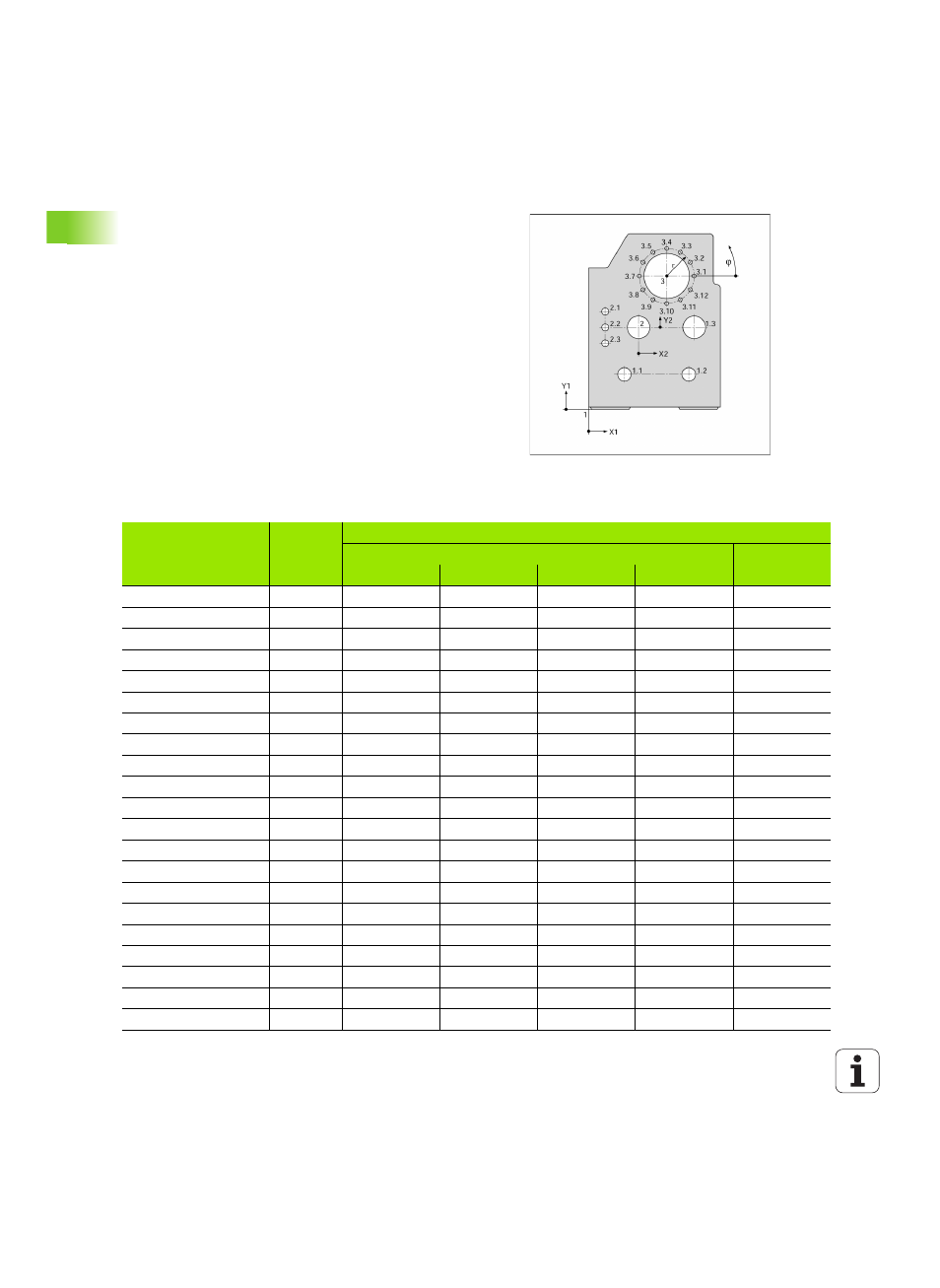

Fig. I.8 Dibujo de la pieza con acotación de
coordenadas (según DIN 406 o ISO 129
Parte 11, figura 179)
Origen coordenadas Medida en mm
coordenadas
Pos. X1 X2 Y1 Y2 R f D
1 1 0 0 –
1 1,1 325 320 ø 120 H7
1 1,2 900 320 ø 120 H7
1 1,3 950 750 ø 200 H7
1 2 450 750 ø 200 H7
1 3 700 1225 ø 400 H8
2 2,1 –300 150 ø 50 H11
2 2,2 –300 0 ø 50 H11
2 2,3 –300 –150 ø 50 H11
3 3,1 250 0° ø 26
3 3,2 250 30° ø 26
3 3,3 250 60° ø 26
3 3,4 250 90° ø 26
3 3,5 250 120° ø 26
3 3,6 250 150° ø 26
3 3,7 250 180° ø 26
3 3,8 250 210° ø 26
3 3,9 250 240° ø 26
3 3,10 250 270° ø 26
3 3,11 250 300° ø 26
3 3,12 250 330° ø 26
