POSITIP 880 57
I – 6 Pr
ogr
amación del POSITIP 880
Llamada de herramienta
Con la frase LLAMADA DE HERRAMIENTA se selecciona un
determinado número de herramienta de la tabla de herramientas
durante la ejecución, por ej. durante la ejecución del programa. La
frase contiene el dato de un número de herramienta y de un eje de
herramienta cualquiera. Véase Fig. I.42.
Llamar a la herramienta
Bajo "Fijar mecanizado" se describe cómo introducir la longitud y el
diámetro de su herramienta en la tabla de herramientas.
Con la orden LLAMADA DE HERRAMIENTA el POSITIP 880 llama de
forma automática a la longitud y el diámetro de la herramienta según
la tabla de herramientas.
El eje de herramienta para la ejecución de un programa se puede
determinar también en la frase LLAMADA A HERRAMIENTA.
Fijar el eje de la herramienta
Con la selección del eje de la herramienta se determina el plano de
mecanizado. Para los ejes que forman el plano de mecanizado se fija
una corrección de radio de herramienta. Se tiene la corrección de la
longitud de la herramienta a lo largo del eje de la misma.
Ejemplo: Una máquina de taladro horizontal debe ejecutar figuras de
mecanizado, por ej. figuras de taladros, en el plano YZ. Los taladros se
ejecutan en el eje X. En esta configuración se determinaría por tanto
el eje X como eje de herramienta.
„ Pulsar la softkey EJE DE HERRAMIENTA.
„ Seleccionar el eje de herramienta por softkey.
„ Pulsar ACEPTAR.
Ejecutar la llamada a la herramienta

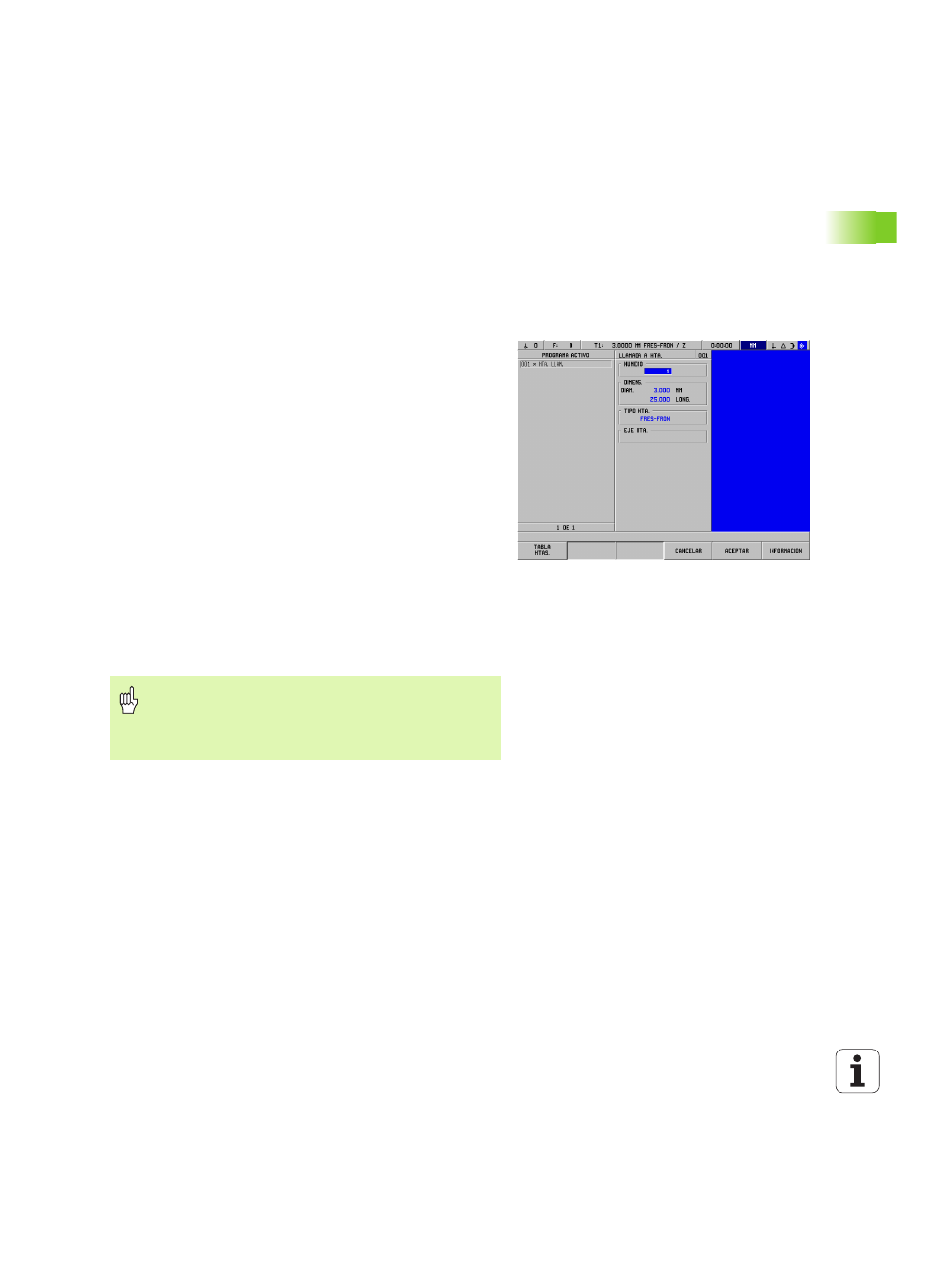

Fig. I.42 Máscara de datos LLAMADA A
HERRAMIENTA
Cuando se ejecuta una llamada a la herramienta con un eje
de herramienta nuevo, este eje de herramienta
permanece válido hasta que se selecciona otra
herramienta de la tabla o se ejecuta otra llamada de
herramienta.
