Modo de funcionamiento: RECORRIDO RESTANTE
Preparación:
 Introducir los datos de la herramienta.
 Posicionar previamente la herramienta de forma apropiada (por ej. X
= Y = – 20 mm).
 Desplazar la herramienta a la profundidad de fresado.
Pulsar la tecla de eje (Y).
Introducir el valor nominal de posición para el punto
de la esquina 1: Y = 20 mm y
Seleccionar la corrección del radio R+ de la
herramienta con la softkey CORR. HERRAMIENTA (R+)..
Confirmar el valor nominal de la posición con ACEPTAR.
La ayuda gráfica de posicionamiento se muestra para
el eje Y.
Desplazar el eje Y al valor cero de visualización El
pequeño cuadrado de la ayuda gráfica de
posicionamiento está centrado entre las marcas.
Si se ha desplazado los ejes a cero, el POSITIP 880 se
prepara para la introducción de la próxima frase.
Pulsar la softkey PROXIMA FRASE.
Pulsar la tecla de eje (X).
Introducir el valor nominal de posición para el punto
de laesquina
2 : Y = +30 mm,
Seleccionar la corrección del radio de herramienta R-
y confirmar con la softkey ACEPTAR.
Aceptar el valor nominal de posicionamiento. La
ayuda gráfica de posicionamiento se muestra para el
eje X.

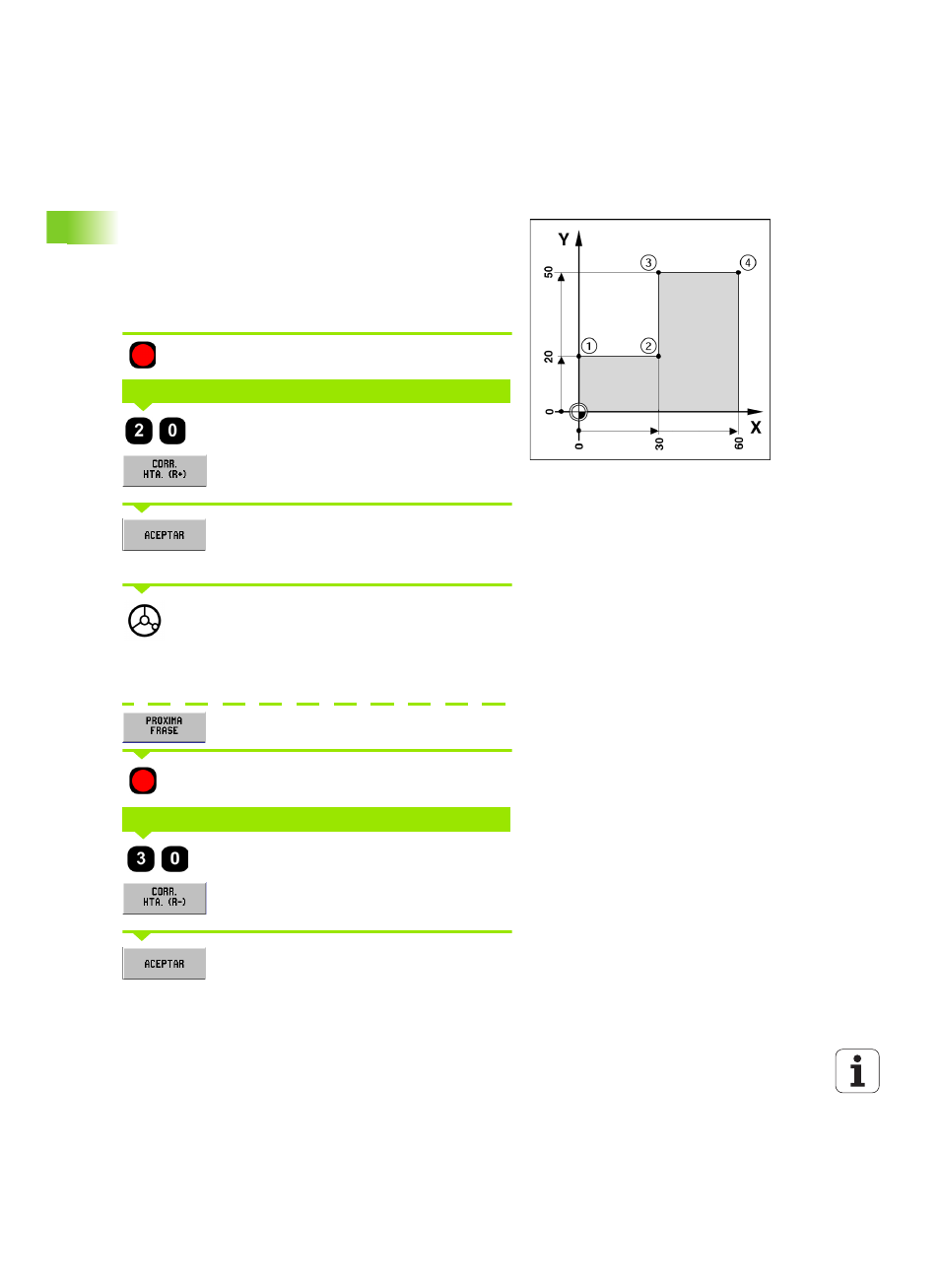

Fig. I.32
VALOR NOMINAL DE POSICIÓN
VALOR NOMINAL DE POSICIÓN
