36 I Modo de Empleo
I – 4 Recor
rido r
estant
e
I – 4 Recorrido restante
Visualizar y alcanzar posiciones
Visualización del recorrido restante
A menudo ya es suficiente si el POSITIP 880 muestra las coordenadas
de la posición real de la herramienta, en la mayoría de los casos es, sin
embargo, es más cómodo, si muestra el recorrido restante:
Posicionar simplemente mediante un "Desplazamiento a cero".
También si se trabaja con la visualización del recorrido restante, se
pueden introducir coordenadas absolutas o incrementales.
Asegúrese de que se encuentra Ud. en el Modo RECORRIDO
RESTANTE.
Ayuda gráfica de posicionamiento
El POSITIP 880 le ayuda en el "desplazamiento a cero" mostrando una
ayuda de posicionamiento gráfica. Véase Fig. I.29.
El POSITIP 880 visualiza la ayuda gráfica de posicionamiento en una
barra rectangular fina bajo el eje que se desea desplazar a cero. Dos
marcas triangulares en el centro de la barra simbolizan la posición a la
que hay que desplazarse.
Un pequeño cuadrado simboliza el carro del eje. Mientras Ud. desplaza
el eje, aparece una flecha en el cuadrado. Así verá de un golpe de vista
si debe desplazarse a la posición nominal o erróneamente se aleja de
ella. El cuadrado se mueve sólo cuando el carro del eje se encuentra
en la proximidad de la posición nominal.
En el capítulo I-8 "Menú AJUSTE DEL MECANIZADO" se describe
cómo se ajusta la ayuda de posicionamiento gráfica.
Seleccionar herramienta
En el Modo RECORRIDO RESTANTE, con las teclas cursoras
verticales se puede seleccionar el número de herramienta siguiente o
anterior.

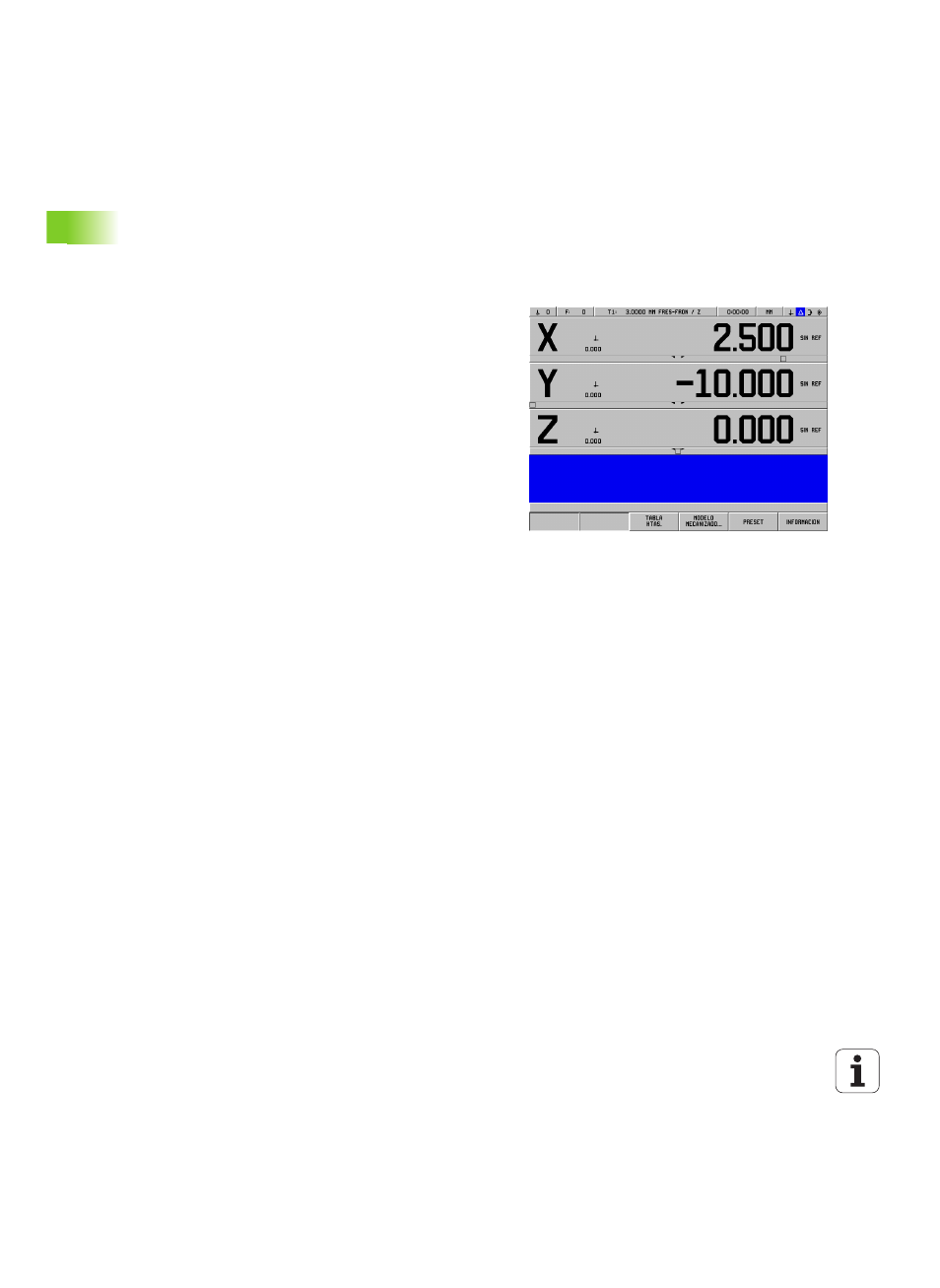

Fig. I.29 Ayuda gráfica de posicionamiento
