II: Información técnica
II – 1 Montaje y conexión eléctr
ica

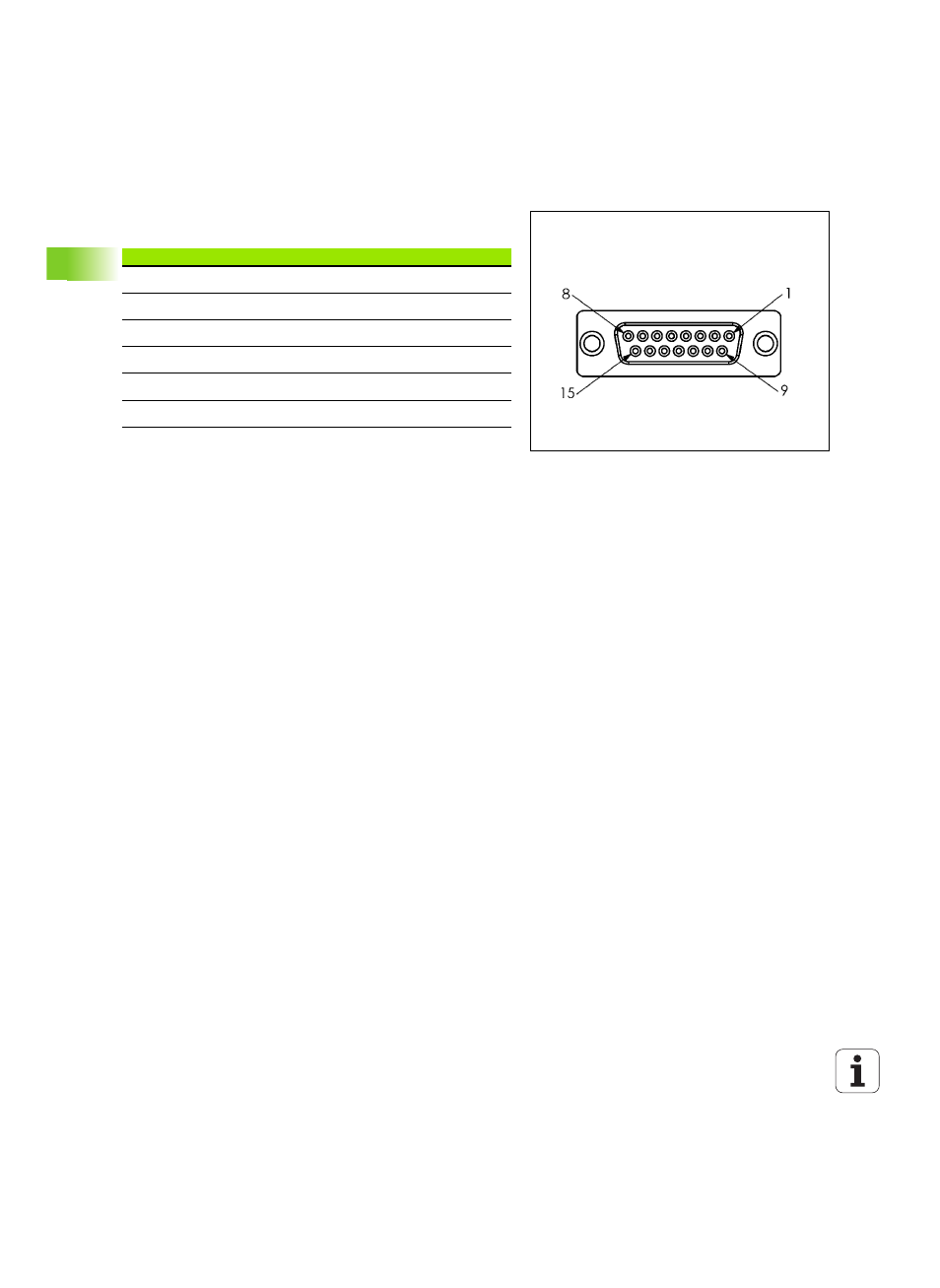

Distribución de los pins del conector del palpador de aristas
(véase Fig. II.5)
Todos los otros pins: ¡No conectar!
Fig. II.5
Conector del palpador de aristas (hembra)
de 15 polos para el POSITIP 880
Pin
Asignación
Tipo
1
Pantalla interior
2
Ready
KT 130
6
UP +5 V
KT 130
8
UP 0V
KT 130
13
Señal de conexión
KT 130
Carcasa
Pantalla exterior
