130 II: Información técnica
II – 2 Ajust
e
del sist
ema
Corrección no lineal de errores
La compensación no lineal de errores se aplica en caso de que las
medidas comparadas con un patrón tengan desviaciones que oscilen
de forma variable. Los valores de corrección calculados se introducen
en una tabla. El POSITIP 880 admite hasta 128 puntos por eje. El error
entre dos puntos consecutivos se calcula con una interpolación lineal.
 Seleccionar NO LINEAL y pulsar EDITAR TABLA.
 La tabla de compensación de errores del sistema de medición y su
gráfico aparece en el lado izquierdo de la pantalla.
 La tabla de compensación de errores muestra la entrada de datos,
los valores medidos y los errores en dichos valores.
Lectura del gráfico
„ El gráfico muestra un trazado del error (referencia-medición) de los
valores medidos. El gráfico tiene distancias entre puntos fijas. Como
el cursor no puede moverse, la localización del punto deseado en el
gráfico se indica mediante una línea vertical azul. Véase Fig. II.13.
Elaborar tablas para la corrección no lineal de errores
 Si se desea ejecutar una nueva tabla de corrección de error, pulsar
primeramente la softkey BORRAR TABLA. El POSITIP 880 muestra
esta softkey sólo en el caso de que exista ya una tabla, la cual
contiene los datos.
 Los valores de medición de la corrección de errores están referidos
al punto de referencia de la tabla. Si se borra la tabla de corrección
del error, el POSITIP 880 retorna el punto de referencia de la tabla al
punto de referencia del sistema de medida.
 También se puede seleccionar otro punto de referencia de la tabla.
Desplazarse a la posición a la que los valores de medición están
referidos y pulsar la softkey FIJAR PUNTO DE REFERENCIA DE TABLAS.
El punto de referencia de talbas se debe fijar antes de que se añadan
nuevos registros a la tabla.
Configuración de la tabla de corrección de errores
 Los datos de la corrección de errores se añaden con la softkey
AÑADIR NUEVO PUNTO DE CORR.
en la tabla.
 Existen dos posibilidades de introducir datos en la tabla:
Introducción directa o autocálculo
La corrección no lineal de errores sólo es válida en
sistemas de medición con marcas de referencia. Si se ha
definido una corrección no lineal, ésta no es aplica hasta
que se pasa por las marcas de referencia. Si no es así, no
se produce ninguna corrección de errores.

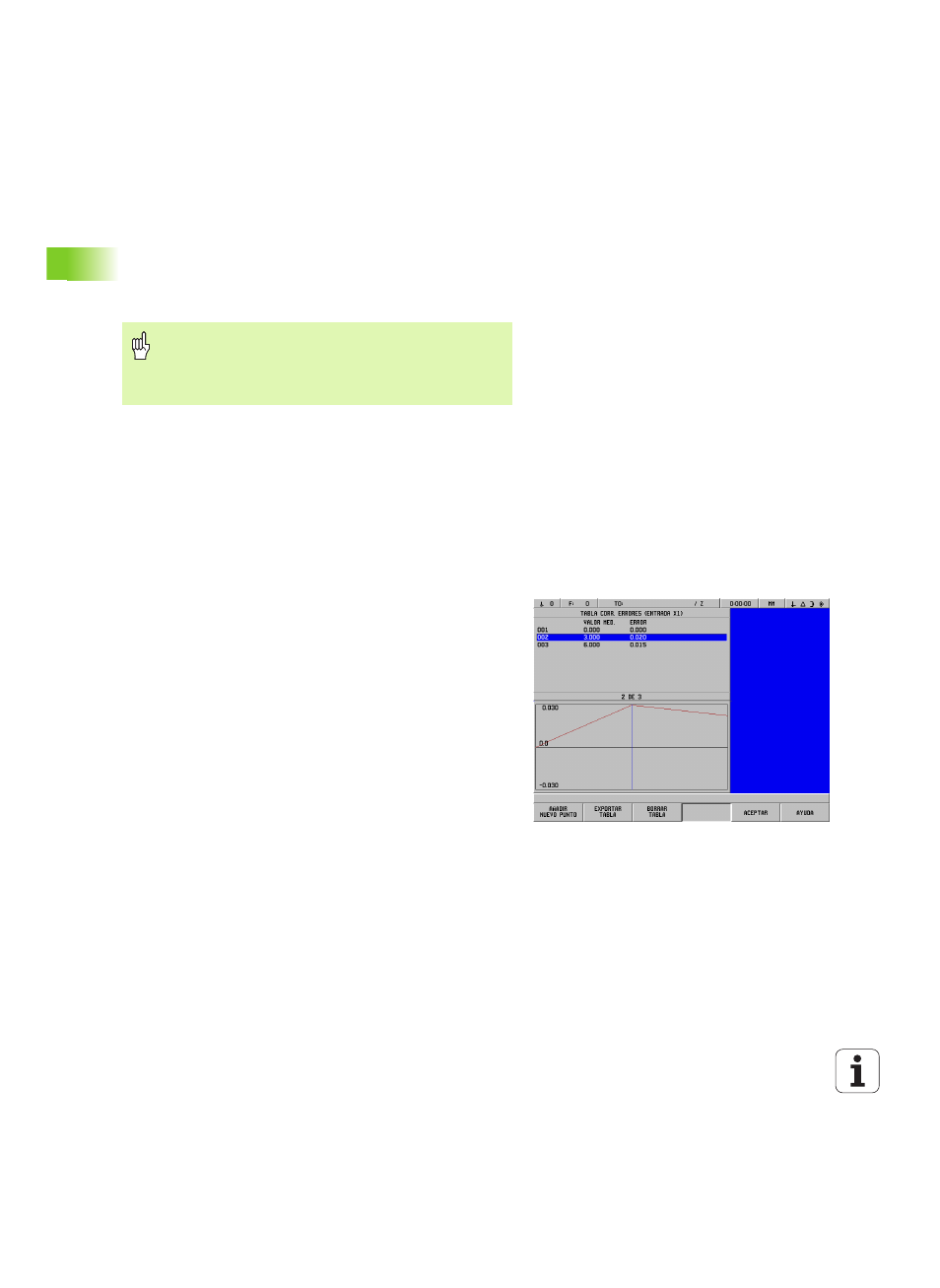

Fig. II.13 Máscara de datos para la corrección del
error no lineal
