136 II: Información técnica
II – 2 Ajust
e
del sist
ema
AMI (interfaz auxiliar de máquina)(X51)
(opcional)
Si la caja de opciones IOB 89 está conectada al POSITIP 880, el
formulario de SALIDAS DE CONMUTACIÓN estará disponible en el
cuadro de listado del setup de instalación. El hardware IOB 89 puede
configuarse con 8 relés de salida. Véase Fig. II.20.
Para configurar una salida de relé individual, desplazar el cursor hasta
el número de relé y pulsar ENT. Para eliminar un ajuste de relé, resaltar
el relé y pulsar CE.
 El campo EJE se utiliza para especificar qué posición de eje controla
el relé. El eje se selecciona pulsando la softkey PROX. EJE.
La softkey DIRECCIONAL se utiliza para seleccionar el modo de
señal direccional. Una vez seleccionada, el funcionamiento del relé
se basa en la señal del valor de posición. El relé se activa cuando el
valor es no negativo. El relé se desactiva cuando el valor es
negativo. Si se selecciona DIRECCIONAL, la selección de eje puede
ajustarse a TODOS LOS EJES. En esta configuración, la salida del
relé se activa cuando una operación fija cualquiera de los valores de
visualización en el modo de recorrido restante.
 El campo CONDICIÓN se utiliza para especificar la relación
requerida entre la visualización de la posición actual y el punto de
conmutación. Se fija pulsando las softkeys.
 El campo PRESET se utiliza para definir los puntos de conmutación
y para seleccionar si el punto es un valor actual o una posición de
recorrido restante. La fuente de la posición se selecciona pulsando
una de las softkeys.
 El campo PUNTO/RANGO se utiliza para definir si la condición se
refiere a un punto en el eje o se refiere al rango sobre cero. Si se
especifica un rango, la señal del valor se ignora.
 Para rellenar el campo RELÉ ON/OFF, pulsar las softkeys OFF u ON.
Una vez cumplida la condición, el relé cambiará a OFF u ON.
 El campo OPERACIÓN DE RELÉ se utiliza para definir además cómo
operará el relé una vez cumplida la condición de conmutación. Las
opciones incluyen CONTINUO, PULSADO o INDIVIDUAL.
INDIVIDUAL solamente es una opción cuando se selecciona la
posición de recorrido restante en el campo PRESET.

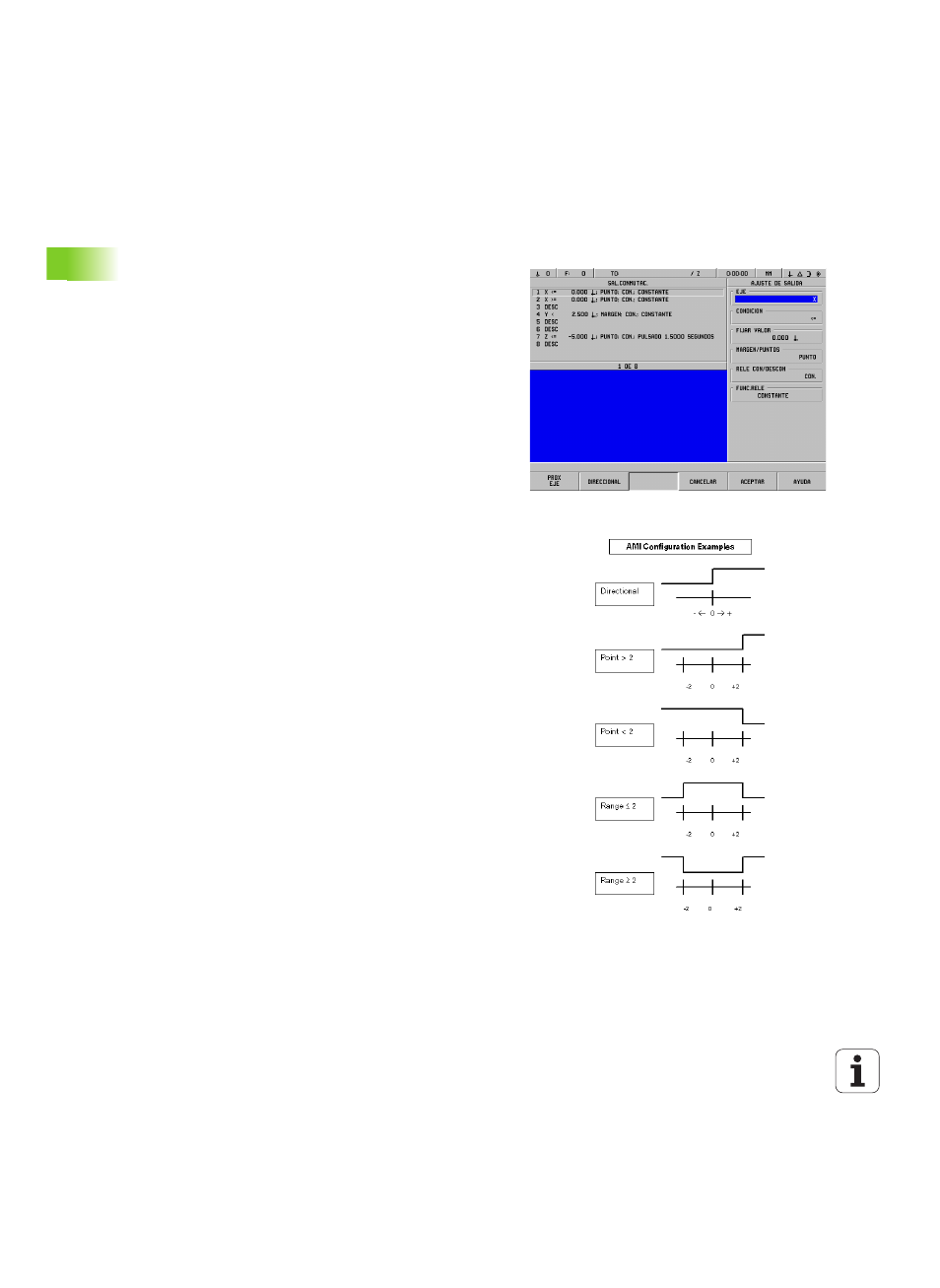

Fig. II.20 Formulario AMI
Fig. II.21 Formulario AMI
