144 II: Información técnica
II – 4 Int
e
fa
z de dat
o
s
Conexionado del cable
El conexionado del cable al conector depende del aparato a conectar
(véase la Documentación Técnica sobre el aparato externo).
Cableado completo
La comunicación entre el POSITIP 880 y su PC es posible solamente
si están unidos entre sí mediante un cable en serie. Véase Fig. II.27 &
Fig. II.28.
Distribución de los pins
Señal

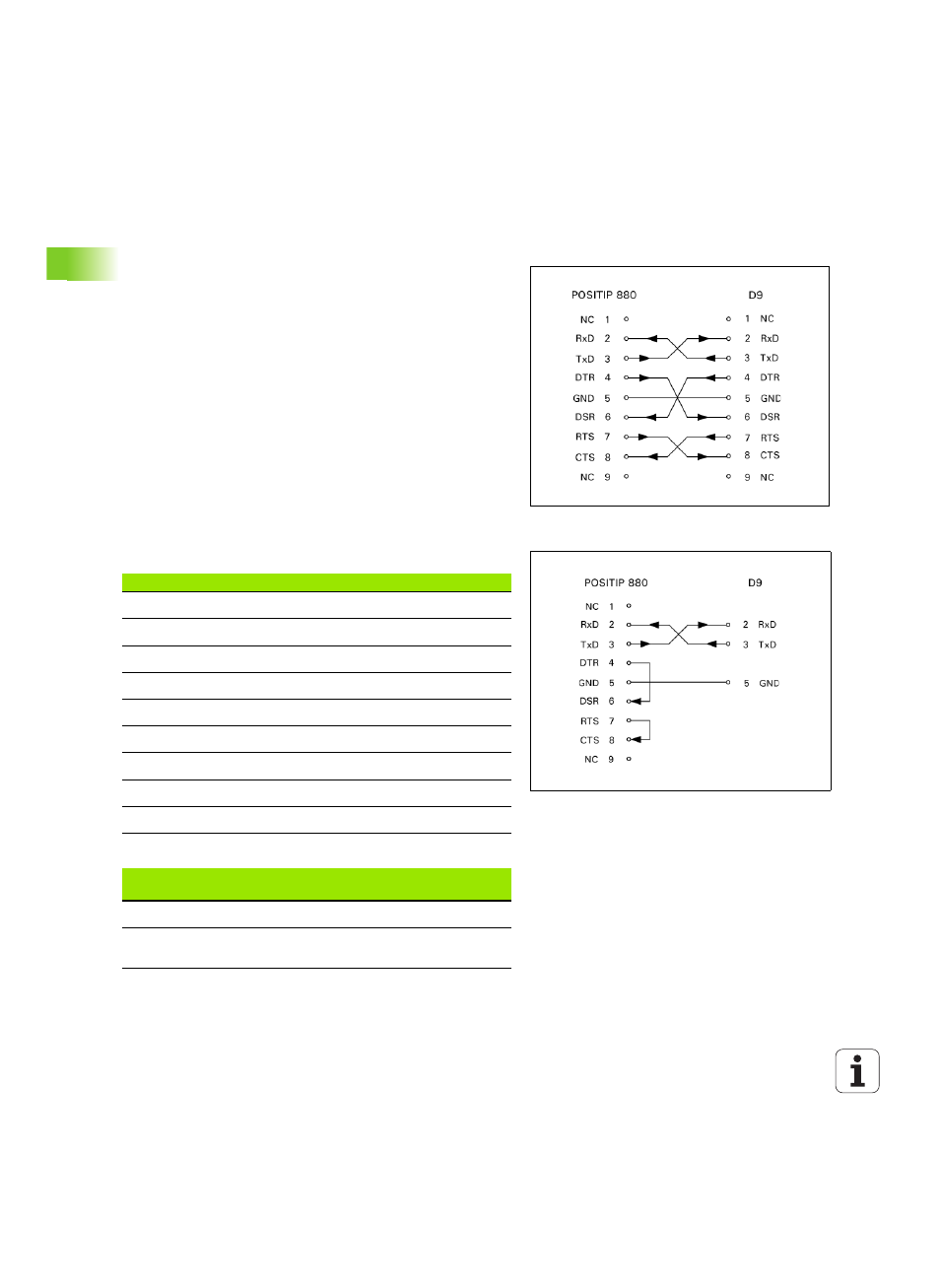

Fig. II.27 Distribución de los pins del conector en
serie con Handshake
Fig. II.28 Distribución de los pins del conector en
serie sin Handshake
Pin Asignación
1 Sin conexión
3 TXD - Datos de envío
2 RXD - Datos de recepción
7 RTS - Requerimiento de envío
8 CTS - Preparado para el envío
6 DSR - Unidad de datos preparada
5 SIGNAL GND - Señal de masa
4 DTR - Final de datos preparado
9 Sin conexión
Señal Nivel de señal
"1“= "activo“ Nivel de señal
"0“= "inactivo"
TXD, RXD -3 V a -15 V +3 V a +15 V
RTS, CTS
DSR, DTR +3 V a +15 V -3 V a -15 V
