POSITIP 880 139
II – 2 Ajust
e
del sist
ema
Representación gráfica de una señal del sistema de medida
Con ayuda de este parámetro se pueden representar las señales de
cada sistema de medición de forma gráfica. Véase Fig. II.25.
 Seleccionar el sistema de medición que se desee comprobar.
 Seleccionar la entrada al sistema de medición deseada y confirmar
con ENT.
 Tan pronto como se desplace el sistema de medición, se verán las
señales de los canales A y B.
 Pulsar FINALIZAR TEST si se desea terminar el modo Test.
Estadística del sistema
En la estadística del sistema se puede ver durante cuánto tiempo
estaban ya conectados la visualización y el sistema.
También aparece el recorrido completo desplazado por cada sistema
de medición.
Pulsar FINALIZAR TEST si se desea terminar el modo Test.

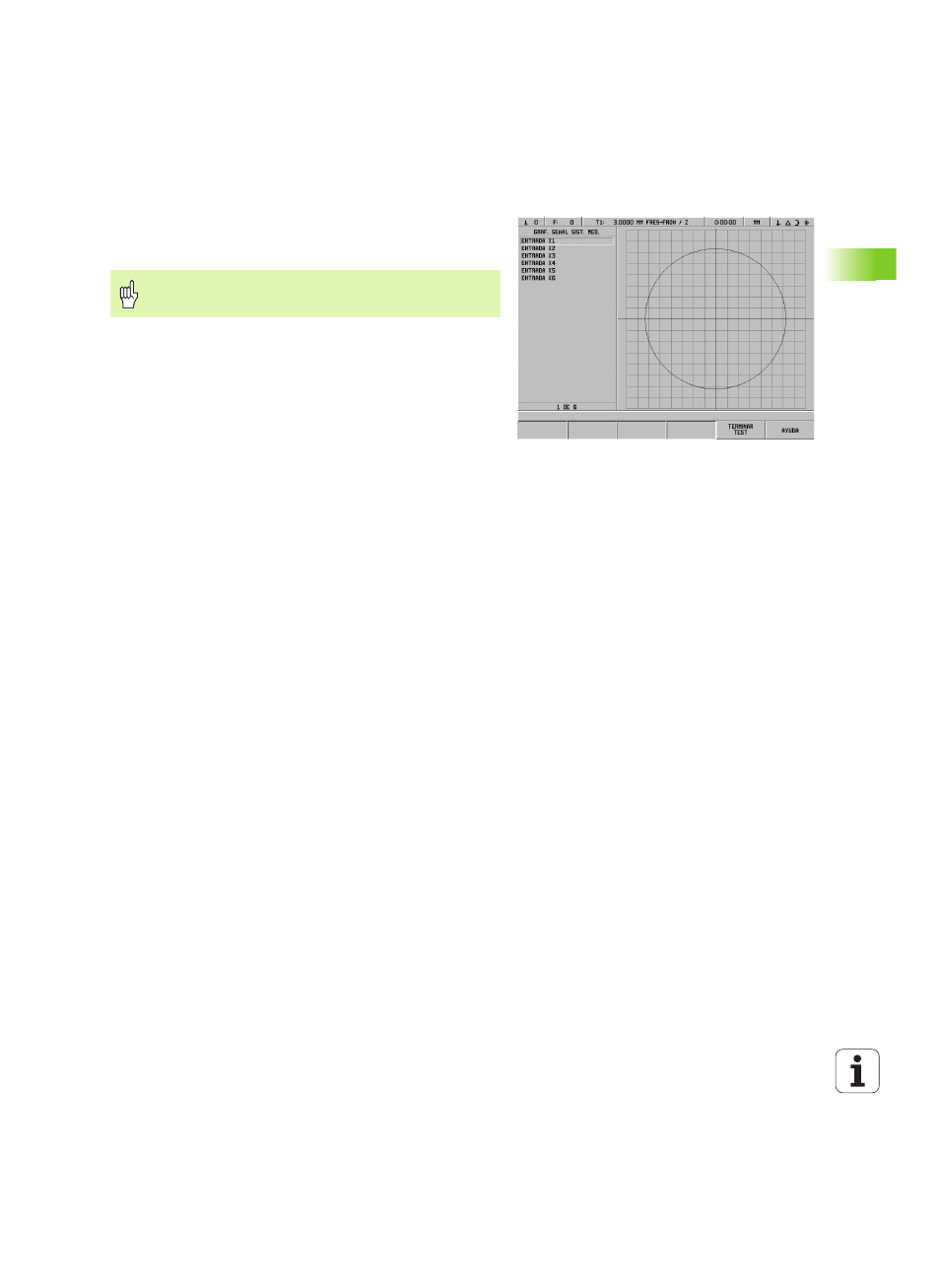

Fig. II.25 Ejemplo para la representación gráfica de
una señal
La función de diagnósticos no está disponible para
sistemas de medida con interfaz EnDat.
