34 I Modo de Empleo
I – 3 V
a
lor r
e
al Fijación del punto de referencia con una
herramienta
También si se fijan puntos de referencia rozando con una herramienta
o con un palpador de aristas no eléctrico, se pueden utilizar las
funciones de palpación del POSITIP 880, las cuales se describen en
"Fijación del punto de referencia con el palpador de aristas": ARISTA,
LINEA CENTRAL y CENTRO CIRCULO. Véase Fig. I.27 & Fig. I.28.
Preparación: Introducir el diámetro de la herramienta y
seleccionar el punto de referencia
 Pulsar INFORMACION.
 Pulsar la softkey AJUSTE DE MECANIZADO.
 Seleccionar TABLA DE HERRAMIENTA y confirmar con ENT.
 Seleccionar la herramienta con la que se desea fijar los puntos de
referencia.
 Pulsar primeramente la softkey ACEPTAR y entonces la softkey
ACEPTAR AJUSTES
.
Ejemplo: Palpar el lado de la pieza y fijarlo como línea de
referencia
Eje del punto de referencia: X = 0 mm
Diámetro de la herramienta D = 3 mm
Modo de funcionamiento: VALOR REAL
Pulsar la softkey PALPAR.
Seleccionar el eje para el que se fija la coordenada:
Eje X.
Pulsar la softkey ARISTA.
Rozar el lado de la pieza.
Guardar la posicion del lado de la pieza con la softkey
MARCA
.
Retirar la herramienta del lado de la pieza.

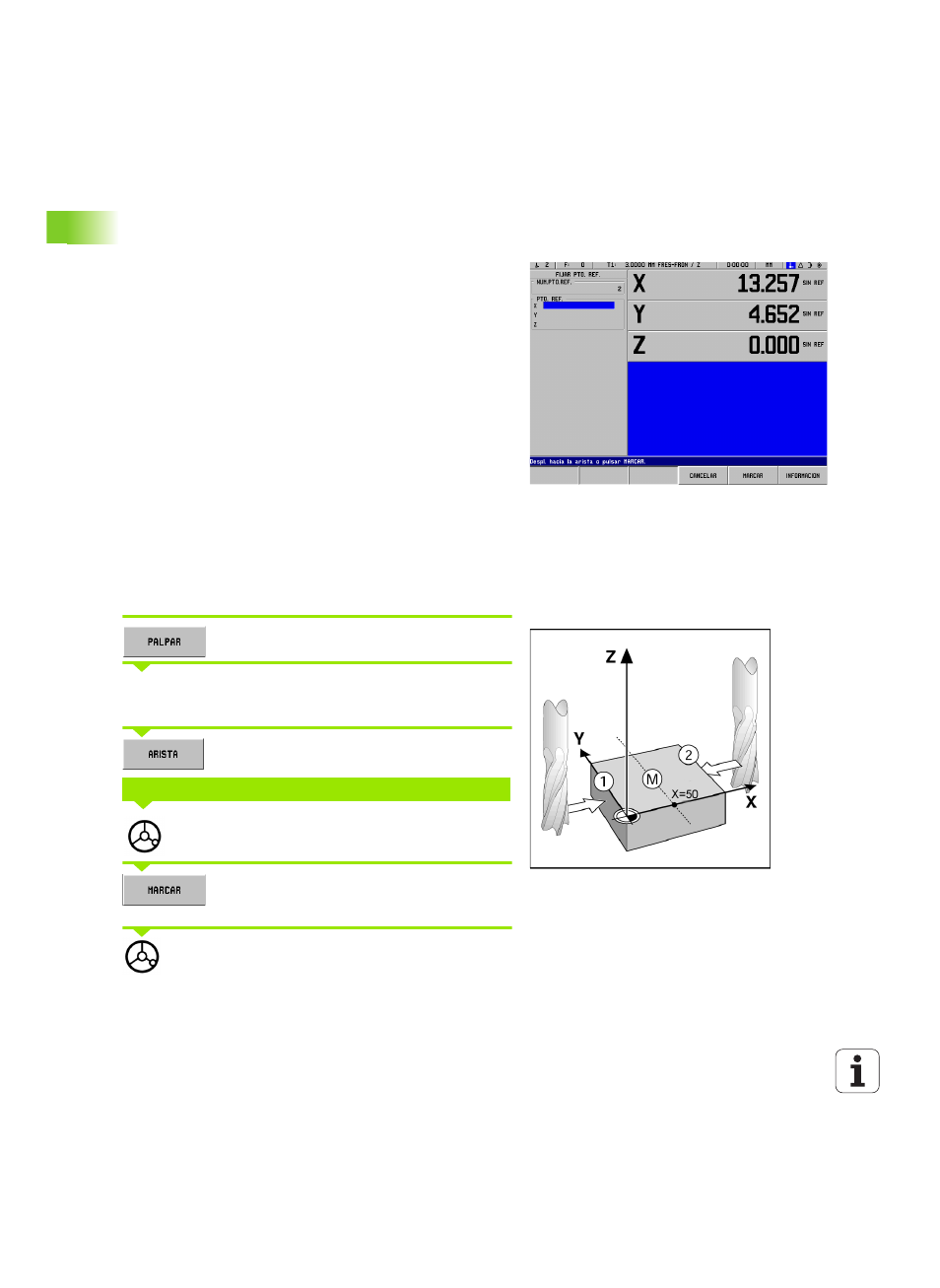

Fig. I.27 Fijar el lado como línea de referencia
Fig. I.28
PALPAR EN X
