70 I Modo de Empleo
I – 6 Pr
ogr
amación del POSITIP 880
Chaflán
Un chaflán es un corte angular que une dos rectas consecutivas en un
programa. El POSITIP 880 calcula la posición del chaflán. Por ello es
necesario que ambas rectas se corten o se toquen. Si se tocan, ambas
longitudes del chaflán se calculan mediante los puntos de corte. Véase
Fig. I.55, en la que se representa de forma gráfica un chaflán.
Un chaflán une normalmente en un programa la frase precedente con
la próxima, de tal forma que se produzca un contorno continuo. Un
chaflán puede ser también utilizado para unir la frase precedente con
la primera frase de un contorno continuo. Por ello se "cierra" el
contorno.
Rectas que se cortan entre sí - Un chaflán se puede añadir entre dos
rectas que se cortan entre sí. Ambas frases con las que están
definidas las rectas son consecutivas en el programa. Véase Fig. I.54.
Se define un chaflán de la siguiente forma:
 Longitud 1 y longitud 2; el ángulo no se expresa.
 Longitud 1 o longitud 2 y ángulo.
Modo de funcionamiento: PROGRAMACION
Pulsar la softkey FUNCIONES DE PROGRAMACION.
Pulsar la softkey OTROS dos veces.
Pulsar la softkey CHAFLAN.
Los campos PUNTO INICIAL y PUNTO FINAL están
protegidos contra escritura. El POSITIP 880
predetermina las entradas en estos campos de la
máscara de datos CHAFLAN.
Si se desea cerrar un contorno con un chaflán,
introducir los datos del chaflán y pulsar entonces la
softkey CERRAR CONTORNO.

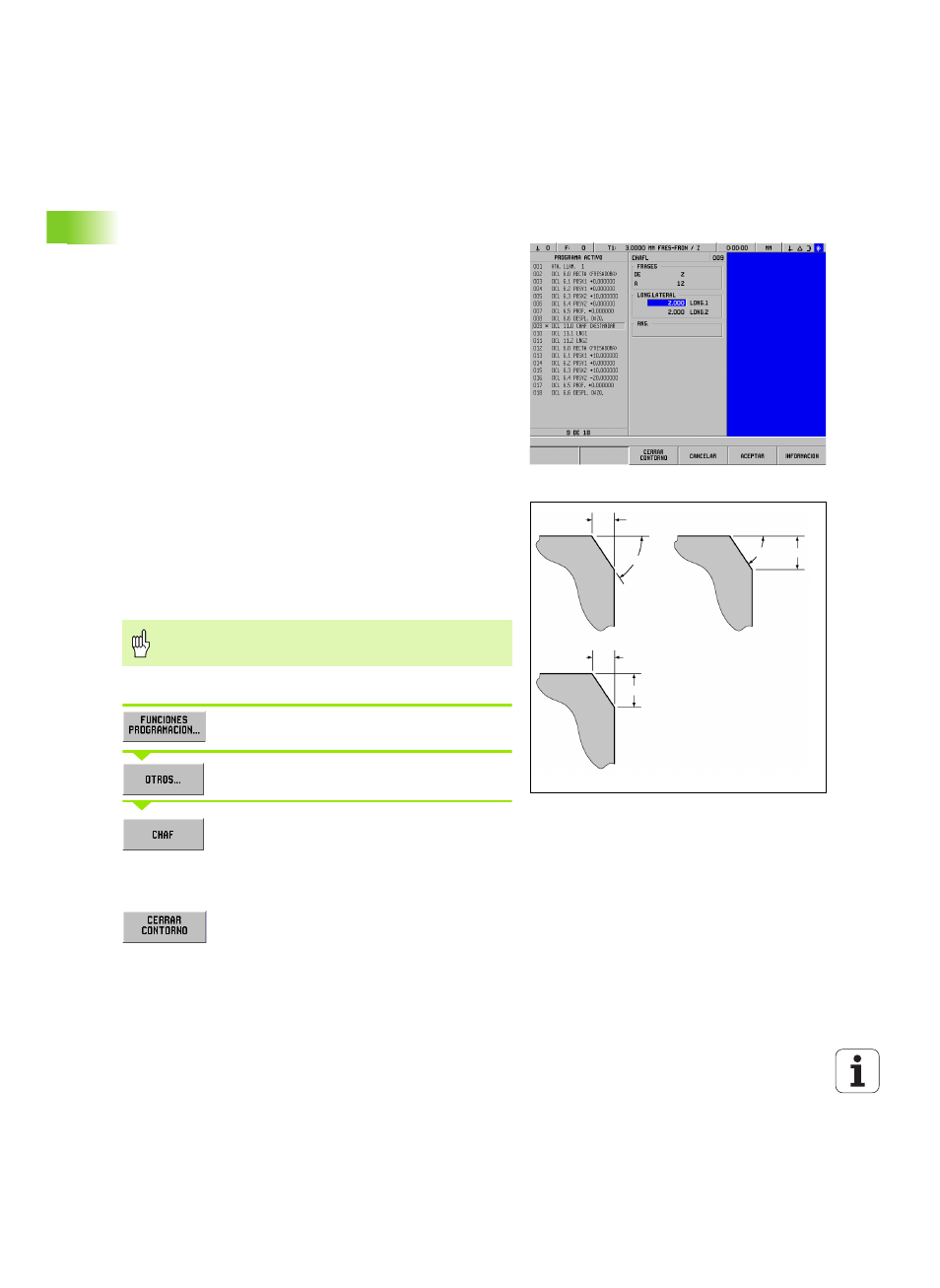

Fig. I.54 Parámetro de introducción para un chaflán
Fig. I.55 Ejemplo Chaflán
longitud 1
longitud 1
Ángulo
Ángulo
recta 1 recta 1
recta 1
longitud 2
re
cta
2
rect
a 2
re
cta
2
longitud
2
Si se desea elaborar un chaflán, las rectas deben cortarse
en un punto o bien se deben cortar en su prolongación.
