Fresado de recta
En el Modo PROGRAMAR se puede utilizar el POSITIP 880 para el fresado
de una recta.
Una recta se define mediante su punto inicial y su punto final.
Para la programación de una recta hay dos posibilidades:
„ Con cuatro coordenadas (X1, Y1) (X2, Y2)
„ Con dos de las coordenadas mencionadas anteriormente (X1, Y1) o
(X2 o Y2) y un ángulo
Comprobar los datos contenidos en su dibujo.
Se selecciona el ciclo RECTA por softkey y se introducen los datos
requeridos. Véase Fig. I.49. Estos datos se pueden coger
normalmente sin problema del dibujo de la pieza.
El POSITIP 880 calcula los recorridos de la herramienta y dispone de
la ayuda gráfica de posicionamiento.
Ejemplo: Introducir y fresar la recta
Punto inicial X1: 4 mm
Punto inicial Y1: 2 mm
Punto final X2: 2 mm
Punto final Y2: 2 mm
Profundidad: Z = 4.00
Corrección de la herramienta: Centro
1. 1er. paso: Introducir recta
Modo de funcionamiento: PROGRAMACION
Pulsar la softkey FUNCIONES DE PROGRAMACION,
entonces pulsar la softkey OTROS.
Pulsar la softkey RECTA.
Introducir datos
Introducir el punto inicial X y confirmar con ENT.
Introducir el punto inicial Y y confirmar con ENT.

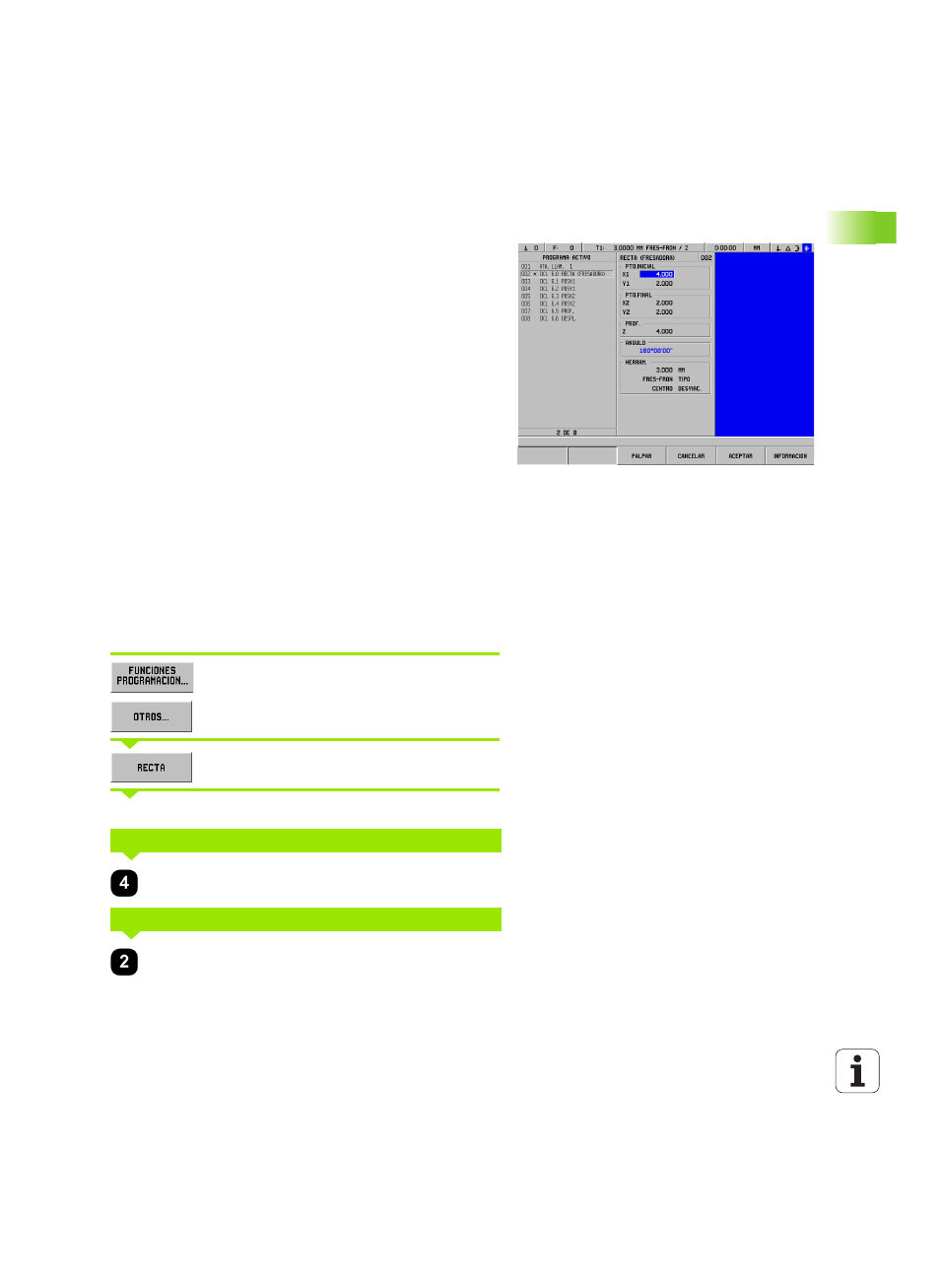

Fig. I.49 Máscara de datos RECTA (FRESADO)
PUNTO INICIAL X1
PUNTO INICIAL Y1
