POSITIP 880
157
II – 9 A
ccesor
ios

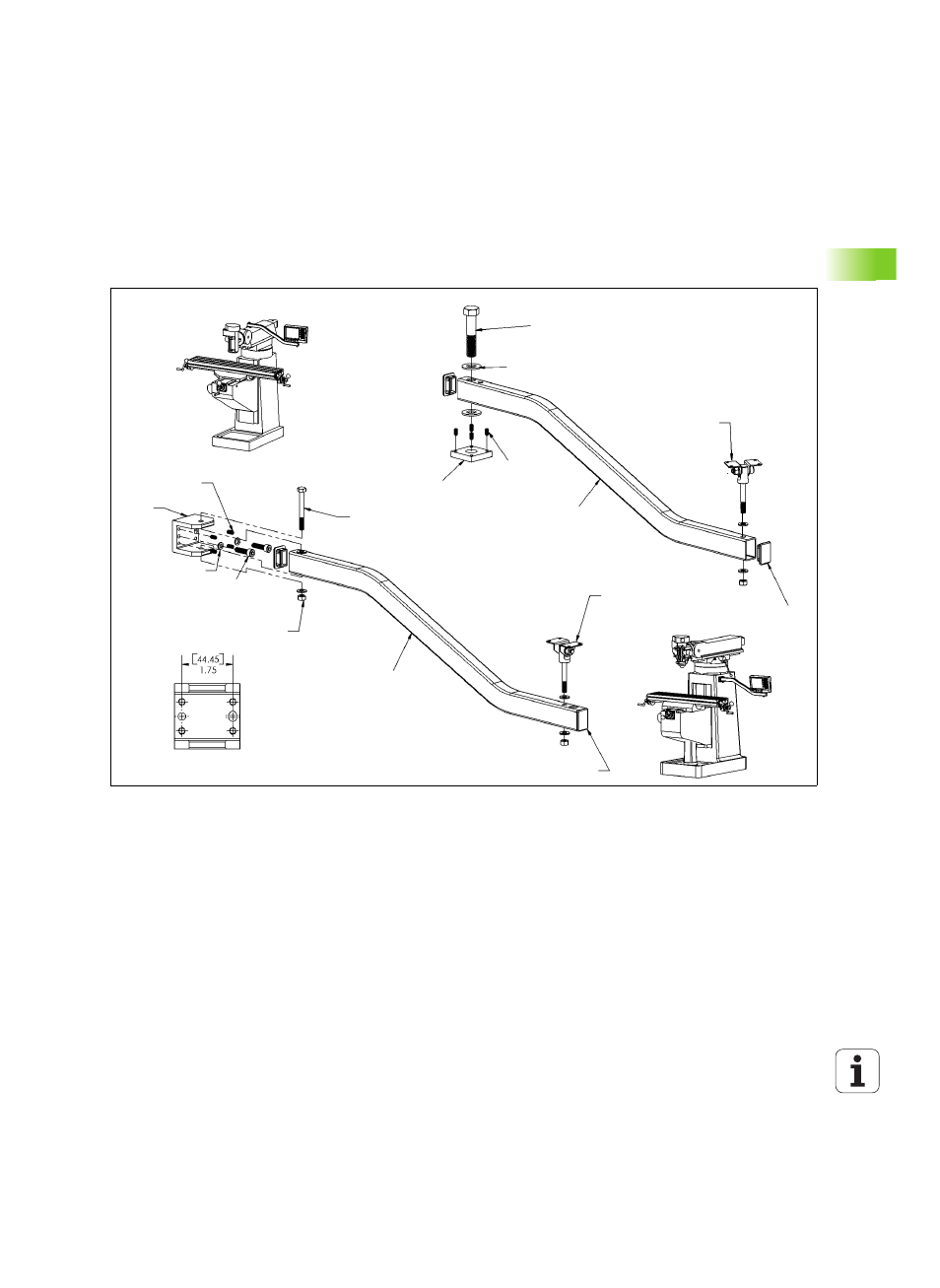

POSITIP 880 Indicaciones para montaje
Brazo de montaje universal
Nº id.: 382 929-01
Soporte giratorio/
Soporte giratorio/
basculante
ld. 382 891-01
Tapa de cierre (2)
Brazo
Ángulo
Arandela
Tuerca de seguridad
(hexagonal) M8
Arandela 0,15 mm (2)
Placa de montaje
Brazo
Tapa de cierre (2)
Tornillo de cabeza hexagonal M16 x 75 mm
Tornillo de cabeza hexagonal M14 x 75 mm
M6 x 12 mm
Tornillo
prisionero con
hexágono
interior (4)
Tornillo con hexágono interior
M6 x 30 mm (2)
Tornillo prisionero con hexágono interior
M6 x 12 mm (4)
Tornillo hexagonal M8
x7 0 mm
Vista frontal del ángulo
