68 I Modo de Empleo
I – 6 Pr
ogr
amación del POSITIP 880
Introducir el radio deseado.
Pulsar la softkey ARCO< 180°. Confirmar con
ENT
.
Introducir dirección del arco. Confirmar con ENT.
Introducir el desplazamiento de la herramienta.
Confirmar con ENT.
Pulsar ACEPTAR.
Radio de transición
Un radio de transición es un redondeamiento en forma de arco, el cual
une dos frases consecutivas en un programa. Estas dos frases pueden
definir dos rectas, dos arcos o una recta y un arco. El POSITIP 880
calcula la posición del radio de tal forma que se proporciona una
transición sin problemas desde la frase precedente a la próxima.
Ambas frases no tienen por qué cortarse o tocarse. Si no se tocan,
entonces el radio de transición debe ser lo suficientemente largo para
unirlas. Un radio de transición puede estar definido como arco
estándar o como arco invertido. Un radio de transición puede ser
ejecutado como ciclo individual. Véase Fig. I.53, en el que diferentes
radios de transición están representados de forma gráfica.
Un radio de transición une normalmente en un programa la frase
precedente con la próxima, de tal forma que se produzca un contorno
continuo. Un radio de transición puede ser también utilizado para unir
la frase precedente con la primera frase de un contorno continuo.
Si se desea cerrar un contorno con un radio de transición, introducir el
radio del arco de transición y pulsar entonces la softkey CERRAR
CONTORNO
. Véase Fig. I.52.
RADIO
DIRECCIÓN
DESPLAZAMIENTO DE LA HERRAMIENTA

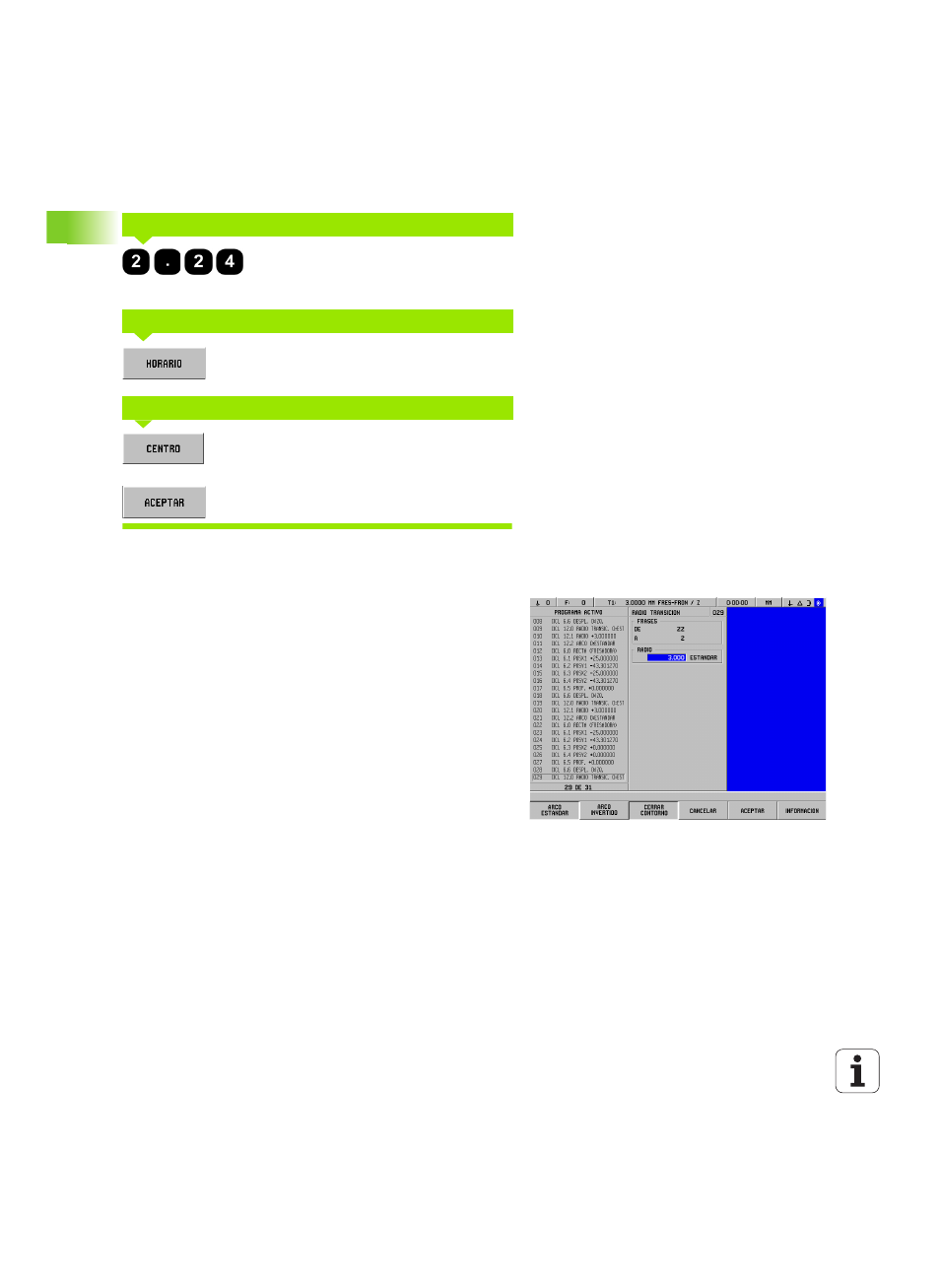

Fig. I.52 Parámetros de introducción para un radio de
transición
