POSITIP 880 69
I – 6 Pr
ogr
amación del POSITIP 880
Modo de funcionamiento: PROGRAMACION
Pulsar la softkey FUNCIONES DE PROGRAMACION.
Pulsar la softkey OTROS dos veces.
Pulsar la softkey RADIO DE TRANSICION.
Los campos PUNTO INICIAL y PUNTO FINAL están
protegidos contra escritura. El POSITIP 880
predetermina las entradas en estos campos de la
máscara de datos RADIO DE TRANSICIÓN.
El campo PUNTO FINAL se modifica dependiendo del
estado de la softkey CERRAR CONTORNO.
Introducir el radio de transición con las teclas
numéricas.
Introducir el tipo de radio (ESTANDAR, INVERSO).
Pulsar la softkey CERRAR CONTORNO, si de desea
elaborar una unión con la primera frase del contorno
siguiente.
Si se pulsa la softkey CERRAR CONTORNO, el
POSITIP 880 bombina en dicho contorno la primera
frase, en vez de la frase siguiente.
Correspondientemente se modifica el número de
frase que se encuentra en el campo PUNTO FINAL.
Tras la introducción de los datos deseados, pulsar la
softkey ACEPTAR.

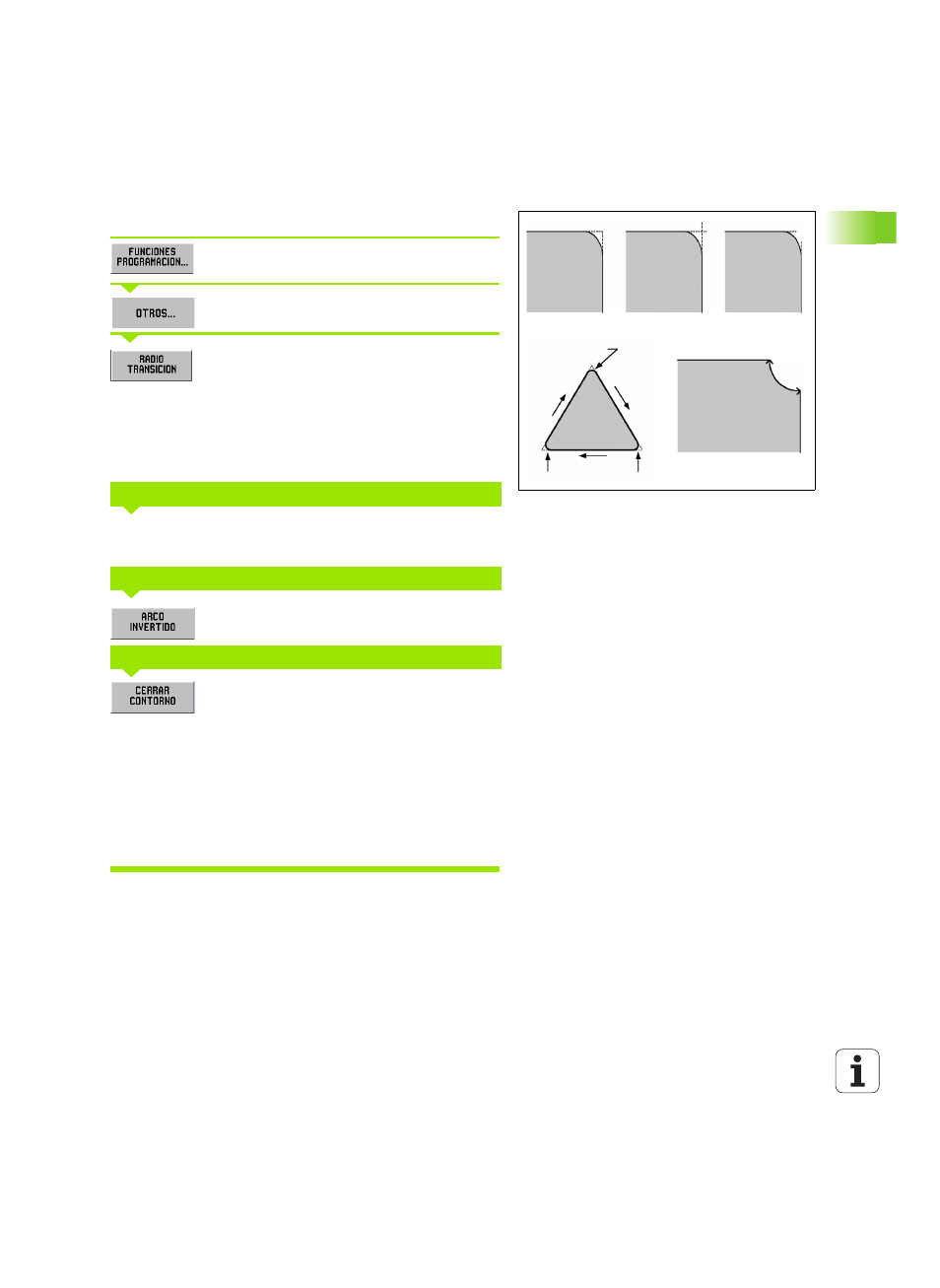

Fig. I.53 Ejemplos para la utilización de un radio de
transición:
recta 1
Radio de
transición
Radio de
transición
Radio de
transición
recta
1 y 3
se tocan
recta
1 y 3
solapar
recta
1 y 3
no se tocan recta
3
recta 1 recta 1
Cerrar contorno
Radio de transición
Ultimo
Rectas
Primero
Rectas
Radio de
transición
Radio de
transición
Segunda
Rectas
Invertido
rect
a 3
recta
3
Radio de transición
RADIO DE TRANSICIÓN
TIPO DE RADIO DE TRANSICIÓN
CERRAR CONTORNO
