Principios básicos para la indicación de
posiciones
Introducción
Para la descripción de la geometría de una pieza es útil un sistema de
coordenadas rectangular o cartesiano (según el matemático y filósofo
francés René Descartes, Renato Cartesius (latín), 1596 a 1650). El
sistema de coordenadas cartesiano se compone de los tres ejes de
coordenadas X, Y y Z, los cuales permanecen perpendiculares y se
cortan en un punto. Este punto se llama punto cero (u origen) del
sistema de coordenadas. Véase Fig. I.73.
Para determinar posiciones sobre la pieza, se utiliza el sistema de
coordenadas adaptado a la pieza. En piezas de torno (piezas simétricas
en rotación) el eje Z coincide con el eje de giro. El eje X se tiene en
dirección del radio o bien del diámetro. Se puede renunciar al dato del
eje Y en piezas torneadas, ya que describiría los mismo valores que el
eje X. Véase Fig. I.74.

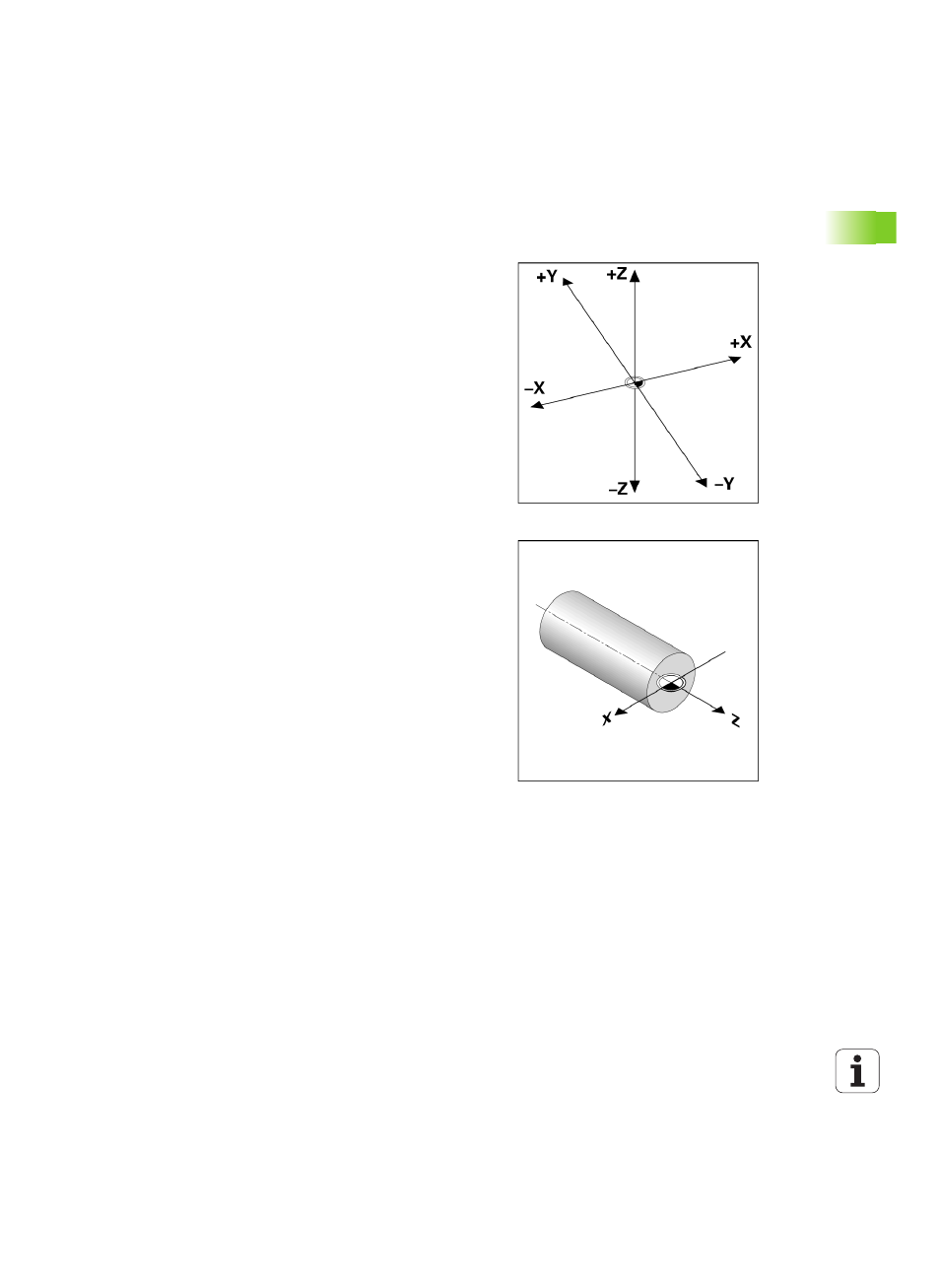

Fig. I.73 Sistema de coordenadas cartesiano
Fig. I.74 Sistema de coordenadas cartesiano en un
torno
