POSITIP 880 37
I – 4 Recor
rido r
estant
e
Determinar el radio de la herramienta
El POSITIP 880 dispone de una corrección del radio de herramienta, la
cual le posibilita introducir directamente las medidas del dibujo. El
POSITIP 880 muestra automáticamente en el mecanizado un
recorrido, el cual está ampliado (R+) o reducido (R-) según el radio de
herramienta. Véase Fig. I.30.
Introducir los datos de la herramienta
Los datos de la herramienta se introducen con la softkey TABLA DE
HERRAMIENTAS
.
 Pulsar la softkey TABLA DE HERRAMIENTAS.
 Seleccionar la herramienta deseada y confirmar su elección con ENT.
La máscara de datos DESCRIPCION HERRAMIENTA se muestra en
pantalla.
 Introducir el diámetro de la herramienta.
 Introducir la longitud de la herramienta.
 Introducir la unidad métrica para la herramienta.
 Introducir el tipo de herramienta y confirmar el dato con ENT.
 Pulsar dos veces la softkey ACEPTAR.
Ejemplo: Fresar un escalón mediante el "Desplazamiento a cero"
Las coordenadas se introducen como medidas absolutas, el punto de
referencia es el punto cero de la pieza. Véase Fig. I.31 & Fig. I.32.
Esquina 1 : X = 0 mm / Y = 20 mm
Esquina 2 : X = 30 mm / Y = 20 mm
Esquina 3 : X = 30 mm / Y = 50 mm
Esquina 4 : X = 60 mm / Y = 50 mm

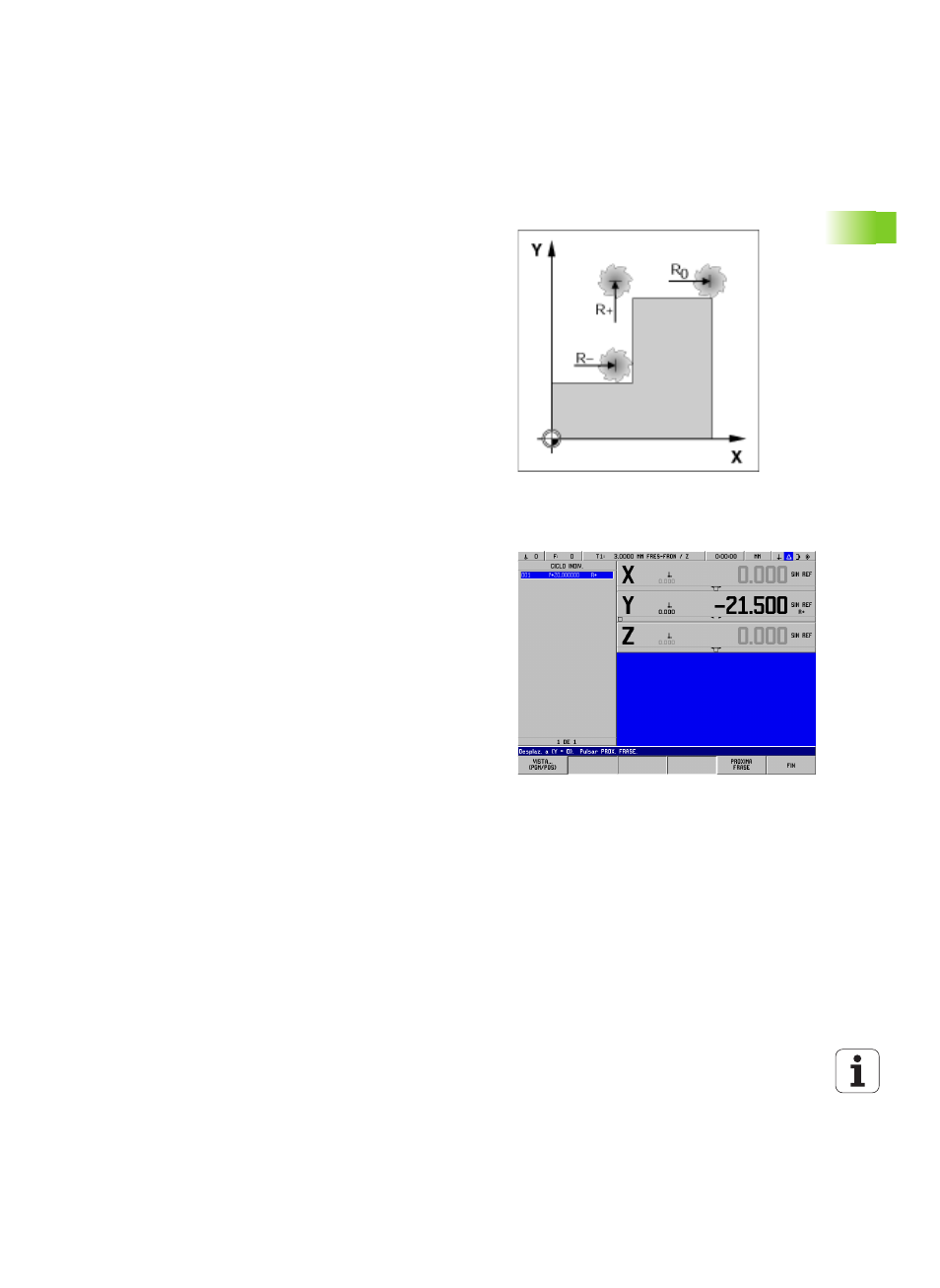

Fig. I.30 Corrección del radio de la hta.
Fig. I.31 Ciclo individual
