ArcGlide THC

Manual de instrucciones

2-55

INSTALACIÓN

E/S de la consola

del operador

Descripción

Interruptor de

inhabilitación manual

Cuanto este interruptor está activo, la señal de entrada de contacto indica que se inhabilita

la estación de corte conectada a este THC y que la misma no funcionará cuando el CNC

envíe una orden activa de control de corte. Si el sistema de plasma tiene capacidad de

apagado remoto, entonces el mismo se apagará siempre que el interruptor de inhabilitación

esté activo. Si ninguna de las entradas de inhabilitación o selección manual está activa,

el CNC puede seleccionar cada estación en el control del programa.

Interruptor de selección

manual

Esta señal de entrada de contacto del interruptor indica que se forzará manualmente

a la estación conectada a cambiar al estado activo y que funcionará cuando el CNC

envíe una orden activa de control de corte. Si ninguna de las entradas de inhabilitación

o selección manual está activa, el CNC puede seleccionar cada estación en el control

del programa.

Interruptor SUBIR

antorcha

Esta es una señal de entrada de contacto al interruptor que eleva la antorcha. Esta

entrada eleva manualmente la antorcha si ésta no está cortando. El movimiento manual

comienza como un ajuste por avance de 0,25 mm (0.01 pulg.); después de 1/2 segundo,

el movimiento se mantiene a velocidad lenta. Pasado otro segundo, el movimiento se

acelera a la velocidad media programada. Si la antorcha está en proceso de corte, esta

entrada aumenta el punto de ajuste de voltaje a una razón de 0,2 voltios cada 1/4 de

segundo.

Interruptor BAJAR

antorcha

Esta es una señal de entrada de contacto al interruptor que puede usarse para bajar la

antorcha conectada. Esta entrada hará que la antorcha baje manualmente. El movimiento

manual comienza como un ajuste por avance de 0,25 mm); después de 1/2 segundo,

el movimiento se mantiene a velocidad lenta IHS. Pasado otro segundo, el movimiento

se acelera a la velocidad media programada. Si la antorcha está en proceso de corte,

esta entrada aumenta el punto de ajuste de voltaje a una razón de 0,2 voltios cada

1/4 de segundo.

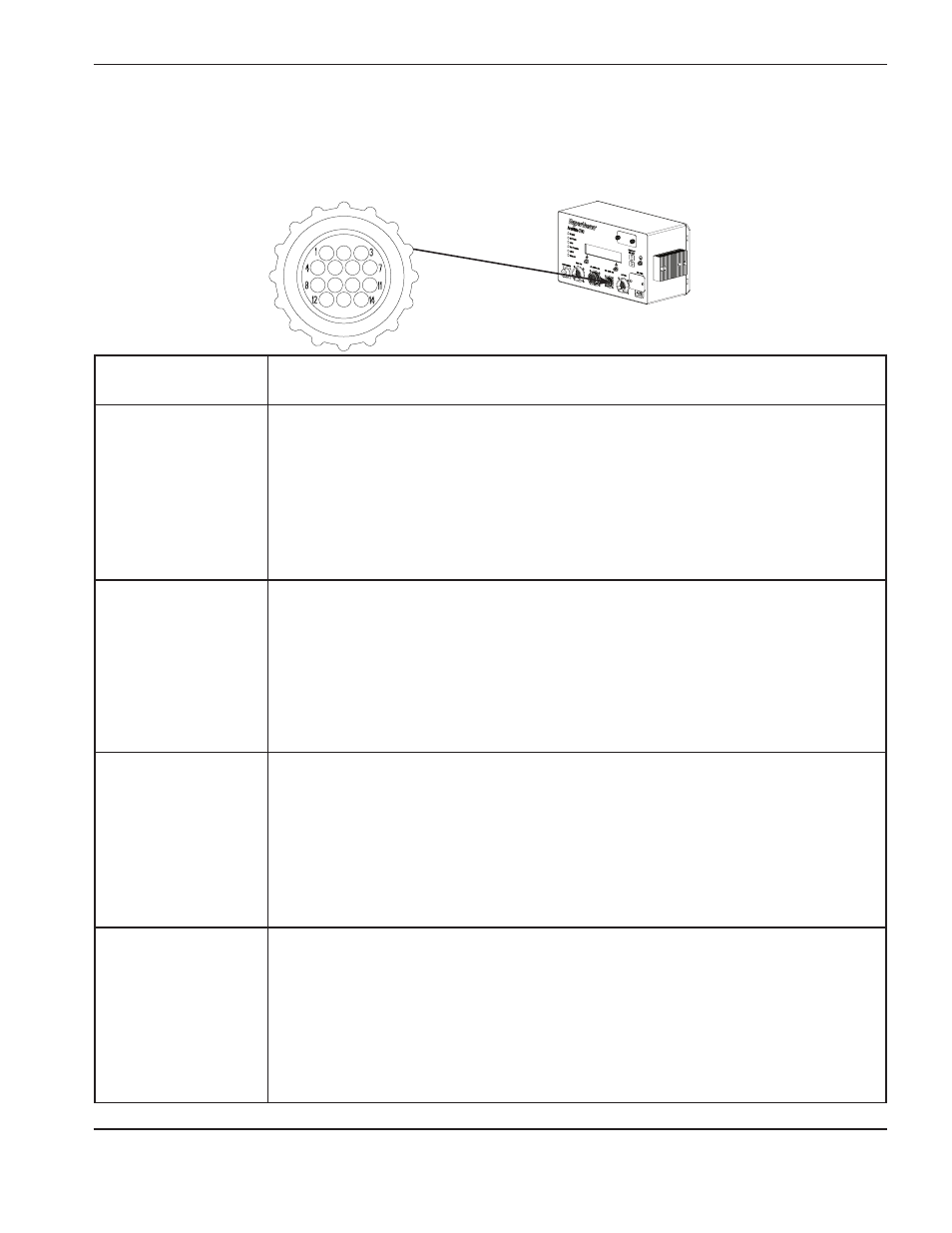

E/S discreta de la consola opcional del operador

Las siguientes señales discretas se usan entre el módulo de control y la consola del operador opcional y personalizada.

Este conector tiene

un anillo verde.
