2-50 ArcGlide THC Manual de instrucciones
INSTALACIÓN
Salidas
La mayoría de las salidas del THC ArcGlide son contactos de relevador y pueden utilizarse para cargas CA y CC.
Todas las salidas del relevador están protegidas con fusibles térmicos de restablecimiento automático que protegen
contra corrientes por encima de 100 mA. La alimentación de 24 V está limitada a un total de 2 A en todas las salidas.

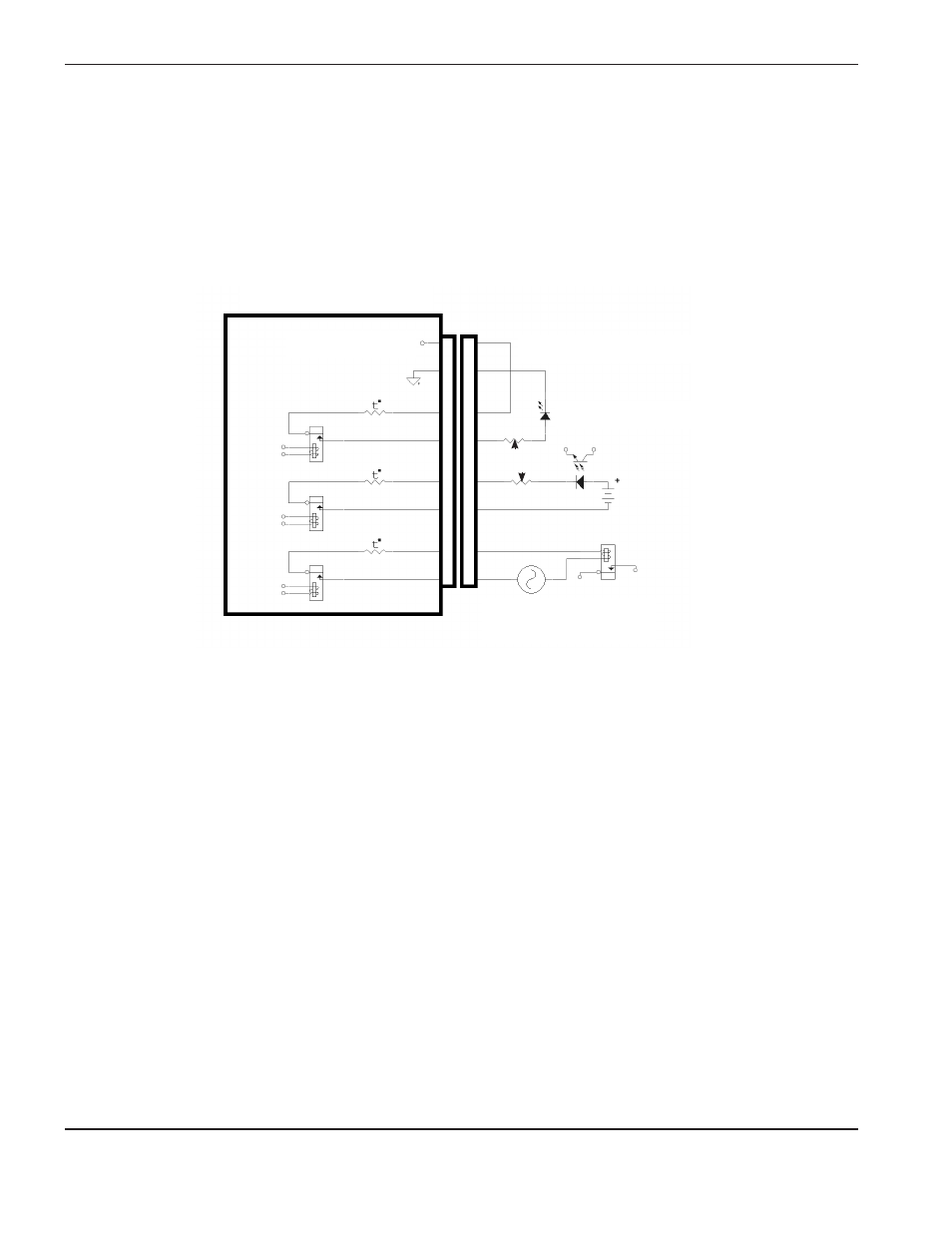

La figura de abajo muestra los diagramas eléctricos simplificados de las salidas del THC ArcGlide.
Salidas de relevador
Relevador
Relevador
Relevador
PTC* 100 mA
PTC* 100 mA
PTC* 100 mA
Campo de +24 V
Usar campo interno de +24 VCD
Indicador luminoso
Optoacoplador
+12 VCD a 24 VCD
(alimentación externa)
Relevador
Voltaje 12 V
a 24 VCA o VCD
Resistencias
Circuitos internos ArcGlide
*Coeficiente de temperatura positivo
A
B
A
B
A
B
