2-34

ArcGlide THC

Manual de instrucciones

INSTALACIÓN

2

Es posible también tener una configuración mixta Hypernet y discreta, en la que el THC ArcGlide se comunica con

el CNC o el sistema de plasma solamente por Hypernet y usa la comunicación discreta para el enlace alterno. Usar

la parte de las instrucciones siguientes que se correspondan con su configuración.

1. Usar un cable Hypernet para conectar el módulo

de control al conmutador Ethernet:

a. Insertar uno de los extremos del cable Hypernet en

el conector Hypernet que está al frente del módulo

de control.

b. Insertar el otro extremo del cable en uno de los

puertos del conmutador Ethernet.

Conectar cables Hypernet

Una configuración de sistema en la que haya más de un recorrido de Hypernet requiere un conmutador Ethernet grado

industrial. Para más información sobre los requisitos de este conmutador, ver Especificaciones.
En este tipo de configuración, los enlaces Hypernet van directamente del ArcGlide al conmutador Ethernet y, desde

allí, al CNC o al sistema de plasma. Ver Descripción del sistema para una configuración Hypernet más arriba, en esta

sección.

Notas: Cada unidad asignada a la estación debe tener la misma dirección que la unidad Hypernet.

Esta dirección común de unidad permite al conmutador Ethernet dirigir las comunicaciones

a las unidades de la estación apropiada. Ver la sección Mantenimiento para la ubicación de

los conmutadores de dirección de unidades en las tarjetas de circuitos impresos.

Las conexiones de Hypernet y la conexión Ethernet a LAN no pueden hacerse a través del

mismo conmutador. Si su sistema de corte está conectado a una LAN por Ethernet, deberá

usar un conmutador Ethernet por separado para las conexiones Hypernet.

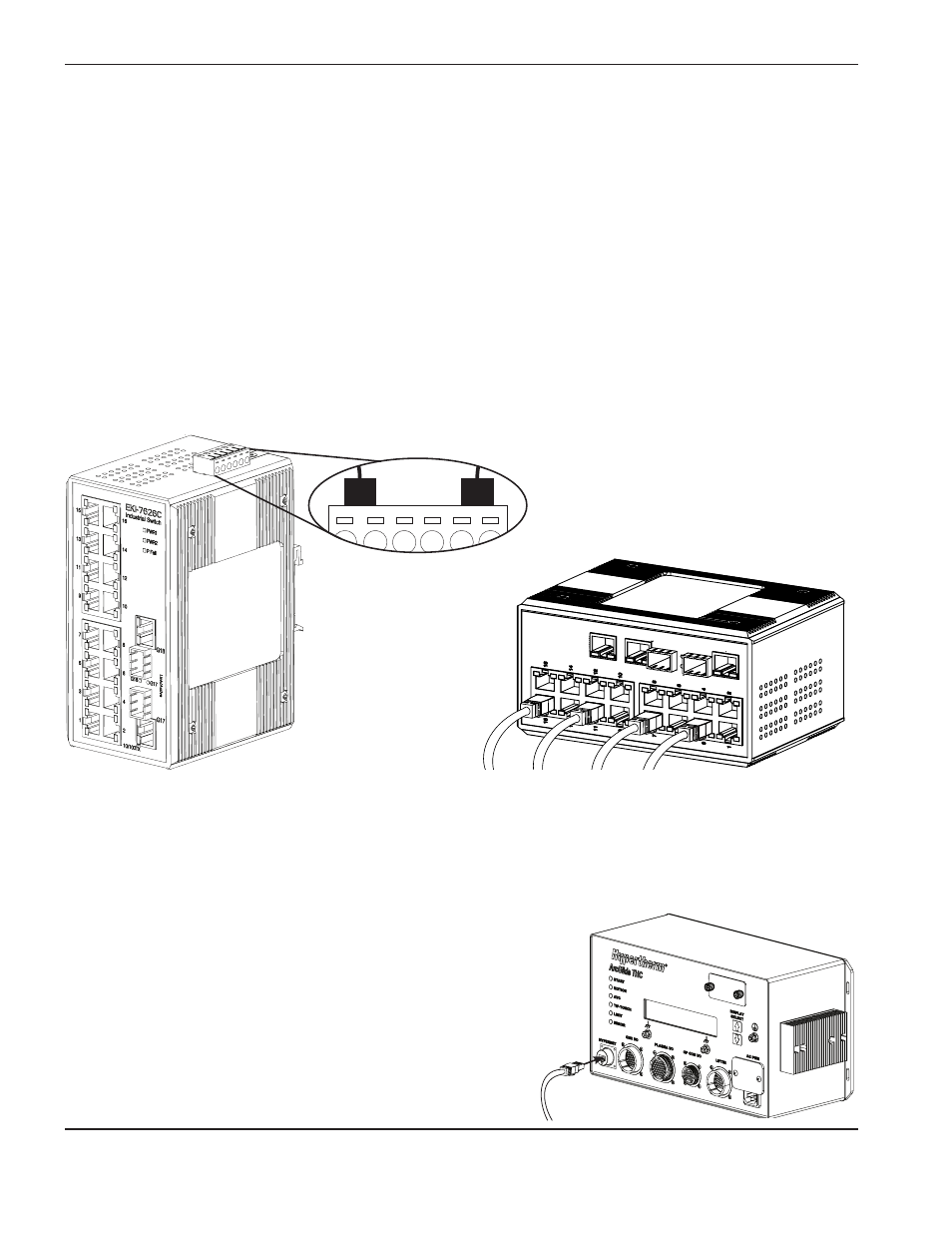

Conexiones Hypernet al conmutador Ethernet

Al conmutador Ethernet

Conexiones de energía al conmutador Ethernet

PWR2

PWR1

1A @24V

1

2

3

4

5

6

A la fuente de energía 2

A la fuente de energía 1

+

-

-

+
