ArcGlide THC

Manual de instrucciones

INSTALACIÓN

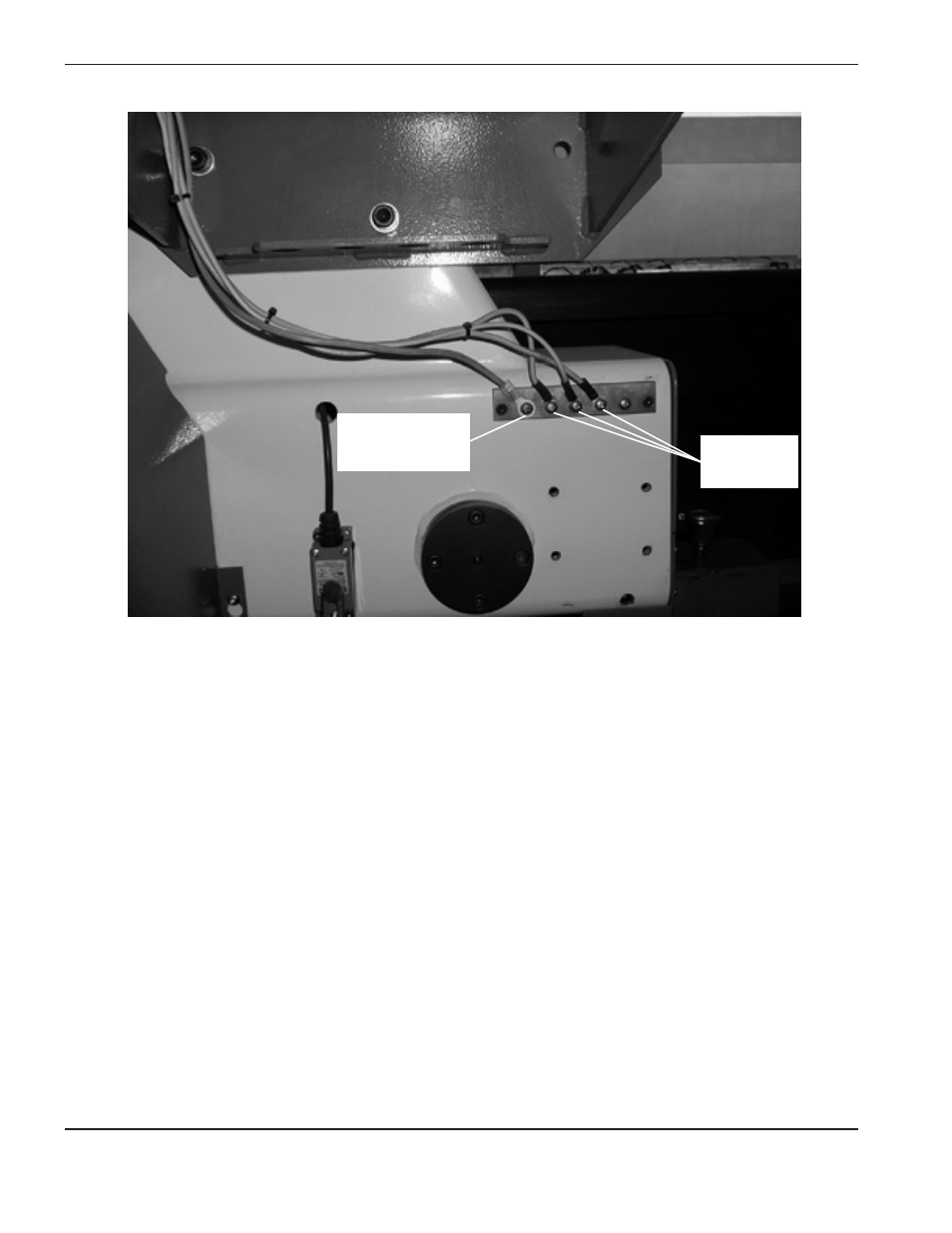

Ejemplo de bus de tierra de pórtico bien conectado.

Está atornillado al pórtico, cerca del motor. Todos los cables a tierra individuales de los componentes

montados al pórtico van al bus, excepto los de la consola RHF* y los del soporte de antorcha. Un solo

cable de alta durabilidad va del bus de tierra del pórtico al bus de tierra atornillado a la mesa.
* Se aplica a los sistemas que usan una consola de alta frecuencia remota (RHF)

Cables a tierra de

los componentes

Cable al bus de tierra

de la mesa de corte
