2-30

ArcGlide THC

Manual de instrucciones

INSTALACIÓN

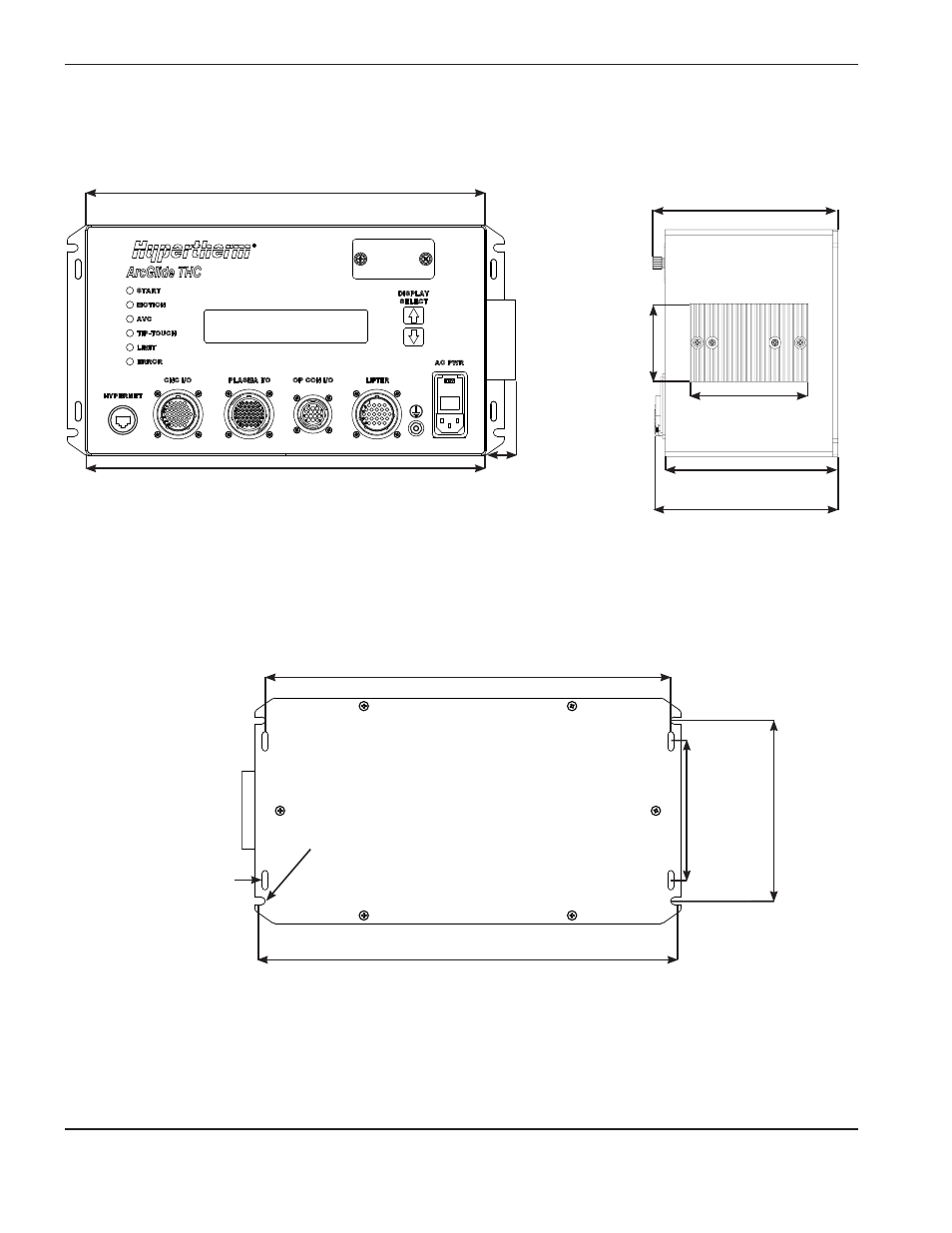

Instalar el módulo de control

166,62 mm

157,23 mm

168,91 mm

358,65 mm

381 mm

71,63 mm

107,95 mm

25,40 mm

Frente del módulo de control

Lado derecho del módulo de control

127 mm

371,35 mm

Dimensiones de montaje del módulo de control

5 mm de ancho

165,00 mm

377,70 mm

Perno de 6 mm
