ArcGlide THC

Manual de instrucciones

3-9

Operación

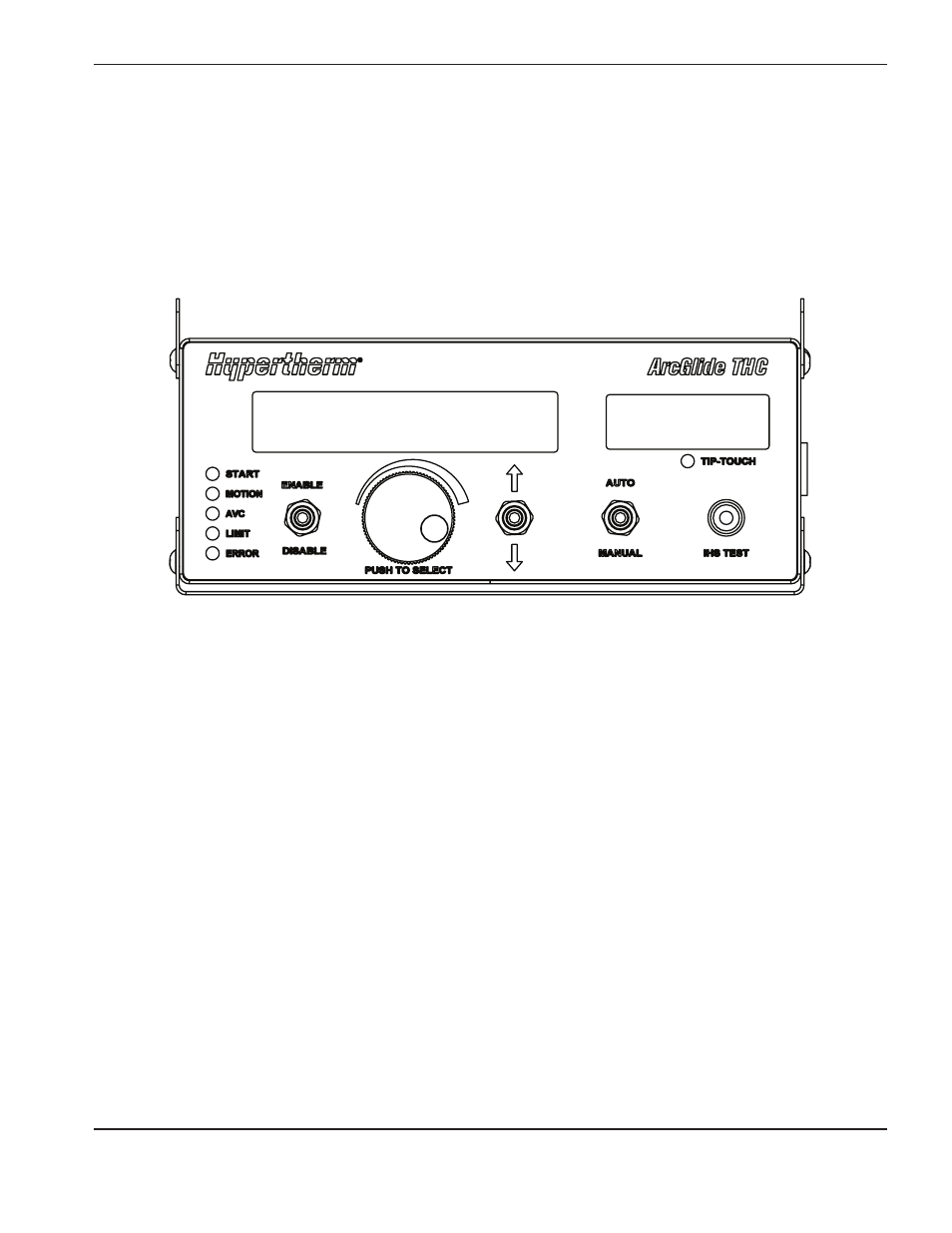

Operación de la interfaz hombre máquina (HMi)

Si su sistema de corte por plasma no incluye un CNC conectado con Hypernet, la interfaz hombre máquina (HMI) se

necesita para que el operador pueda controlar el THC ArcGlide. En la HMI, el operador puede establecer parámetros,

leer los mensajes de error y diagnóstico y controlar manualmente la posición de la antorcha.

Si su sistema incluye un CNC conectado a Hypernet, la mayoría de las tareas de control y diagnóstico tendrán lugar

en el CNC. En este caso, la HMI es opcional y puede usarse para mostrar mensajes y estados.

AUTO (automático) IDLE PARK (estacionado en reposo)

ERROR (error)

SET VOLTS (voltios fijados)

133,5 v

CUT HEIGHT (altura de corte) 3,3 mm

Hay cuatro conjuntos de información que se muestran en la ventana de parámetros HMI:
• La pantalla principal ofrece información real sobre ArcGlide.

• La pantalla de ajuste de parámetros ofrece información sobre la configuración del proceso ArcGlide.

• La pantalla de diagnóstico muestra el último mensaje de error y el estado de control del sistema.

• La pantalla de instalación da acceso a las especificaciones de hardware del elevador y a los valores de parámetros

que utiliza el módulo de control.

En la pantalla aparecen cuatro líneas a la vez. La perilla grande debajo de la ventana de parámetros le permite

desplazarse arriba y abajo en cada pantalla.

Para cambiar el valor de un parámetro:
1. Use la perilla de selección para desplazarse hasta el parámetro y resaltarlo.

2. Oprima la perilla para seleccionar el parámetro.

3. Gire la perilla para desplazarse por las opciones de valores.

4. Oprima la perilla después de seleccionar la opción apropiada.

Nota: Si no selecciona un nuevo valor en 5 segundos, el valor vuelve a la entrada original.

Toda la información que aparece en las pantallas se describe en las secciones siguientes.

Para más información sobre los indicadores luminosos, los interruptores y demás controles, vea la sección

Especificaciones.
