4-46 ArcGlide THC Manual de instrucciones
ManteniMiento
interfaz del controlador tHC (228577)
1 2
52
51
49 50
100
99

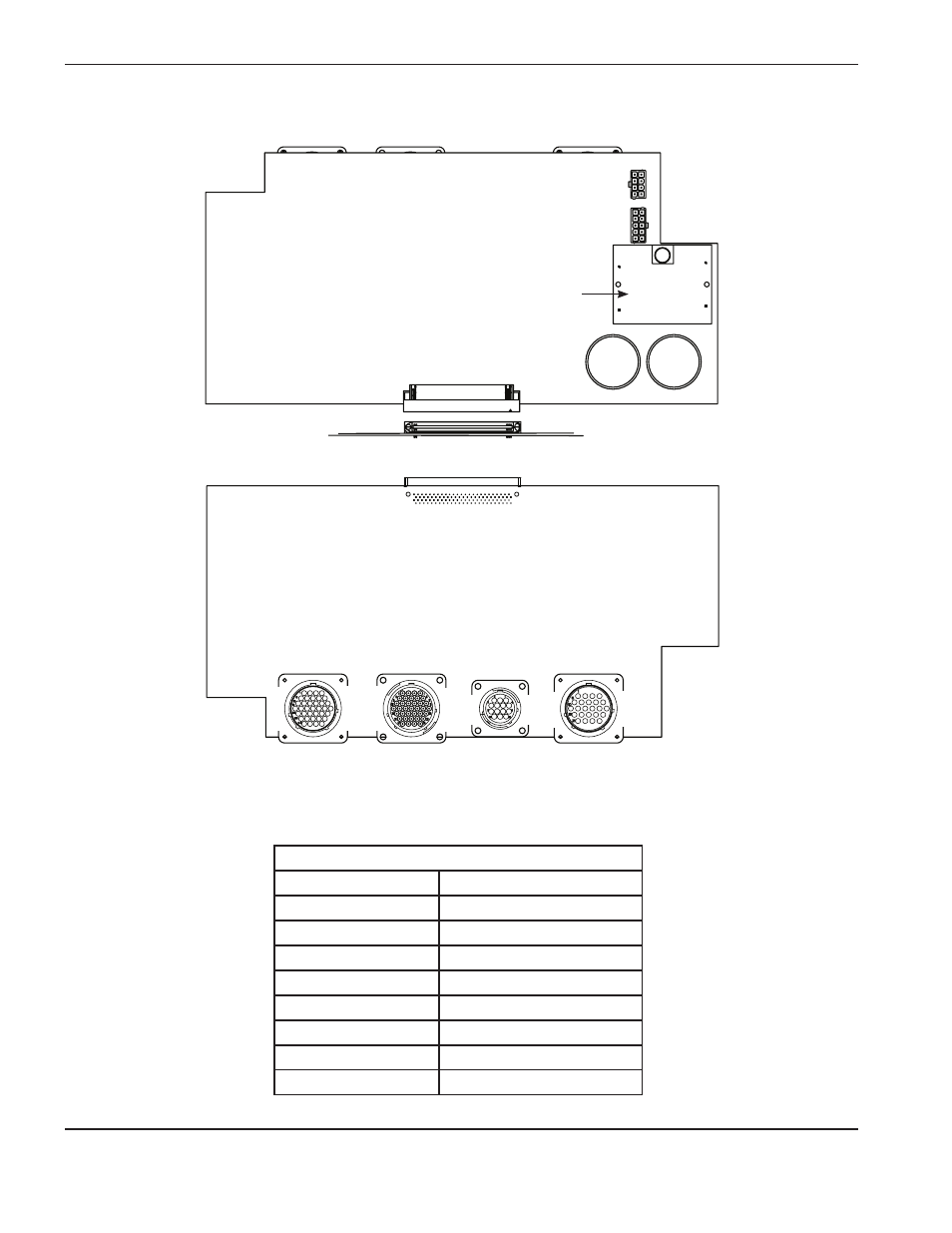

tarjeta de circuito impreso de interfaz del controlador tHC
J1 interconexiones de tarjeta
J3 al transformador
J6
e/S CnC
(macho)
J4
e/S del
elevador
(macho)
J7
e/S de la
consola del
operador
(hembra)
J5
e/S del plasma
(hembra)
4
37
1
34
4
24
1
34
4
37
1
21
1
12
3
14
Mando motor
J3 al transformador
número de patilla Señal
1 Entrada 1 115 V
2 Entrada 2 115 V
3 Entrada 3 115 V
4 Entrada 4 115 V
5 Línea de salida 1 45 V
6 Línea de salida 2 45 V
7 Línea de salida 1 22 V
8 Línea de salida 2 22 V
Vista frontal de la tarjeta de circuito impreso
Vista posterior de la tarjeta de circuito impreso
