2-32

ArcGlide THC

Manual de instrucciones

INSTALACIÓN

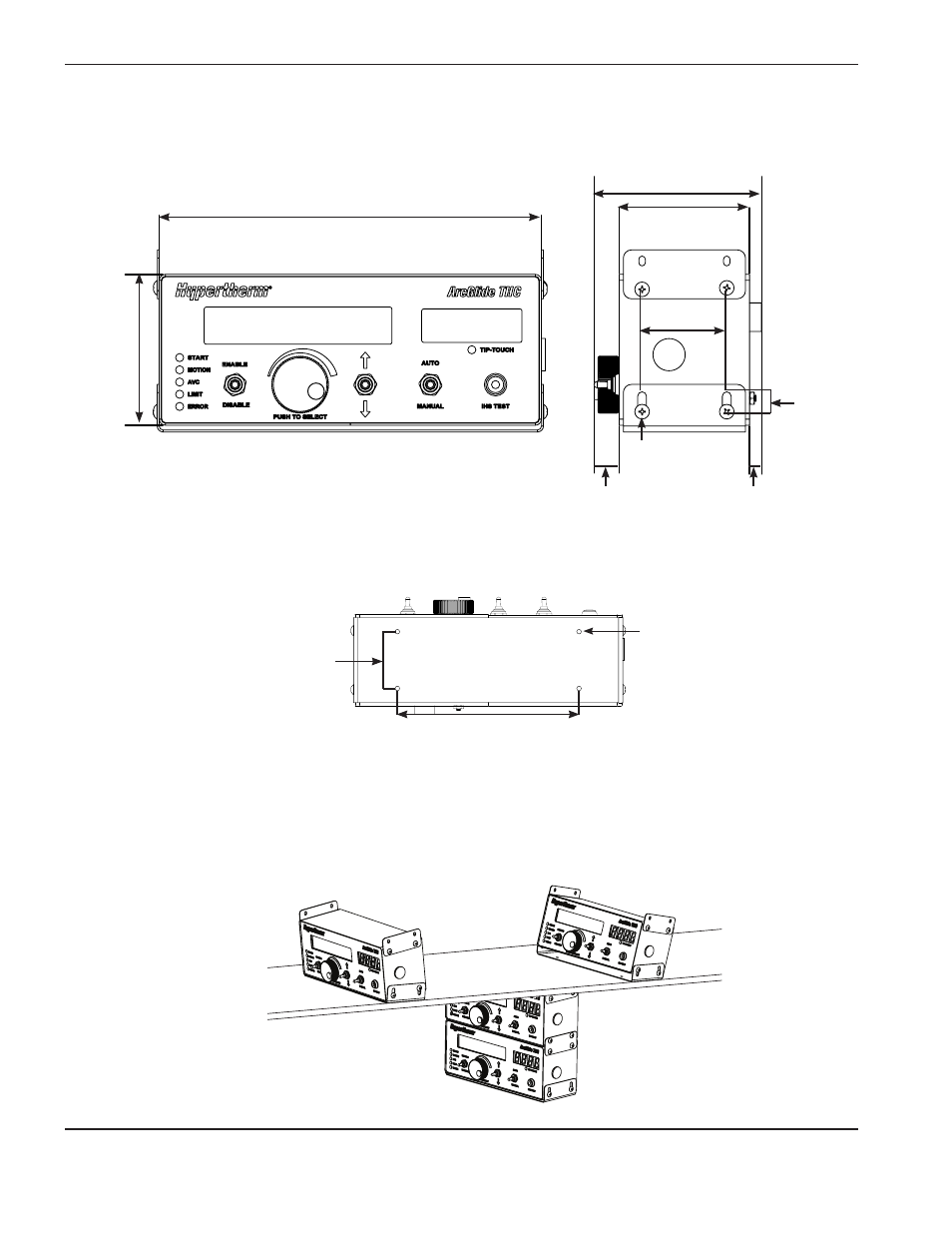

Instalar la interfaz HMI opcional

Los soportes de montaje de arriba y abajo de la HMI le permiten instalarla individualmente o agrupada, encima o debajo

de otro equipo, así como a nivel o inclinada.

101,60 mm

130,58 mm

19,43 mm

9,55 mm

20 mm

298 mm

117,60 mm

65,00 mm

Tornillos Phillips

10-32 x 9,52 mm

63,50 mm

203,20 mm

HMI montada sobre una superficie

e inclinada hacia abajo.

Dos HMI agrupadas y montadas

a nivel, bajo una superficie.

HMI montada sobre una superficie

e inclinada hacia arriba.

Dimensiones de montaje de la HMI

Frente del módulo HMI

Lado derecho de la HMI

5 mm de diámetro
