2-20
ArcGlide THC
Manual de instrucciones

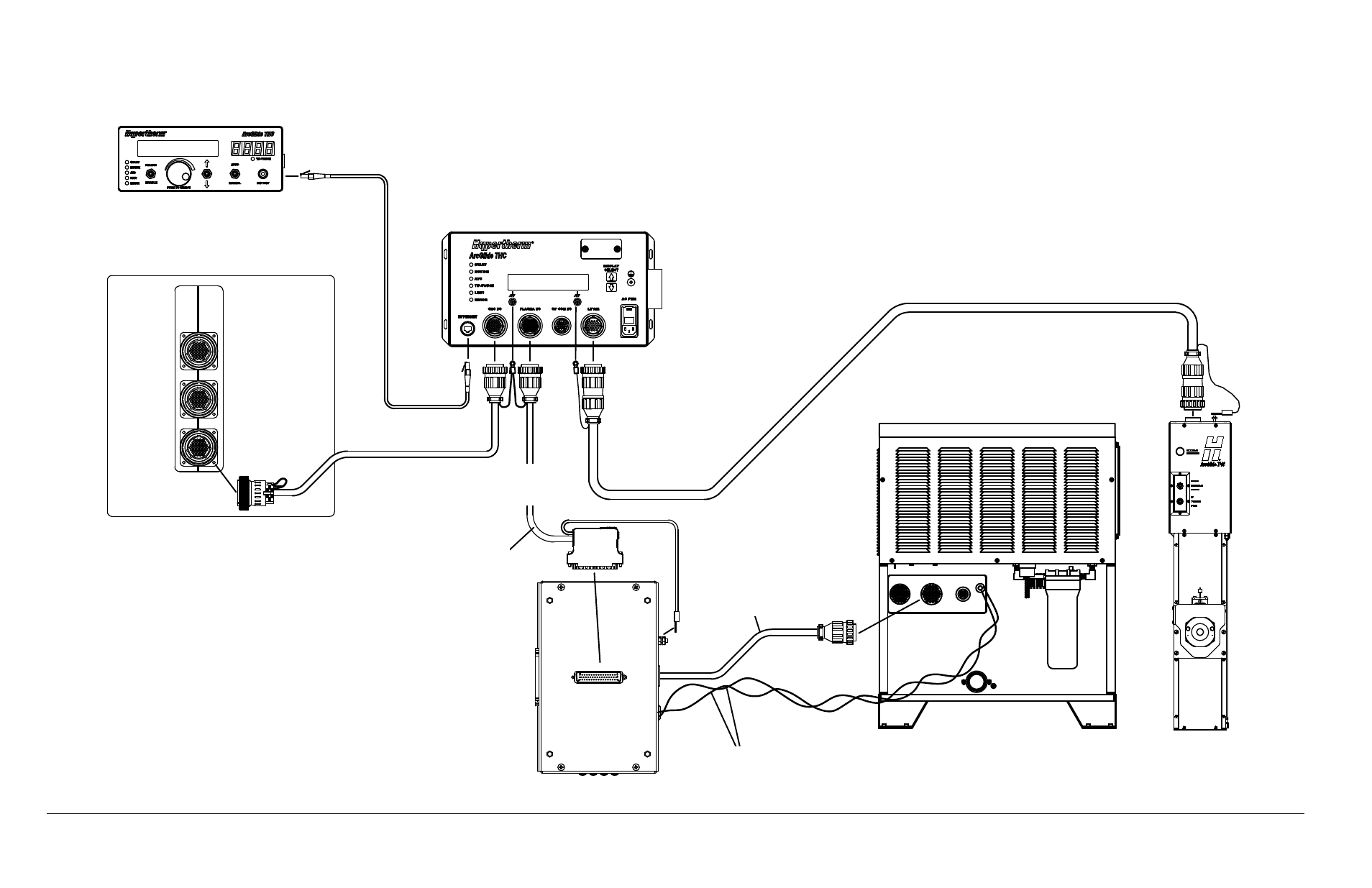

THC ArcGlide con conexiones discretas al CNC Picopath y al sistema de plasma MAX200, HT2000 o HT2000 LHF
MACHINE
1X6
Cable de interfaz del elevador
Módulo de control ArcGlide
dirección en 1
HMI ArcGlide
dirección en 1
CNC con interfaz Picopath
Cable E/S de interfaz del plasma
Cable E/S del
CNC
Cable
Ethernet apantallado
Elevador
ArcGlide
Al sistema de plasma
Use un cable de par trenzado de ~0,9 mm
2
,
con valor nominal de 600 V o más
Interfaz del plasma (090052)
Cable de interfaz de máquina 1x6
Ejes 3, 4
Ejes 1, 2
E/S
MAX200
2
